550型

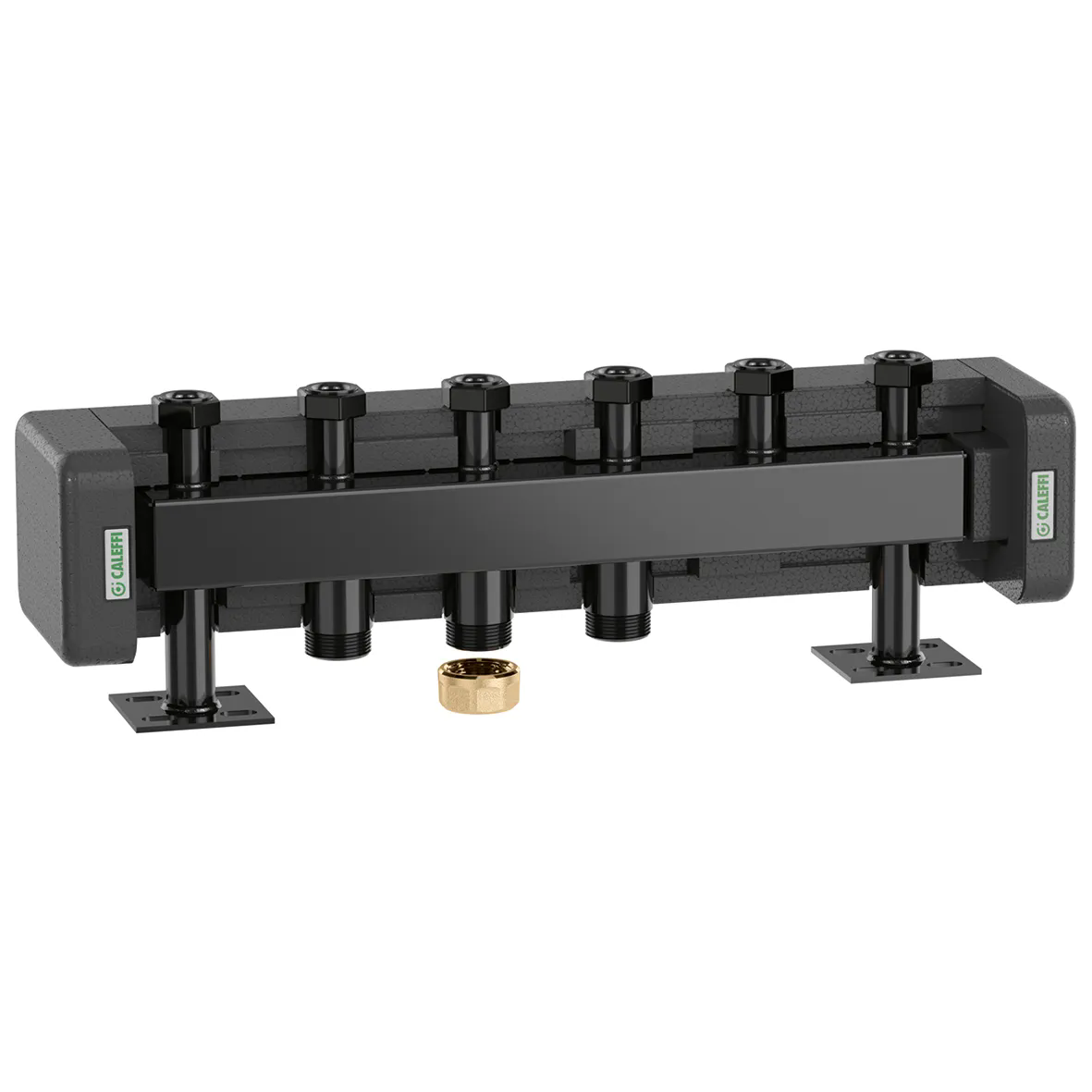

供暖和制冷暖系统集分水缸。3个支路。

Go to

下载图片

产品描述

供暖集分水缸。
3 支路。
带钢支架。
带保温壳。

技术数据

耐压: 6 bar

耐温: 5–110 °C

主管间距: 125 mm

建议最大流量: 9 m³/h

材质：不锈钢

下载

图纸和规范

编号	主管接口	支路接口
550330	G 2" A (ISO 228-1) M	G 1 1/2" (ISO 228-1) F 3 支路, 套筒

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250811/550330(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250811/550330(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250811/550330(igs)(1).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250811/550330(stp).stp bim 产品概述卡莱菲，550330。供暖集分水缸。3 支路。带钢支架。带保温壳。主管接口: G 2" A (ISO 228-1) M。支路接口: G 1 1/2" (ISO 228-1) F，3 支路，套筒。耐压: 6 bar。耐温: 5–110 °C。主管间距: 125 mm。建议最大流量: 9 m³/h。材质：不锈钢。
