638型

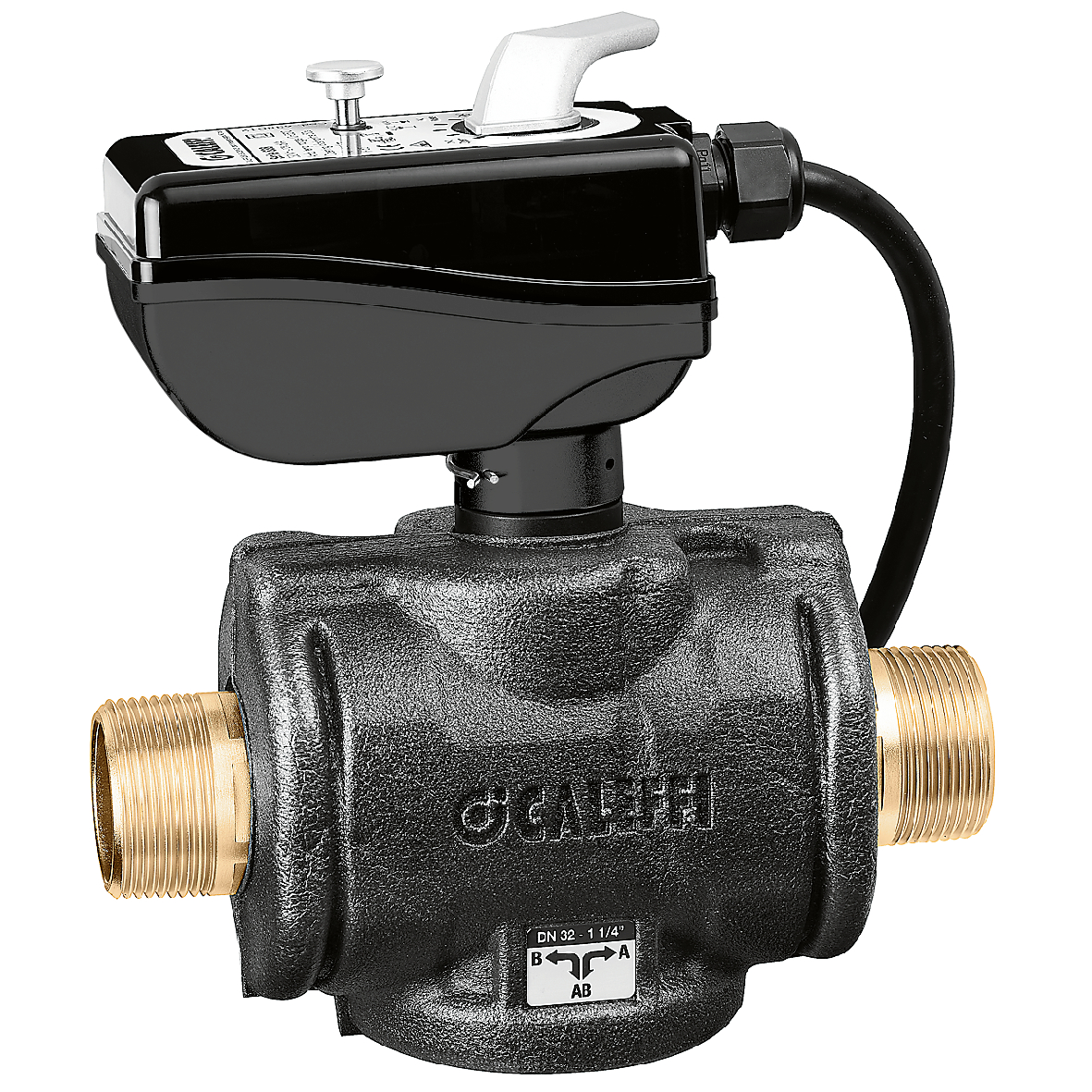

电动三通分流球阀，用于供暖和制冷系统

Go to

下载图片

产品描述

电动三通球阀，用于供暖和制冷系统。
配有三点控制执行器。

带保温壳。
带辅助控制开关。

技术数据

耐压：16 bar

循环介质温度：-10–110 °C

工作环境温度：-10–55 °C

保护级别：IP 65

辅控接触电流（230 V）: 6(2) A

最大压差：10 bar

认证

下载

图纸和规范

编号	口径	电源	Kv
638383	R 1 1/2" (EN 10226-1) M	230 V AC	47 m³/h
开关时间 50 s (90° 转动)
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/638383 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/638383 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/638383 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/638383 (stp).stp bim 产品概述卡莱菲，638373。电动三通球阀，用于供暖和制冷系统。带保温壳。带辅助控制开关。配有三点控制执行器。口径: R 1 1/4" (EN 10226-1) M。耐压：16 bar。循环介质温度：-10–110 °C。工作环境温度：-10–55 °C。保护级别：IP 65。辅控接触电流（230 V）: 6(2) A。Kv: 24.7 m³/h。开关时间: 50 s (90° 转动)。
638373	R 1 1/4" (EN 10226-1) M	230 V AC	24.7 m³/h
开关时间 50 s (90° 转动)
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/638373 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/638373 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/638373 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/638373 (stp).stp bim 产品概述卡莱菲， 638383。电动三通球阀，用于供暖和制冷系统。带保温壳。带辅助控制开关。配有三点控制执行器。口径: R 1 1/2" (EN 10226-1) M。耐压：16 bar。循环介质温度：-10–110 °C。工作环境温度：-10–55 °C。保护级别：IP 65。辅控接触电流（230 V）: 6(2) A。Kv: 47 m³/h。开关时间: 50 s (90° 转动)。
