108型

iStop®, 防冻阀。

Go to

下载图片

产品描述

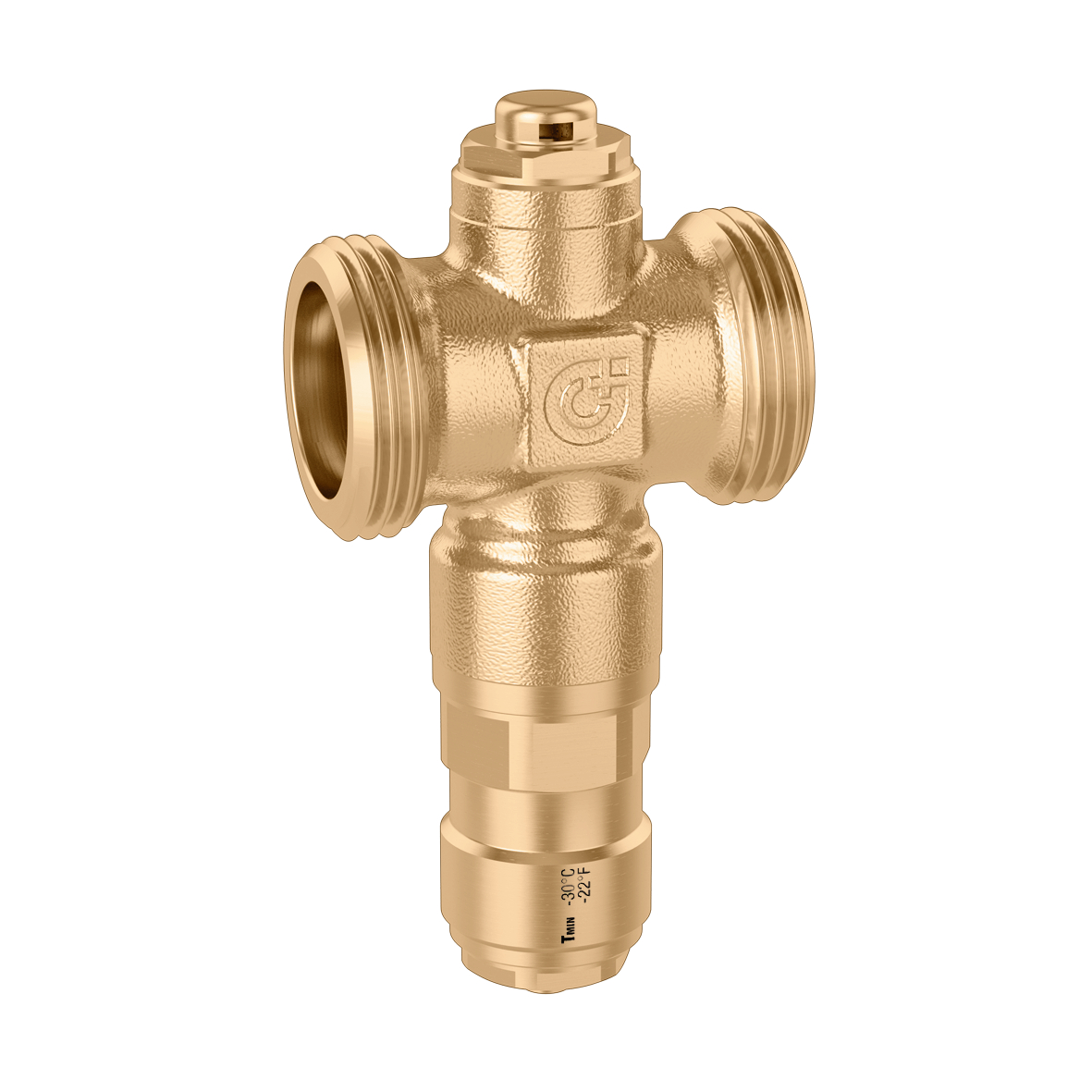

防冻泄水阀
专利申请中

技术数据

最大工作压力: 10 bar

工作温度范围: 0–90 °C

环境温度范围: -30–60 °C

开启温度: 3 °C

关闭温度: 4 °C

阀体: 黄铜

下载

图纸和规范

编号	口径
108602	G1"A (ISO 228-1) M

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108602 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108602 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108602 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108602 (stp).stp bim 产品概述卡莱菲, 108602, iStop®。防冻泄水阀。口径：G 1" A (ISO 228-1) M。最大工作压力: 10 bar。工作温度范围: 0–90 °C。环境温度范围: -30–60 °C。开启温度: 3 °C。关闭温度: 4 °C。阀体: 黄铜。
108702	G 1 1/4" A (ISO 228-1) M

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108702 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108702 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108702 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108702 (stp).stp bim 产品概述卡莱菲, 108702, iStop®。防冻泄水阀。口径：G 1 1/4" A (ISO 228-1) M。最大工作压力: 10 bar。工作温度范围: 0–90 °C。环境温度范围: -30–60 °C。开启温度: 3 °C。关闭温度: 4 °C。阀体: 黄铜。
108802	G 1/2" A (ISO 228-1) M

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108802 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108802 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108802 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108802 (stp).stp bim 产品概述卡莱菲, 108802, iStop®。防冻泄水阀。口径：G 1 1/2" A (ISO 228-1) M。最大工作压力: 10 bar。工作温度范围: 0–90 °C。环境温度范围: -30–60 °C。开启温度: 3 °C。关闭温度: 4 °C。阀体: 黄铜。
108202	Ø 22

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108202 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108202 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108202 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108202 (stp).stp bim 产品概述卡莱菲, 108202, iStop®。防冻泄水阀。口径：Ø 22。最大工作压力: 10 bar。工作温度范围: 0–90 °C。环境温度范围: -30–60 °C。开启温度: 3 °C。关闭温度: 4 °C。阀体: 黄铜。
108302	Ø 28

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108302 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108302 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108302 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250801/108302 (stp).stp bim 产品概述卡莱菲, 108302, iStop®。防冻泄水阀。口径：Ø 28。最大工作压力: 10 bar。工作温度范围: 0–90 °C。环境温度范围: -30–60 °C。开启温度: 3 °C。关闭温度: 4 °C。阀体: 黄铜。
