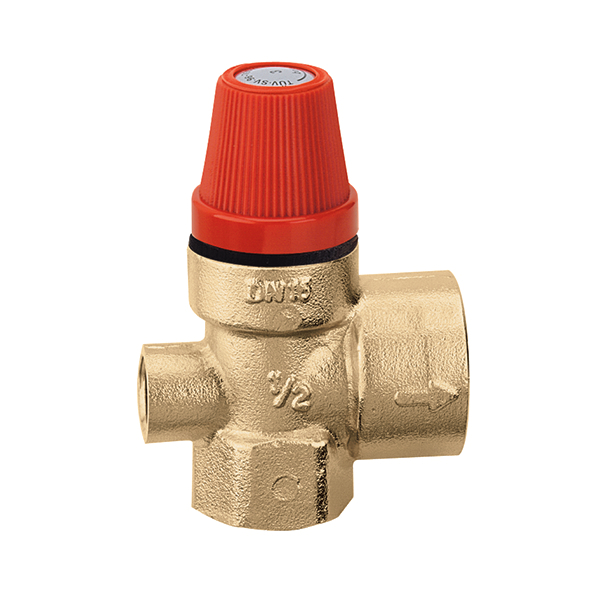

5322型

安全阀

Go to

下载图片

产品描述

普通型安全阀。
带压力表接口..
最大泄压压力：20% 。
关闭压力：20%。

技术数据

耐温:5–90 °C，5–120 °C

最大泄压功率：50 kW

乙二醇最大比例: 50 %

介质：水、乙二醇溶液

认证

下载

图纸和规范

编号	口径	泄水接口	设定压力
532242	G 1/2" (ISO 228-1) F	G 3/4" (ISO 228-1) F	2.5 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/532242 (dxf).dxf dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/532242 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/532242 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/532242 (stp).stp bim 产品概述卡莱菲，532242。普通型安全阀。带压力表接口.. 最大泄压压力： 20% 。关闭压力：20%。口径：G 1/2" (ISO 228-1) F。泄水接口：G 3/4" (ISO 228-1) F。耐温: 5–90 °C。设定压力：2.5 bar。最大泄压功率：50 kW。乙二醇最大比例: 50 %。介质：水、乙二醇溶液。
532243	G 1/2" (ISO 228-1) F	G 3/4" (ISO 228-1) F	3 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/532243 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/532243 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/532243 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/532243 (stp).stp bim 产品概述卡莱菲，532243。普通型安全阀。带压力表接口.. 最大泄压压力： 20% 。关闭压力：20%。口径：G 1/2" (ISO 228-1) F。泄水接口：G 3/4" (ISO 228-1) F。耐温: 5–120 °C。设定压力：3 bar。最大泄压功率：50 kW。乙二醇最大比例: 50 %。介质：水、乙二醇溶液。
