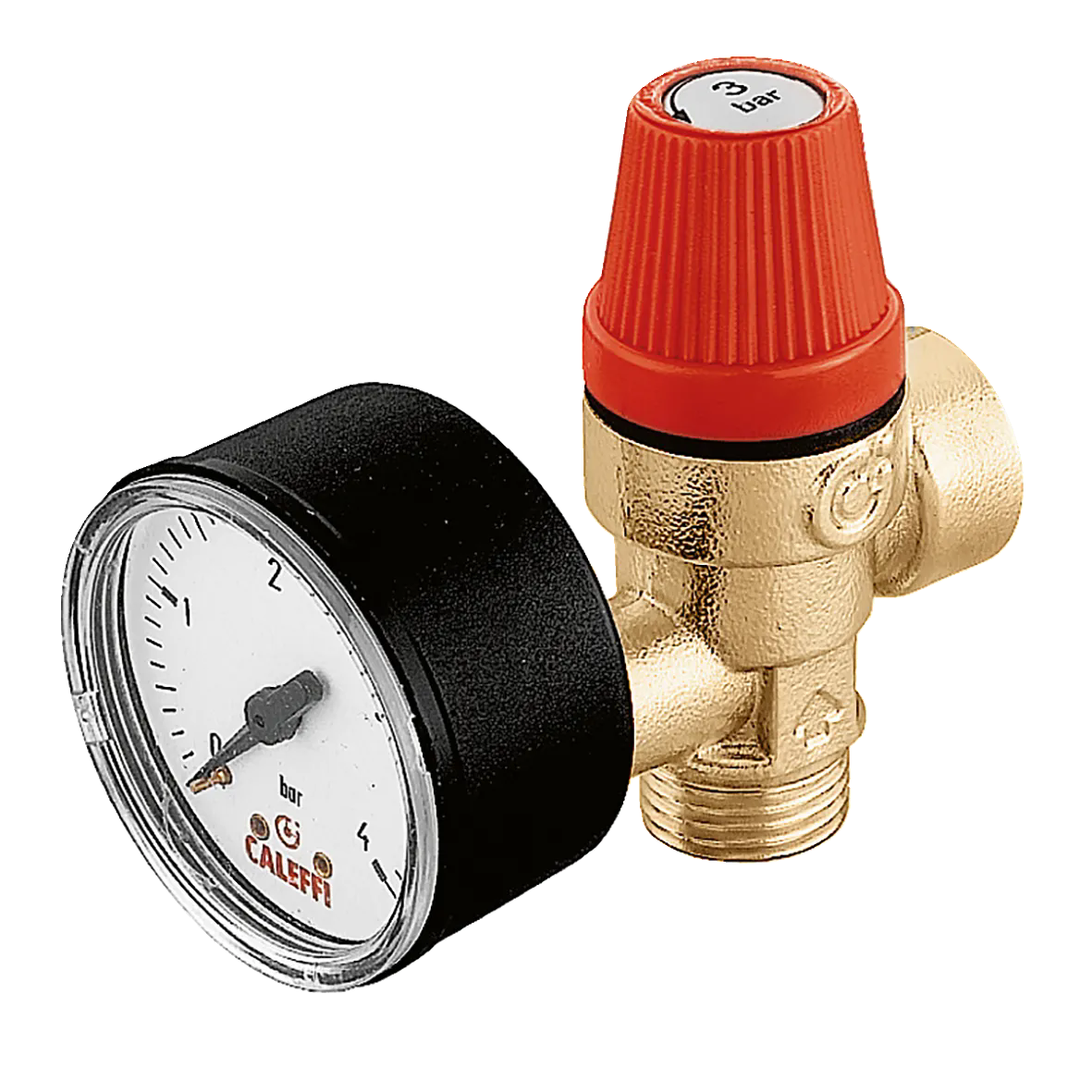

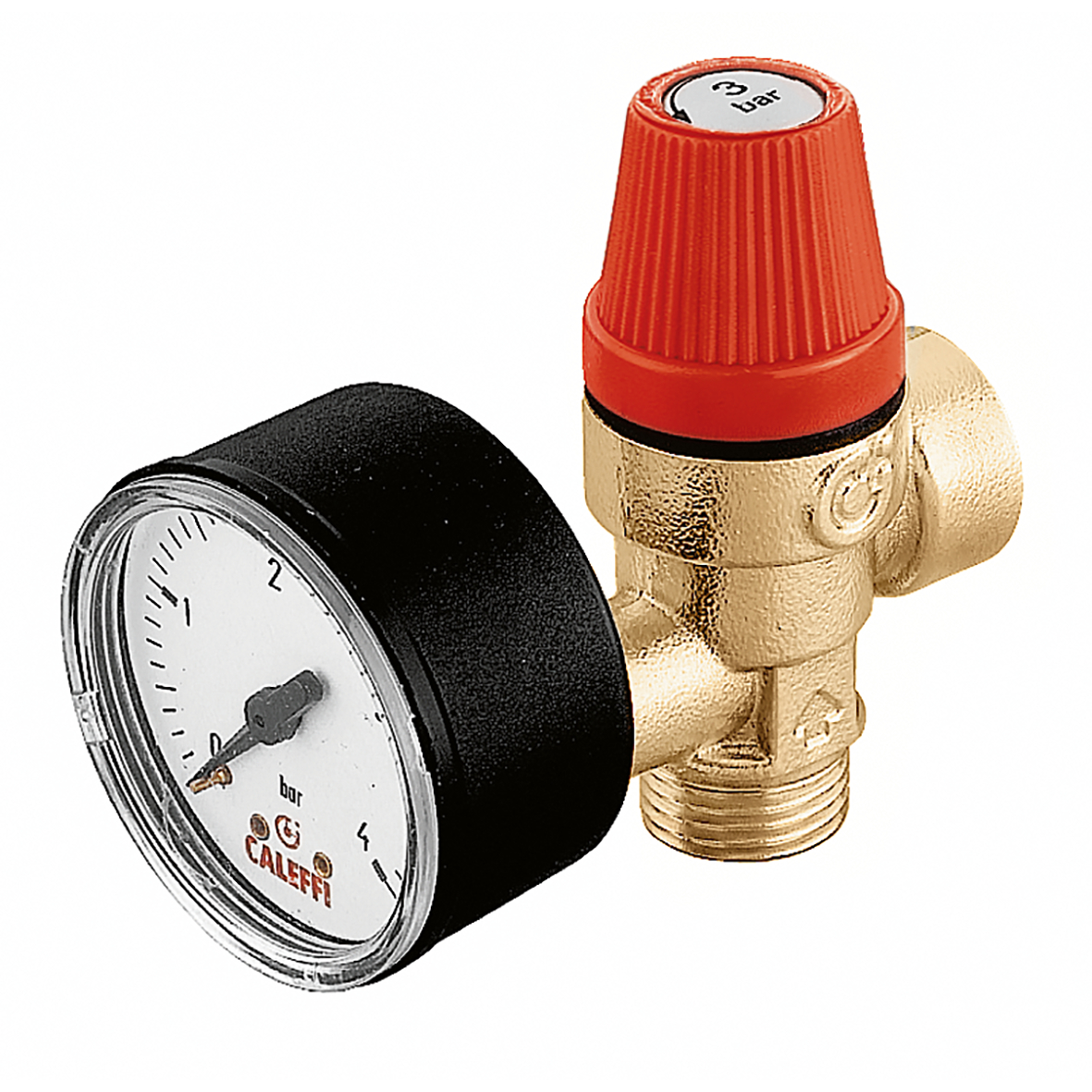

314型

安全阀，外-内螺连接。带压力表

Go to

下载图片

产品描述

普通型安全阀,外-内螺连接。带压力表。
最大泄压压力: 20 %。
关闭压力: 20 %。

技术数据

耐温: 5–90 °C

耐压: PN 10

认证

下载

图纸和规范

编号	口径	泄水接口	设定压力
314425	G 1/2" A (ISO 228-1) M	G 1/2" (ISO 228-1) F	2.5 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314425 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314425 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314425 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314425 (stp).stp bim 产品概述卡莱菲，314425。普通型安全阀。外-内螺连接。带压力表。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口:G 1/2" (ISO 228-1) F 。耐温: 5–90 °C。设定压力：2.5 bar。耐压: PN 10。
314430	G 1/2" A (ISO 228-1) M	G 1/2" (ISO 228-1) F	3 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314430 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314430 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314430 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314430 (stp).stp bim 产品概述卡莱菲，314430。普通型安全阀。外-内螺连接。带压力表。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口:G 1/2" (ISO 228-1) F 。耐温: 5–90 °C。设定压力：3 bar。耐压: PN 10。
314460	G 1/2" A (ISO 228-1) M	G 1/2" (ISO 228-1) F	6 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314460 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314460 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314460 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314460 (stp).stp bim 产品概述卡莱菲，314460。普通型安全阀。外-内螺连接。带压力表。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口:G 1/2" (ISO 228-1) F 。耐温: 5–90 °C。设定压力：6 bar。耐压: PN 10。
314470	G 1/2" A (ISO 228-1) M	G 1/2" (ISO 228-1) F	7 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314470 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314470 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314470 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314470 (stp).stp bim 产品概述卡莱菲，314470。普通型安全阀。外-内螺连接。带压力表。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口:G 1/2" (ISO 228-1) F 。耐温: 5–90 °C。设定压力：7 bar。耐压: PN 10。
314480	G 1/2" A (ISO 228-1) M	G 1/2" (ISO 228-1) F	8 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314480 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314480 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314480 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250806/314480 (stp).stp bim 产品概述卡莱菲，314480。普通型安全阀。外-内螺连接。带压力表。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口:G 1/2" (ISO 228-1) F 。耐温: 5–90 °C。设定压力：8 bar。耐压: PN 10。
