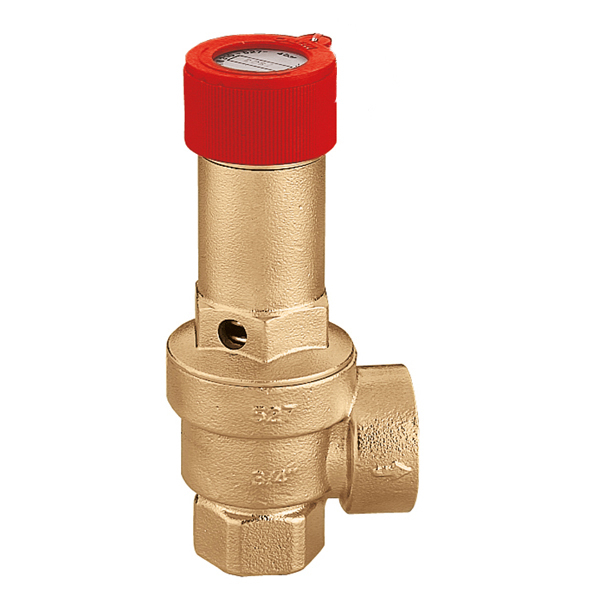

527 EST型

安全阀

Go to

下载图片

产品描述

安全阀
特殊压力
设定压力: 1 - 1.5 - 2 - 7 - 8 bar
最大泄压压力:10 %
关闭压力:20 %

技术数据

耐温：5–110 °C

耐压：PN 10

认证

下载

图纸和规范

编号	口径	泄水接口	设定压力
527410 EST	G 1/2" (ISO 228-1) F	G 3/4" (ISO 228-1) F	1 bar

3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527410 EST (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527410 EST (stp).stp bim 产品概述卡莱菲，527410 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 1/2" (ISO 228-1) F。泄水接口: G 3/4" (ISO 228-1) F。耐温: 5–110 °C。设定压力：1 bar。耐压: PN 10。
527415 EST	G 1/2" (ISO 228-1) F 入水口	G 3/4" (ISO 228-1) F 出水口	1.5 bar

3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527415 EST (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527415 EST (stp).stp bim 产品概述卡莱菲，527415 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 1/2" (ISO 228-1) F，入水口。泄水接口: G 3/4" (ISO 228-1) F，出水口。耐温: 5–110 °C。设定压力：1.5 bar。耐压: PN 10。
527420 EST	G 1/2" (ISO 228-1) F	G 3/4" (ISO 228-1) F	2 bar

3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527420 EST (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527420 EST (stp).stp bim 产品概述卡莱菲，527420 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 1/2" (ISO 228-1) F，入水口。泄水接口: G 3/4" (ISO 228-1) F，出水口。耐温: 5–110 °C。设定压力：2 bar。耐压: PN 10。
527470 EST	G 1/2" (ISO 228-1) F 入水口	G 3/4" (ISO 228-1) F 出水口	7 bar

3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527470 EST (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527470 EST (stp).stp bim 产品概述卡莱菲，527470 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 1/2" (ISO 228-1) F，入水口。泄水接口: G 3/4" (ISO 228-1) F，出水口。耐温: 5–110 °C。设定压力：7 bar。耐压: PN 10。
527480 EST	G 1/2" (ISO 228-1) F	G 3/4" (ISO 228-1) F	8 bar

3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527480 EST (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527480 EST (stp).stp bim 产品概述卡莱菲，527480 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 1/2" (ISO 228-1) F。泄水接口: G 3/4" (ISO 228-1) F。耐温: 5–110 °C。设定压力：8 bar。耐压: PN 10。
527510 EST	G 3/4" (ISO 228-1) F	G 1" (ISO 228-1) F	1 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527510 EST (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527510 EST (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527510 EST (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527510 EST (stp).stp bim 产品概述卡莱菲，527510 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 3/4" (ISO 228-1) F。泄水接口: G 1" (ISO 228-1) F。耐温: 5–110 °C。设定压力：1 bar。耐压: PN 10。
527515 EST	G 3/4" (ISO 228-1) F	G 1" (ISO 228-1) F	1.5 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527515 EST (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527515 EST (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527515 EST (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527515 EST (stp).stp bim 产品概述卡莱菲，527515 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 3/4" (ISO 228-1) F。泄水接口: G 1" (ISO 228-1) F。耐温: 5–110 °C。设定压力：1.5 bar。耐压: PN 10。
527520 EST	G 3/4" (ISO 228-1) F	G 1" (ISO 228-1) F	2 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527520 EST (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527520 EST (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527520 EST (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527520 EST (stp).stp bim 产品概述卡莱菲，527520 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 3/4" (ISO 228-1) F。泄水接口: G 1" (ISO 228-1) F。耐温: 5–110 °C。设定压力：2 bar。耐压: PN 10。
527570 EST	G 3/4" (ISO 228-1) F	G 1" (ISO 228-1) F	7 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527570 EST (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527570 EST (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527570 EST (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527570 EST (stp).stp bim 产品概述 CALEFFI, 527570 EST. Safety relief valve. Special settings. Settings: 1 - 1,5 - 2 - 7 - 8 bar. Discharge overpressure: 10 %. Closing differential: 20 %. Connection: G 3/4" (ISO 228-1) F. Drain connection: G 1" (ISO 228-1) F. Medium temperature range: 5–110 °C. Pressure setting: 7 bar. Nominal pressure: PN 10.
527580 EST	G 3/4" (ISO 228-1) F 入水口	G 1" (ISO 228-1) F 出水口	8 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527580 EST (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527580 EST (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527580 EST (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527580 EST (stp).stp bim 产品概述卡莱菲，527580 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 3/4" (ISO 228-1) F，入水口。泄水接口: G 1" (ISO 228-1) F，出水口。耐温: 5–110 °C。设定压力：8 bar。耐压: PN 10。
527610 EST	G 1" (ISO 228-1) F	G 1 1/4" (ISO 228-1) F	1 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (DXF).dxf 3D models stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (STP).stp bim 产品概述卡莱菲，527610 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 1" (ISO 228-1) F。泄水接口:G 1 1/4" (ISO 228-1) F。耐温: 5–110 °C。设定压力：1 bar。耐压: PN 10。
527615 EST	G 1" (ISO 228-1) F	G 1 1/4" (ISO 228-1) F	1.5 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (DXF).dxf 3D models stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (STP).stp bim 产品概述卡莱菲，527615 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 1" (ISO 228-1) F。泄水接口:G 1 1/4" (ISO 228-1) F。耐温: 5–110 °C。设定压力：1.5 bar。耐压: PN 10。
527620 EST	G 1" (ISO 228-1) F 入水口	G 1 1/4" (ISO 228-1) F 出水口	2 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (DXF).dxf 3D models stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (STP).stp bim 产品概述卡莱菲，527620 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 1" (ISO 228-1) F，入水口。泄水接口: G 1 1/4" (ISO 228-1) F，出水口。耐温: 5–110 °C。设定压力：2 bar。耐压: PN 10。
527670 EST	G 1" (ISO 228-1) F	G 1 1/4" (ISO 228-1) F	7 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (DXF).dxf 3D models stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (STP).stp bim 产品概述卡莱菲，527670 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 1" (ISO 228-1) F。泄水接口: G 1 1/4" (ISO 228-1) F。耐温: 5–110 °C。设定压力：7 bar。耐压: PN 10。
527680 EST	G 1" (ISO 228-1) F	G 1 1/4" (ISO 228-1) F	8 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (DXF).dxf 3D models stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527610 (STP).stp bim 产品概述卡莱菲，527680 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 1" (ISO 228-1) F。泄水接口: G 1 1/4" (ISO 228-1) F，出水口。耐温: 5–110 °C。设定压力：8 bar。耐压: PN 10。
527710 EST	G 1 1/4" (ISO 228-1) F 入水口	G 1 1/2" (ISO 228-1) F 出水口	1 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527710 EST (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527710 EST (dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，527710 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 1 1/4" (ISO 228-1) F，入水口。泄水接口: G 1 1/2" (ISO 228-1) F，出水口。耐温: 5–110 °C。设定压力：1 bar。耐压: PN 10。
527715 EST	G 1 1/4" (ISO 228-1) F	G 1 1/2" (ISO 228-1) F	1.5 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527715 EST (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527715 EST (dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，527715 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 1 1/4" (ISO 228-1) F。泄水接口: G 1 1/2" (ISO 228-1) F。耐温: 5–110 °C。设定压力：1.5 bar。耐压: PN 10。
527720 EST	G 1 1/4" (ISO 228-1) F	G 1 1/2" (ISO 228-1) F	2 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527720 EST (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527720 EST (dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，527720 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径：G 1 1/4" (ISO 228-1) F。泄水接口: G 1 1/2" (ISO 228-1) F。耐温: 5–110 °C。设定压力：2 bar。耐压: PN 10。
527770 EST	G 1 1/4" (ISO 228-1) F	G 1 1/2" (ISO 228-1) F	7 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527770 EST (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527770 EST (dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，527770 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径： G 1 1/4" (ISO 228-1) F。泄水接口: G 1 1/2" (ISO 228-1) F。耐温: 5–110 °C。设定压力：7 bar。耐压: PN 10。
527780 EST	G 1 1/4" (ISO 228-1) F 入水口	G 1 1/2" (ISO 228-1) F 出水口	8 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527780 EST (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250805/527780 EST (dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，527780 EST。安全阀。特殊压力。设定压力：1 - 1.5 - 2 - 7 - 8 bar。最大泄压压力：10% 。关闭压力：20%。口径： G 1 1/4" (ISO 228-1) F。泄水接口: G 1 1/2" (ISO 228-1) F。耐温: 5–110 °C。设定压力：8 bar。耐压: PN 10。
