309型

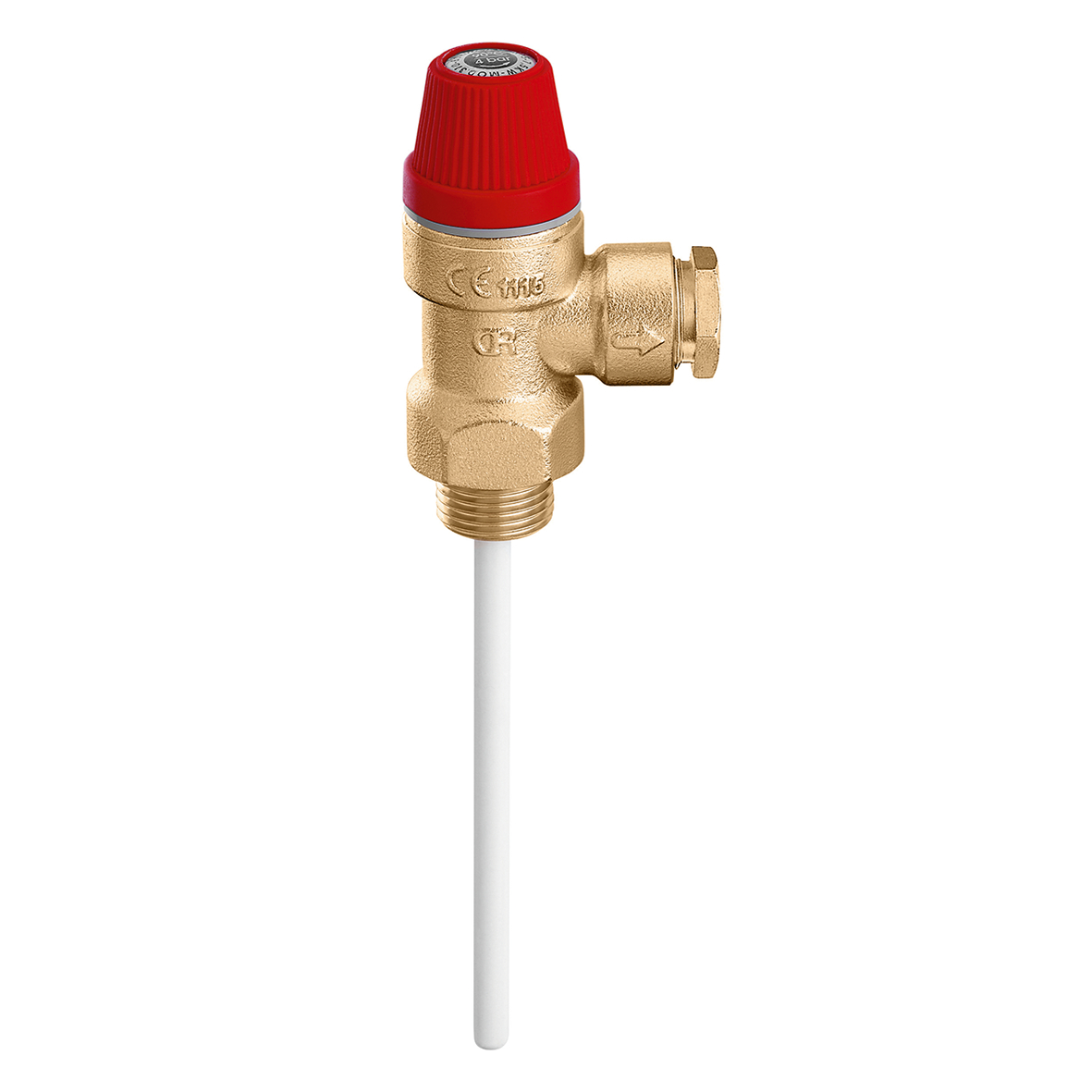

温度/压力安全阀

Go to
下载图片

产品描述

温度/压力安全阀。
用于储热式生活热水系统。
适用于额定压力为 400 kPa 的系统。

技术数据

设定压力: 6 bar
设定温度: 95 °C
材质：防脱锌黄铜 DR

认证

ACS

下载

图纸和规范

编号 主管接口 泄水接口 探头/电线长度
最大泄压功率
25 kW
3D models
Caleffi BIMbim
Caleffi BIM
产品概述
卡莱菲，309563。温度/压力安全阀。用于储热式生活热水系统。适用于额定压力为 400 kPa 的系统。主管接口：R 3/4" (EN 10226-1) M。泄水接口：Ø 22。设定压力：6 bar。设定温度: 95 °C。探头/电线长度: 100 mm。最大泄压功率：25 kW。 材质：防脱锌黄铜 DR。
