冷热水系统安全阀。内螺。
pdf
图纸和规范
| 编号 | 口径 | 泄水接口 | 设定压力 |
|---|---|---|---|
| 531640 | Rp 1" (EN 10226-1) F | Rp 1 1/4" (EN 10226-1) F | 4 bar |
|
|
|
||
| 531660 | Rp 1" (EN 10226-1) F | Rp 1 1/4" (EN 10226-1) F | 6 bar |
|
|
|
||
| 531680 | Rp 1" (EN 10226-1) F | Rp 1 1/4" (EN 10226-1) F | 8 bar |
|
|
|
||
|
2D drawings
3D models
 igs
分享
下载
 stp
分享
下载
产品概述

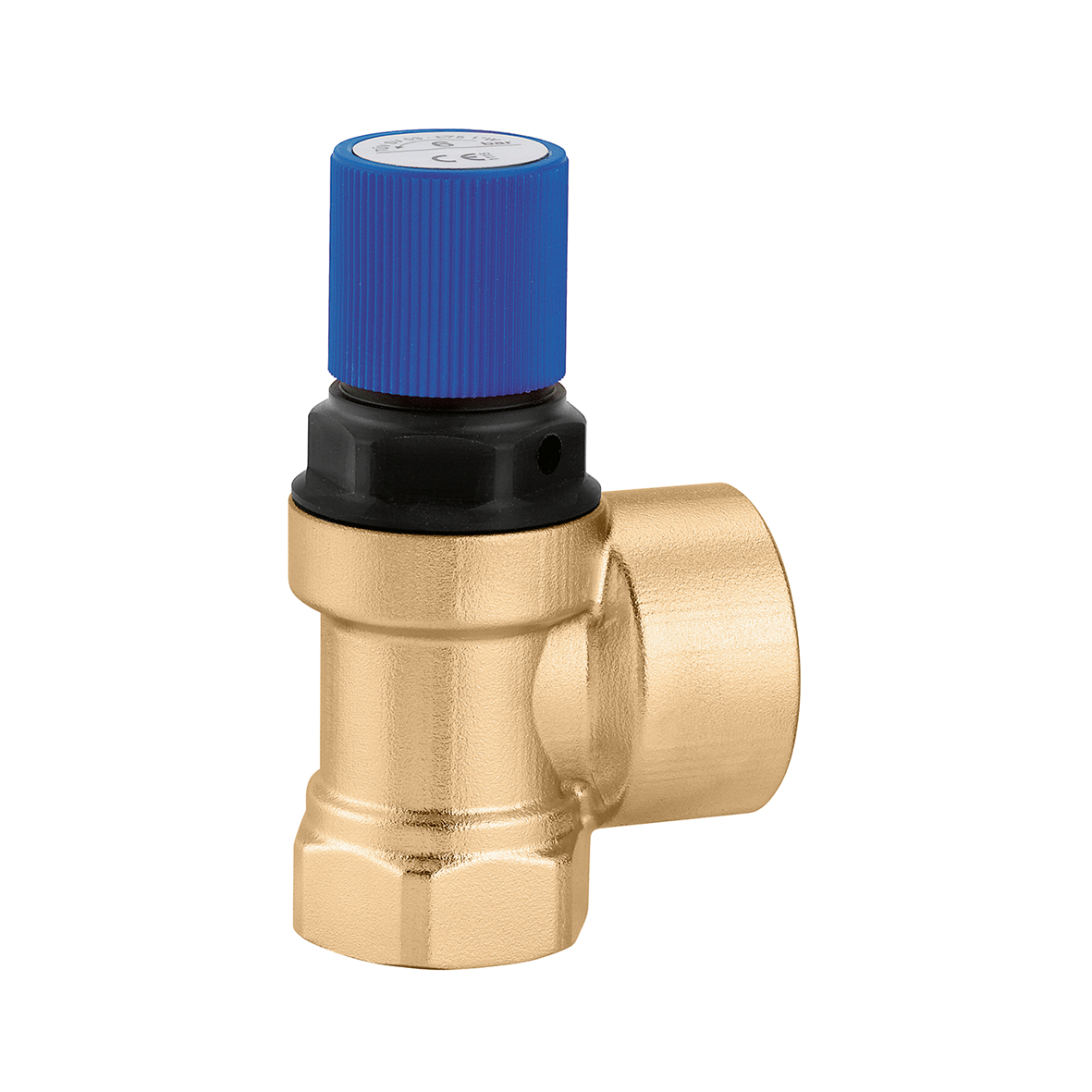

卡莱菲，531680。冷热水系统安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：Rp 1" (EN 10226-1) F。泄水接口：Rp 1 1/4" (EN 10226-1) F。耐温:5–95 °C。设定压力：8 bar。介质：生活用水。
|
|||
| 531610 | Rp 1" (EN 10226-1) F | Rp 1 1/4" (EN 10226-1) F | 10 bar |
|
|
|
||
| 531740 | Rp 1 1/4" (EN 10226-1) F | Rp 1 1/2" (EN 10226-1) F | 4 bar |
|
|
|
||
| 531760 | Rp 1 1/4" (EN 10226-1) F | Rp 1 1/2" (EN 10226-1) F | 6 bar |
|
|
|
||
| 531780 | Rp 1 1/4" (EN 10226-1) F | Rp 1 1/2" (EN 10226-1) F | 8 bar |
|
|
|
||
| 531710 | Rp 1 1/4" (EN 10226-1) F | Rp 1 1/2" (EN 10226-1) F | 10 bar |
|
|
|
||
dwg
dxf
bim
