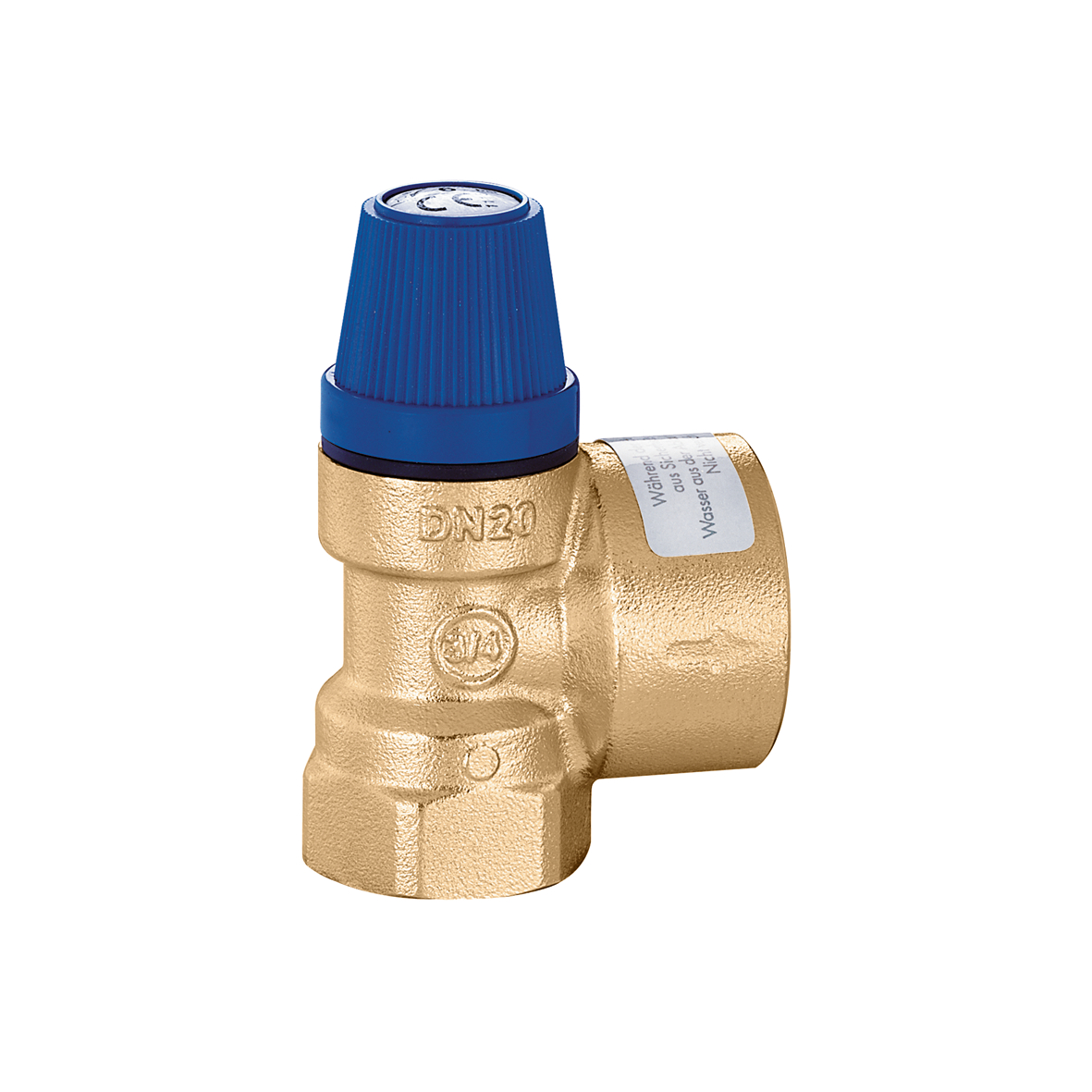

531型

冷热水系统安全阀。内螺。

Go to

下载图片

产品描述

冷热水系统安全阀。内螺连接。
最大泄压压力：20% 。
关闭压力：20%。

技术数据

耐温: 5–95 °C

适用介质: 生活用水

认证

下载

图纸和规范

编号	口径	泄水接口	设定压力
531440	G 1/2" (ISO 228-1) F	G 3/4" (ISO 228-1) F	4 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531440(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531440(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531440(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531440(stp).stp bim 产品概述卡莱菲，531440。冷热水系统安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" (ISO 228-1) F。泄水接口：G 3/4" (ISO 228-1) F。耐温:5–95 °C。设定压力：4 bar。介质：生活用水。
531460	G 1/2" (ISO 228-1) F	G 3/4" (ISO 228-1) F	6 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531460(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531460(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531460(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531460(stp).stp bim 产品概述卡莱菲，531460。冷热水系统安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" (ISO 228-1) F。泄水接口：G 3/4" (ISO 228-1) F。耐温:5–95 °C。设定压力：6 bar。介质：生活用水。
531480	G 1/2" (ISO 228-1) F	G 3/4" (ISO 228-1) F	8 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531480(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531480(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531480(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531480(stp).stp bim 产品概述卡莱菲，531480。冷热水系统安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" (ISO 228-1) F。泄水接口：G 3/4" (ISO 228-1) F。耐温:5–95 °C。设定压力：8 bar。介质：生活用水。
531410	G 1/2" (ISO 228-1) F	G 3/4" (ISO 228-1) F	10 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531410(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531410(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531410(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531410(stp).stp bim 产品概述卡莱菲，531410。冷热水系统安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" (ISO 228-1) F。泄水接口：G 3/4" (ISO 228-1) F。耐温:5–95 °C。设定压力：10 bar。介质：生活用水。
531540	Rp 3/4" (EN 10226-1) F	Rp 1" (EN 10226-1) F	4 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531540(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531540(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531540(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531540(stp).stp bim 产品概述卡莱菲，531540。冷热水系统安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：Rp 3/4" (EN 10226-1) F。泄水接口：Rp 1" (EN 10226-1) F。耐温:5–95 °C。设定压力：4 bar。介质：生活用水。
531560	Rp 3/4" (EN 10226-1) F	Rp 1" (EN 10226-1) F	6 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531560(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531560(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531560(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531560(stp).stp bim 产品概述卡莱菲，531560。冷热水系统安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：Rp 3/4" (EN 10226-1) F。泄水接口：Rp 1" (EN 10226-1) F。耐温:5–95 °C。设定压力：6 bar。介质：生活用水。
531580	Rp 3/4" (EN 10226-1) F	Rp 1" (EN 10226-1) F	8 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531580(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531580(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531580(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531580(stp).stp bim 产品概述卡莱菲，531580。冷热水系统安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：Rp 3/4" (EN 10226-1) F。泄水接口：Rp 1" (EN 10226-1) F。耐温:5–95 °C。设定压力：8 bar。介质：生活用水。
531510	Rp 3/4" (EN 10226-1) F	Rp 1" (EN 10226-1) F	10 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531510(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531510(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531510(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250807/531510(stp).stp bim 产品概述卡莱菲，531510。冷热水系统安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：Rp 3/4" (EN 10226-1) F。泄水接口：Rp 1" (EN 10226-1) F。耐温:5–95 °C。设定压力：10 bar。介质：生活用水。
