548型

水力分压器。

Go to

下载图片

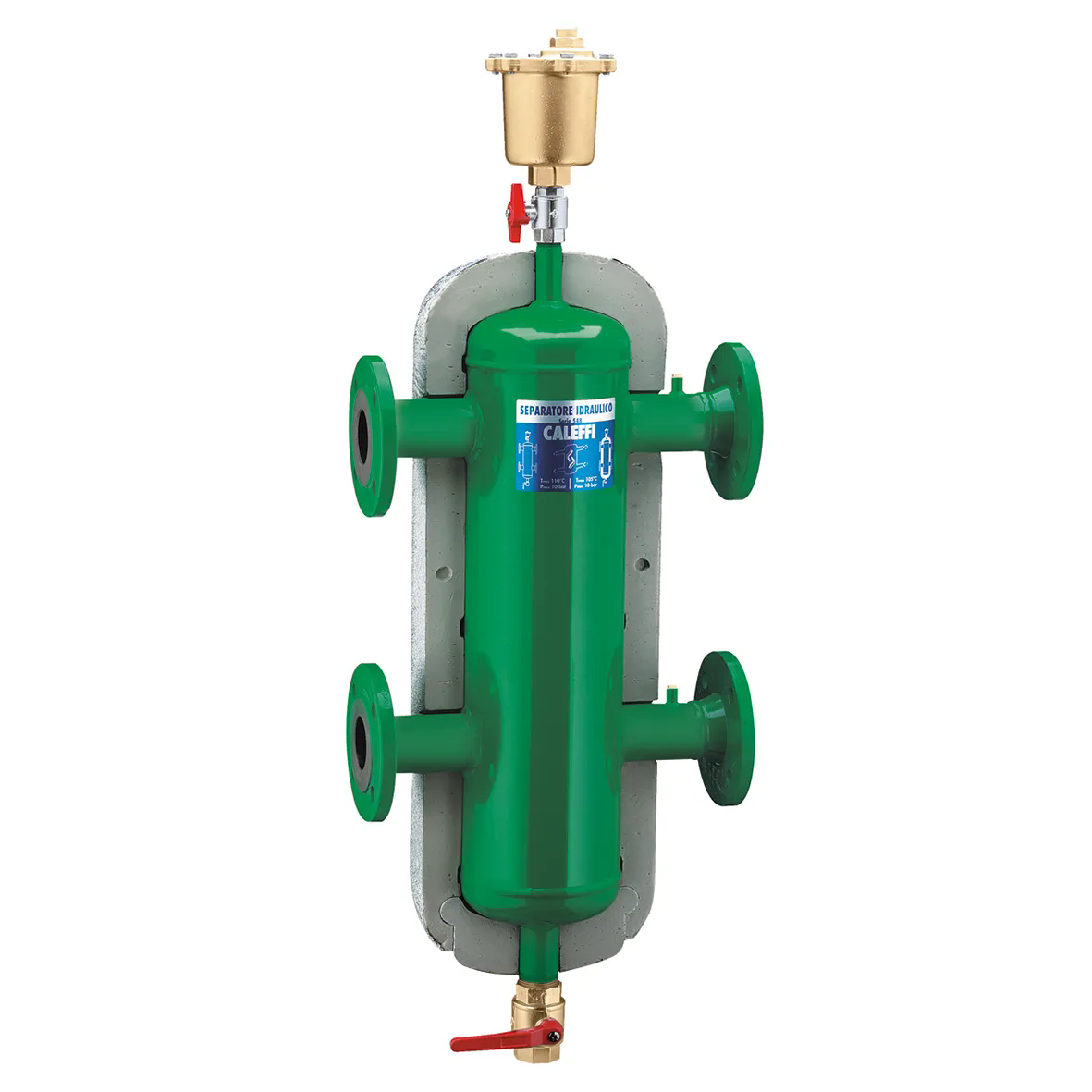

产品描述

法兰连接式水力分压器。
带保温壳。
浸入式温度传感器接口：1/2" F。
与EN 1092-1平面法兰对接。
带自动排气阀、自闭阀及泄污阀。

技术数据

耐压: 10 bar

表面：涂层

材质：不锈钢

下载

图纸和规范

编号	口径	耐温	建议最大流量
548052	DN 50 (EN 1092-1) PN 16	0–105 °C	9 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548052(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548052(DXF).dxf 3D models bim 产品概述卡莱菲，548052。法兰连接式水力分压器。带保温壳。浸入式温度传感器接口：1/2" F。与EN 1092-1平面法兰对接。带自动排气阀、自闭阀及泄污阀。口径: DN 50 (EN 1092-1) PN 16。耐压: 10 bar。耐温: 0–105 °C。表面：涂层。建议最大流量: 9 m³/h。材质：不锈钢。
548062	DN 65 (EN 1092-1) PN 16	0–105 °C	18 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548062(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548062(DXF).dxf 3D models bim 产品概述卡莱菲，548062。法兰连接式水力分压器。带保温壳。浸入式温度传感器接口：1/2" F。与EN 1092-1平面法兰对接。带自动排气阀、自闭阀及泄污阀。口径: DN 65 (EN 1092-1) PN 16。耐压: 10 bar。耐温: 0–105 °C。表面：涂层。建议最大流量:18m³/h。材质：不锈钢。
548082	DN 80 (EN 1092-1) PN 16	0–105 °C	28 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548082(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548082(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548082(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548082(stp).stp bim 产品概述卡莱菲，548082。法兰连接式水力分压器。带保温壳。浸入式温度传感器接口：1/2" F。与EN 1092-1平面法兰对接。带自动排气阀、自闭阀及泄污阀。口径: DN 80 (EN 1092-1) PN 16。耐压: 10 bar。耐温: 0–105 °C。表面：涂层。建议最大流量: 28 m³/h。材质：不锈钢。
548102	DN 100 (EN 1092-1) PN 16	0–105 °C	56 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548102(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548102(DXF).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548102(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548102(stp).stp bim 产品概述卡莱菲，548102。法兰连接式水力分压器。带保温壳。浸入式温度传感器接口：1/2" F。与EN 1092-1平面法兰对接。带自动排气阀、自闭阀及泄污阀。口径: DN 100 (EN 1092-1) PN 16。耐压: 10 bar。耐温: 0–105 °C。表面：涂层。建议最大流量: 56 m³/h。材质：不锈钢。
548122	DN 125 (EN 1092-1) PN 16	0–100 °C	75 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548122(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548122(DXF).dxf 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548122(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548122(stp).stp bim 产品概述卡莱菲，548122。法兰连接式水力分压器。带保温壳。浸入式温度传感器接口：1/2" F。与EN 1092-1平面法兰对接。带自动排气阀、自闭阀及泄污阀。口径: DN 125 (EN 1092-1) PN 16。耐压: 10 bar。耐温: 0–100 °C。表面：涂层。建议最大流量: 75 m³/h。材质：不锈钢。
548152	DN 150 (EN 1092-1) PN 16	0–100 °C	110 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548152(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250808/548152(DXF).dxf 3D models bim 产品概述卡莱菲，548152。法兰连接式水力分压器。带保温壳。浸入式温度传感器接口：1/2" F。与EN 1092-1平面法兰对接。带自动排气阀、自闭阀及泄污阀。口径: DN 150 (EN 1092-1) PN 16。耐压: 10 bar。耐温: 0–100 °C。表面：涂层。建议最大流量: 110 m³/h。材质：不锈钢。
