电动混合式温控中心DN 32，适用于供暖系统。
pdf
图纸和规范
| 编号 | 系统侧连接 | 锅炉侧连接 | 备注 |
|---|---|---|---|
| 167662HE2 | G 1 1/4" (ISO 228-1) F | G 1 1/2" A (ISO 228-1) M | A |
|
电源
230 V AC
|
可用扬程4米时流量
3.7 m³/h
|
||
|
产品概述

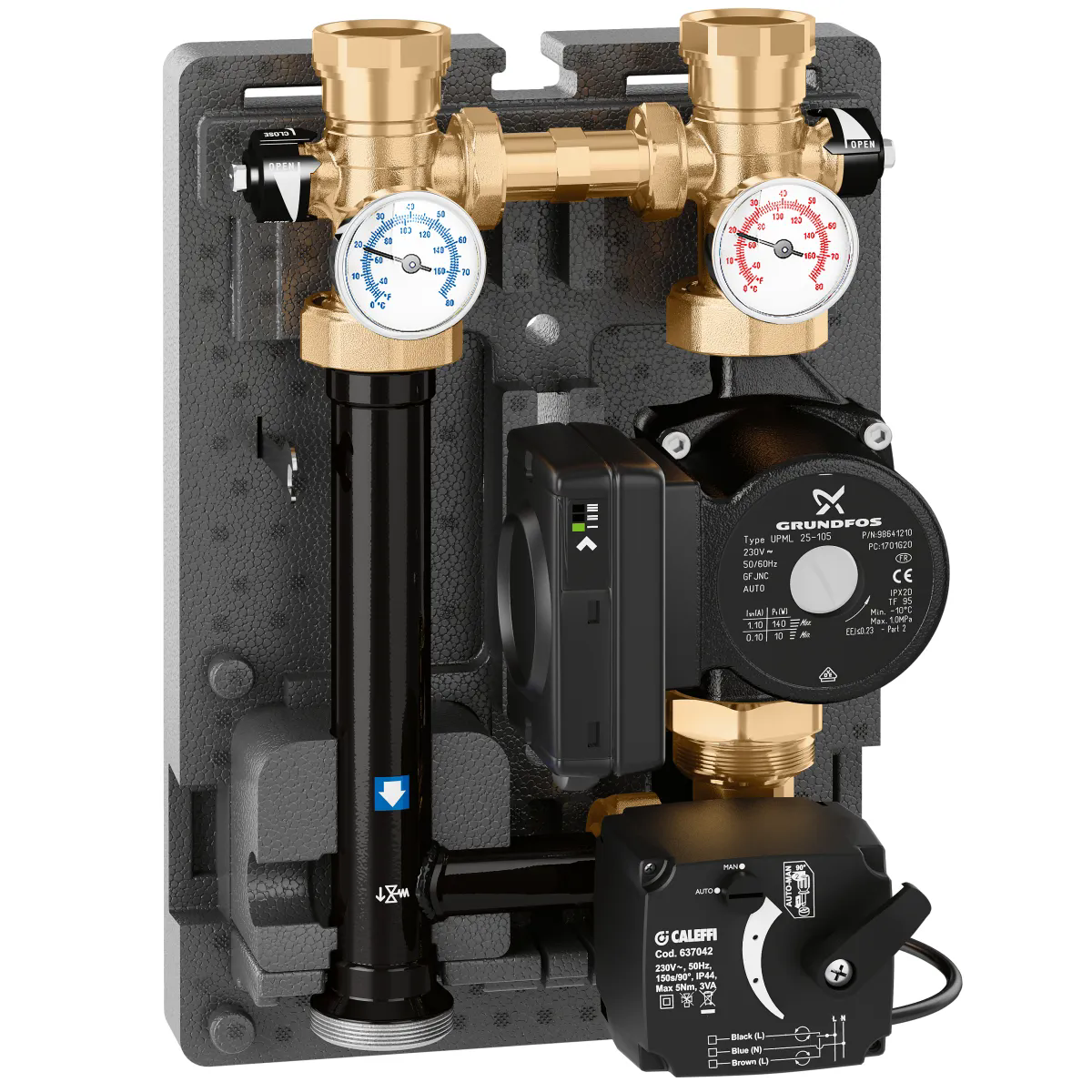

卡莱菲，167662HE2。供暖系统适用。带保温壳。左右接口可互换。可配备三点式电机(注A)或0(2)-10V控制信号和0-10V反馈信号(注B)。三通扇形混合。系统侧连接: G 1 1/4" (ISO 228-1) F。 锅炉侧连接: G 1 1/2" A (ISO 228-1) M。耐压: 10 bar。可调温度范围: 5–100 °C。电源: 230 V AC。主管间距:125 mm。可用扬程4米时流量: 3.7 m³/h。 循环泵: UPML 25-105。
|
|||
| 167664HE2 | G 1 1/4" (ISO 228-1) F 末端支路 | G 1 1/2" A (ISO 228-1) M | B |
|
电源
24 V AC
|
可用扬程4米时流量
3.7 m³/h
|
||
|
3D models
产品概述
卡莱菲，167664HE2。供暖系统适用。带保温壳。左右接口可互换。可配备三点式电机(注A)或0(2)-10V控制信号和0-10V反馈信号(注B)。三通扇形混合。系统侧连接: G 1 1/4" (ISO 228-1) F。 锅炉侧连接: G 1 1/2" A (ISO 228-1) M。耐压: 10 bar。可调温度范围: 5–100 °C。电源: 24 V AC。主管间距:125 mm。可用扬程4米时流量: 3.7 m³/h。 循环泵: UPML 25-105。
|
|||
