电动混合式温控中心DN 25，适用于供暖/制冷系统。
产品描述
电动调节温控中心DN 25，供暖/制冷系统适用。
左右接口可互换。
可配备三点式电机(注A)或0(2)-10V控制信号和0-10V反馈信号(注B)。
三通扇形混合。
带保温壳。
技术数据
耐压: 10 bar
可调温度范围: 5–100 °C
主管间距: 125 mm
循环泵: Para 25-7
认证
pdf

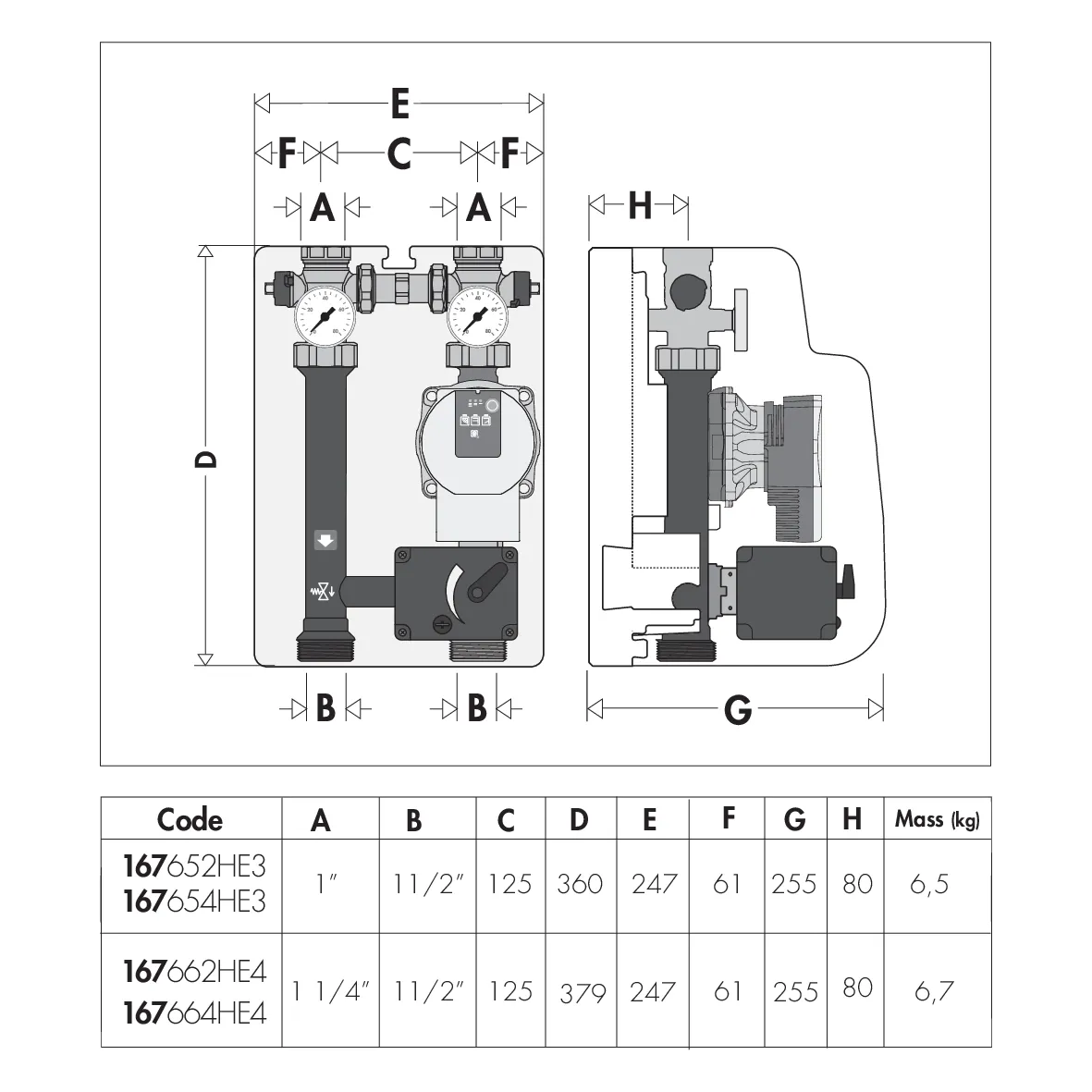

图纸和规范
| 编号 | 系统侧连接 | 锅炉侧连接 | 备注 |
|---|---|---|---|
| 167652HE3 | G 1" (ISO 228-1) F | G 1 1/2" A (ISO 228-1) M 末端支路 | A |
|
电源
230 V AC
|
可用扬程4米时流量
1.4 m³/h
|
||
|
产品概述
卡莱菲，167652HE3。电动调节温控中心DN 25，供暖/制冷系统适用。带保温壳。带辅助开关。左右接口可互换。可配备三点式电机(注A)或0(2)-10V控制信号和0-10V反馈信号(注B)。三通扇形混合。系统侧连接: G 1" (ISO 228-1) F。锅炉侧连接: G 1 1/2" A (ISO 228-1) M，末端支路。 耐压: 10 bar。可调温度范围: 5–100 °C。电源: 230 V AC。主管间距: 125 mm。可用扬程4米时流量: 1.4 m³/h。循环泵: Para 25-7。
|
|||
| 167654HE3 | G 1 1/2" A (ISO 228-1) M 末端支路 | G 1" (ISO 228-1) F 末端支路 | B |
|
电源
24 V AC
|
可用扬程4米时流量
1.4 m³/h
|
||
|
产品概述
卡莱菲，167654HE3。电动调节温控中心DN 25，供暖/制冷系统适用。带保温壳。带辅助开关。左右接口可互换。可配备三点式电机(注A)或0(2)-10V控制信号和0-10V反馈信号(注B)。 三通扇形混合。系统侧连接: G 1 1/2" A (ISO 228-1) M，末端支路。锅炉侧连接: G 1" (ISO 228-1) F，末端支路。耐压: 10 bar。 可调温度范围: 5–100 °C。电源: 24 V AC。主管间距: 125 mm。可用扬程4米时流量: 1.4 m³/h。循环泵:Para 25-7。
|
|||
dwg
dxf
igs
stp
bim
