505型

散热器的手动排气阀

Go to

下载图片

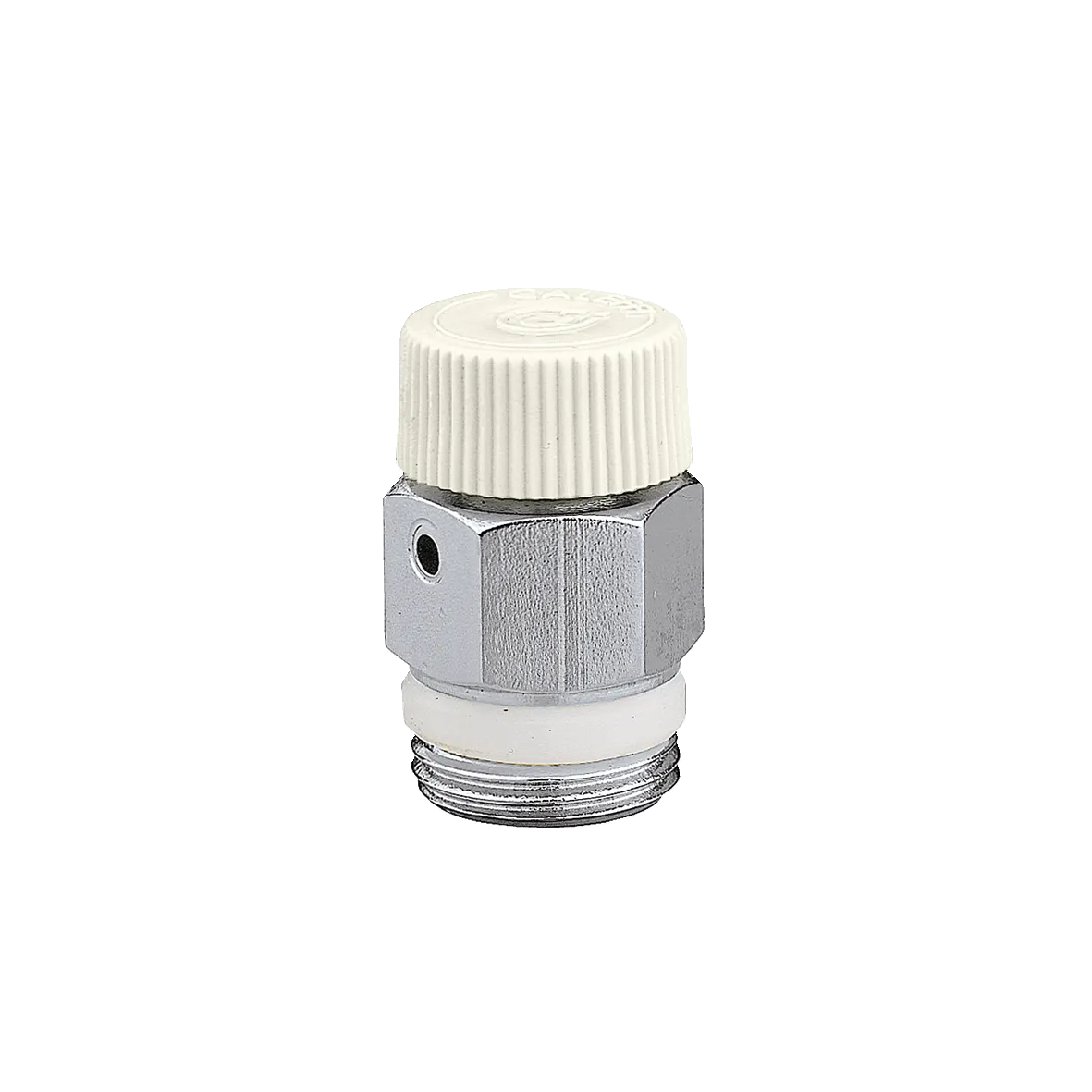

产品描述

手动排气阀。
白色树脂(POM)手柄。
螺纹PTFE密封。

技术数据

耐压: 10 bar

耐温: 5–90 °C

饰面: 镀镍

阀体：黄铜

下载

图纸和规范

编号	口径
505111	G 1/8" A (ISO 228-1) M

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250815/505111(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250815/505111(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250815/505111(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250815/505111(stp).stp bim 产品概述卡莱菲，505111。手动排气阀。白色树脂(POM)手柄。螺纹PTFE密封。口径: G 1/8" A (ISO 228-1) M。耐压: 10 bar。耐温: 5–90 °C。饰面: 镀镍。阀体：黄铜。
505121	G 1/4" A (ISO 228-1) M

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250815/505121(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250815/505121(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250815/505121(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250815/505121(stp).stp bim 产品概述卡莱菲，505121。手动排气阀。白色树脂(POM)手柄。螺纹PTFE密封。口径: G 1/4" A (ISO 228-1) M。耐压: 10 bar。耐温: 5–90 °C。饰面: 镀镍。阀体：黄铜。
505131	G 3/8" A (ISO 228-1) M

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250815/505131(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250815/505131(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250815/505131(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250815/505131(stp).stp bim 产品概述卡莱菲，505131。手动排气阀。白色树脂(POM)手柄。螺纹PTFE密封。口径: G 3/8" A (ISO 228-1) M。耐压: 10 bar。耐温: 5–90 °C。饰面: 镀镍。阀体：黄铜。
