681型

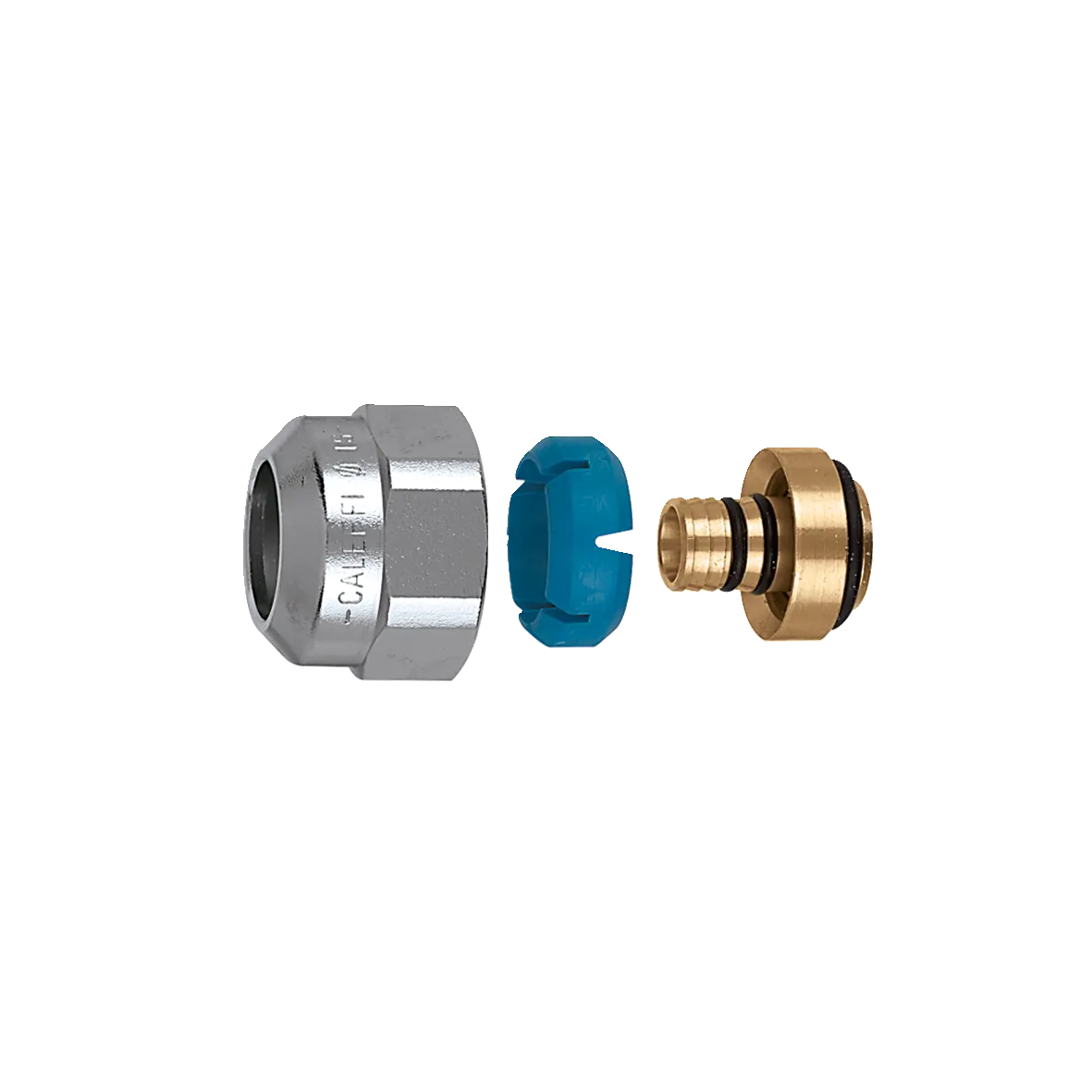

DARCAL，自适应型塑料管接头。

Go to

下载图片

产品描述

自适应型塑料管接头。
耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。

技术数据

耐压: 10 bar

耐温: 5–75 °C

饰面: 镀铬

下载

图纸和规范

编号	口径	管道直径
681502	G 3/4" (ISO 228-1) F	Ø 管内径 7.5–8, Ø 管外径 12–14

3D models bim 产品概述卡莱菲，681502，DARCAL。自适应型塑料管接头。耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 7.5–8，Ø 管外径 12–14。耐压: 10 bar。耐温: 5–75 °C。饰面: 镀铬。
681500	G 3/4" (ISO 228-1) F	Ø 管内径 9–9.5, Ø 管外径 14–16

3D models bim 产品概述卡莱菲，681500，DARCAL。自适应型塑料管接头。耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 9–9.5，Ø 管外径 14–16。耐压: 10 bar。耐温: 5–75 °C。饰面: 镀铬。
681501	G 3/4" (ISO 228-1) F	Ø 管内径 9.5–10, Ø 管外径 12–14

3D models bim 产品概述卡莱菲，681501，DARCAL。自适应型塑料管接头。耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 9.5–10，Ø 管外径 12–14。耐压: 10 bar。耐温: 5–75 °C。饰面: 镀铬。
681506	G 3/4" (ISO 228-1) F	Ø 管内径 9.5–10, Ø 管外径 14–16

3D models bim 产品概述卡莱菲，681506，DARCAL。自适应型塑料管接头。耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 9.5–10，Ø 管外径 14–16。耐压: 10 bar。耐温: 5–75 °C。饰面: 镀铬。
681515	G 3/4" (ISO 228-1) F	Ø 管内径 10.5–11, Ø 管外径 14–16

3D models bim 产品概述卡莱菲，681515，DARCAL。自适应型塑料管接头。耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 10.5–11，Ø 管外径 14–16。耐压: 10 bar。耐温: 5–75 °C。饰面: 镀铬。
681517	G 3/4" (ISO 228-1) F	Ø 管内径 10.5–11, Ø 管外径 16–18

3D models bim 产品概述卡莱菲，681517，DARCAL。自适应型塑料管接头。耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 10.5–11，Ø 管外径 16–18。耐压: 10 bar。耐温: 5–75 °C。饰面: 镀铬。
681524	G 3/4" (ISO 228-1) F	Ø 管内径 11.5–12, Ø 管外径 14–16

3D models bim 产品概述卡莱菲，681524，DARCAL。自适应型塑料管接头。耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 11.5–12，Ø 管外径 14–16。耐压: 10 bar。耐温: 5–75 °C。饰面: 镀铬。
681526	G 3/4" (ISO 228-1) F	Ø 管内径 11.5–12, Ø 管外径 16–18

3D models bim 产品概述卡莱菲，681526，DARCAL。自适应型塑料管接头。耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 11.5–12，Ø 管外径 16–18。耐压: 10 bar。耐温: 5–75 °C。饰面: 镀铬。
681535	G 3/4" (ISO 228-1) F	Ø 管内径 12.5–13, Ø 管外径 16–18

3D models bim 产品概述卡莱菲，681535，DARCAL。自适应型塑料管接头。耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 12.5–13，Ø 管外径 16–18。耐压: 10 bar。耐温: 5–75 °C。饰面: 镀铬。
681537	G 3/4" (ISO 228-1) F	Ø 管内径 12.5–13, Ø 管外径 18–20

3D models bim 产品概述卡莱菲，681537，DARCAL。自适应型塑料管接头。耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 12.5–13，Ø 管外径 18–20。耐压: 10 bar。耐温: 5–75 °C。饰面: 镀铬。
681546	G 3/4" (ISO 228-1) F	Ø 管内径 13,5–14, Ø 管外径 18–20

3D models bim 产品概述卡莱菲，681546，DARCAL。自适应型塑料管接头。耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 13.5–14，Ø 管外径 18–20。耐压: 10 bar。耐温: 5–75 °C。饰面: 镀铬。
681555	G 3/4" (ISO 228-1) F	Ø 管内径 14.5–15, Ø 管外径 18–20

3D models bim 产品概述卡莱菲，681555，DARCAL。自适应型塑料管接头。耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 14.5–15，Ø 管外径 18–20。耐压: 10 bar。耐温: 5–75 °C。饰面: 镀铬。
681556	G 3/4" (ISO 228-1) F	Ø 管内径 15–15.5, Ø 管外径 18–20

3D models bim 产品概述卡莱菲，681556，DARCAL。自适应型塑料管接头。耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 15–15.5，Ø 管外径 18–20。耐压: 10 bar。耐温: 5–75 °C。饰面: 镀铬。
681564	G 3/4" (ISO 228-1) F	Ø 管内径 15.5–16, Ø 管外径18–20

3D models bim 产品概述卡莱菲，681564，DARCAL。自适应型塑料管接头。耐温：5–80°C (PE-X)；5–75°C (铝塑复合管标记95°C)。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 15.5–16，Ø 管外径 18–20。耐压: 10 bar。耐温: 5–75 °C。饰面: 镀铬。
