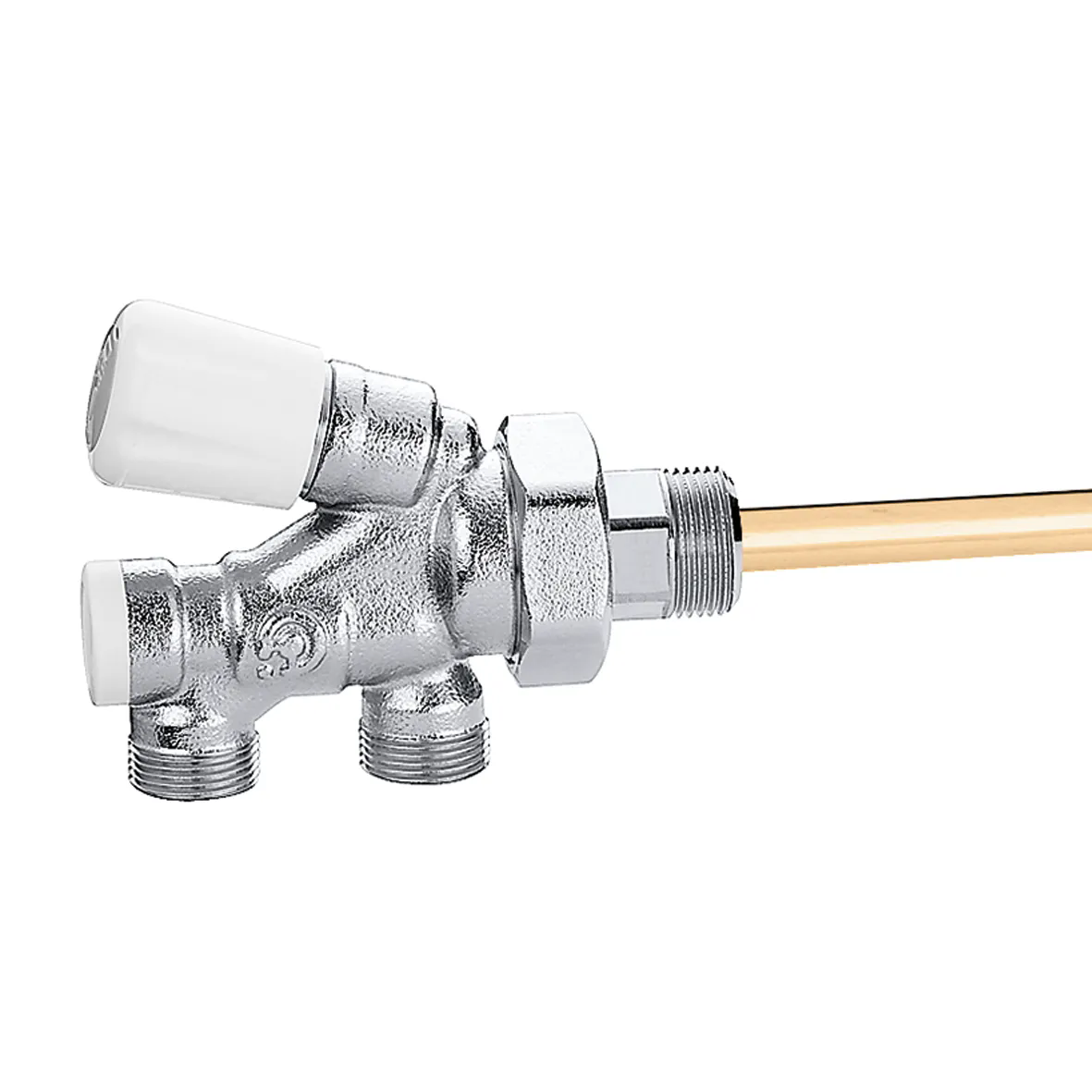

供回水一体式单接口温控阀，可安装恒温控制器或热电执行器。
产品描述

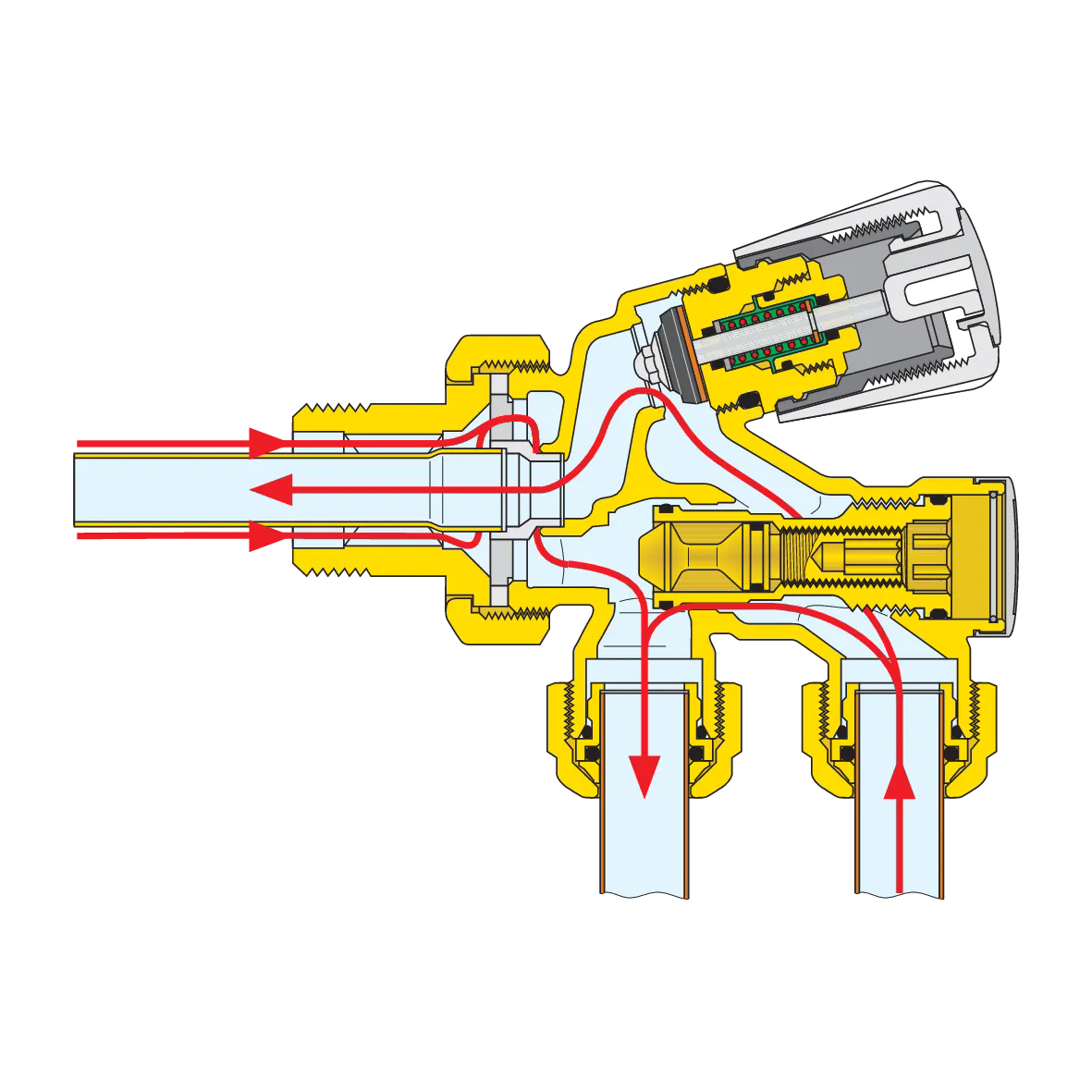

单/双管互换型温控阀。
可配套机械式、电子式或热电式执行器。
适合于铜管和塑料管。
技术数据
耐压: 10 bar
耐温: 5–100 °C
间距: 40 mm
饰面: 镀铬
注流管: 30 cm
材质：黄铜
pdf
图纸和规范
| 编号 | 散热器接口 | 管道接口 | Kv 单管 |
|---|---|---|---|
| 455400 | G 1/2" A (ISO 228-1) M 进水口 | 23 p,1.5 出水口 | 2.0 m³/h |
|
Kv 双管
1.10 m³/h
|
|
||
| 455500 | G 3/4" A (ISO 228-1) M 进水口 | 23 p, 1.5，出水口 | 2.0 m³/h |
|
Kv 双管
1.10 m³/h
|
|
||
| 455600 | G 1" A (ISO 228-1) M 进水口, 正扣 | 23 p, 1.5，出水口 | 2.0 m³/h |
|
Kv 双管
1.10 m³/h
|
|
||
|
3D models
产品概述
卡莱菲，455600。单/双管互换型温控阀。可配套机械式、电子式或热电式执行器。适合于铜管和塑料管。散热器接口: G 1" A (ISO 228-1) M，进水口，正扣。管道接口: 23 p, 1.5，出水口。卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。间距: 40 mm。饰面: 镀铬。注流管: 30 cm。Kv 单管: 2.0 m³/h。 Kv 双管: 1.10 m³/h。材质：黄铜。
|
|||
| 455601 | G 1" A (ISO 228-1) M 进水口，反扣 | 23 p, 1.5，出水口 | 2.0 m³/h |
|
Kv 双管
1.10 m³/h
|
|
||
|
3D models
产品概述
卡莱菲，455601。单/双管互换型温控阀。可配套机械式、电子式或热电式执行器。适合于铜管和塑料管。散热器接口: G 1" A (ISO 228-1) M，进水口，反扣。管道接口: 23 p, 1.5，出水口。卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。间距: 40 mm。饰面: 镀铬。注流管: 30 cm。Kv 单管: 2.0 m³/h。 Kv 双管: 1.10 m³/h。材质：黄铜。
|
|||
