231型

DYNAMICAL®，直形动态平衡型温控阀，可安装恒温控制器或热电执行器。

Go to

下载图片

产品描述

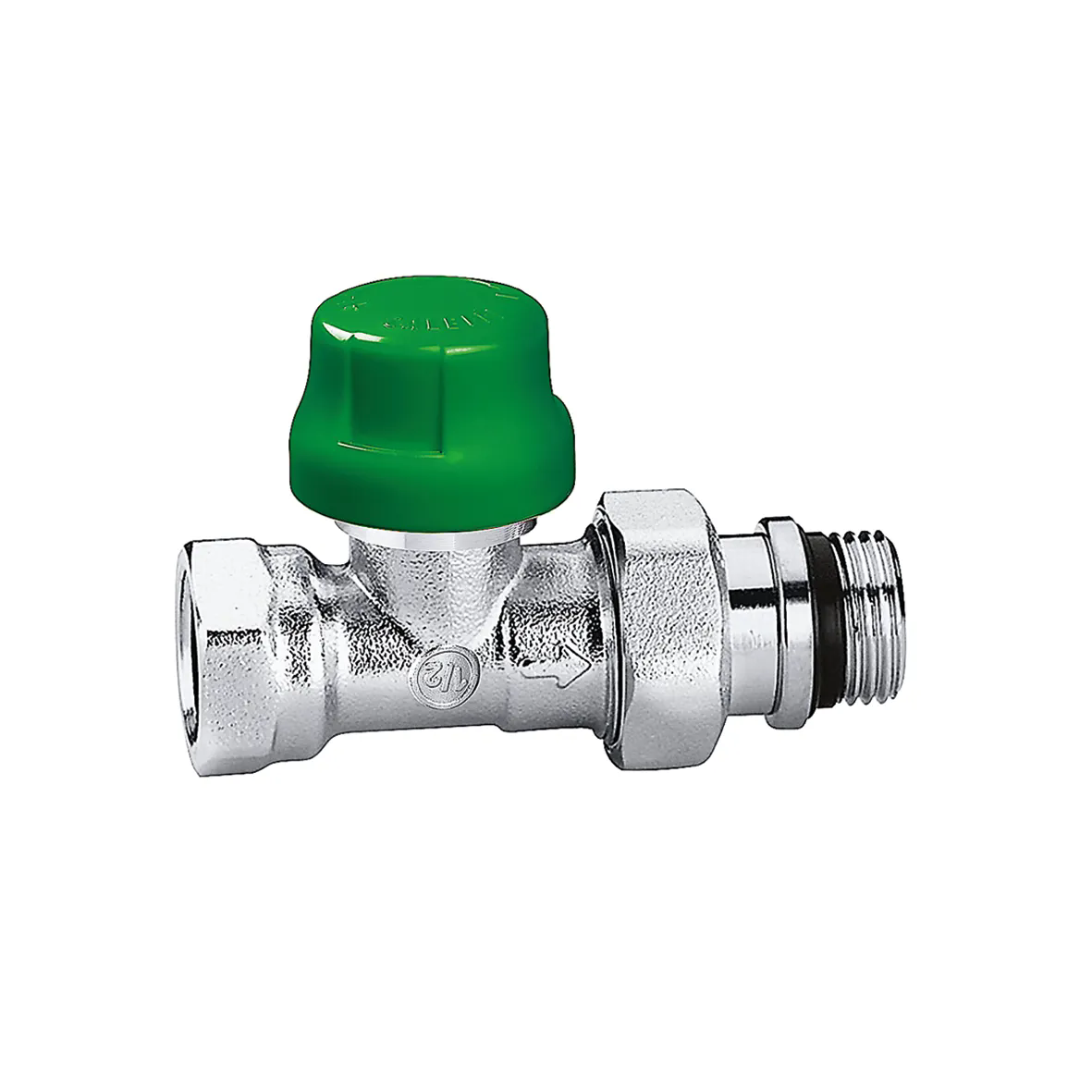

直型动态平衡型温控阀。
可配套机械式、电子式或热电执行器。
直型钢管式连接。
专利产品。

技术数据

耐压: 10 bar

耐温: 5–95 °C

表面: 镀铬

材质：黄铜

下载

图纸和规范

编号	散热器接口	管道接口	备注
231302	G 3/8" A (ISO 228-1) M 入水口，直型连接	G 3/8" (ISO 228-1) F 出水口, 直型连接	-
流量调节范围 20–120 l/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231302-TST.dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231302-TST.dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231302(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231302(STP).stp bim 产品概述卡莱菲，231302，DYNAMICAL。直型动态平衡型温控阀。可配套机械式、电子式或热电执行器。直型钢管式连接。散热器接口: G 3/8" A (ISO 228-1) M，入水口，直型连接。管道接口: G 3/8" (ISO 228-1) F，出水口，直型连接。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 20–120 l/h。材质：黄铜。
231312	G 3/8" A (ISO 228-1) M 入水口	G 3/8" (ISO 228-1) F 出水口	低流量型
流量调节范围 10–80 l/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231312(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231312(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231312(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231312(stp).stp bim 产品概述卡莱菲，231312，DYNAMICAL。直型动态平衡型温控阀。可配套机械式、电子式或热电执行器。直型钢管式连接。散热器接口: G 3/8" A (ISO 228-1) M，入水口，直型连接。管道接口: G 3/8" (ISO 228-1) F，出水口，直型连接。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 10–80 l/h。材质：黄铜。
231402	G 1/2" A (ISO 228-1) M 直型连接	G 1/2" (ISO 228-1) F 直型连接	-
Flow rate regulation range 20–120 l/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231402-TST.dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231402-TST.dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231402(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231402(STP).stp bim 产品概述卡莱菲，231402，DYNAMICAL。直型动态平衡型温控阀。可配套机械式、电子式或热电执行器。直型钢管式连接。散热器接口: G 1/2" A (ISO 228-1) M，直型连接。管道接口: G 1/2" (ISO 228-1) F，直型连接。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 20–120 l/h。材质：黄铜。
231412	G 1/2" A (ISO 228-1) M	G 1/2" (ISO 228-1) F	低流量型
流量调节范围 10–80 l/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231412(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231412(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231412(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231412(stp).stp bim 产品概述卡莱菲，231412，DYNAMICAL。直型动态平衡型温控阀。可配套机械式、电子式或热电执行器。直型钢管式连接。散热器接口: G 1/2" A (ISO 228-1) M。管道接口: G 1/2" (ISO 228-1) F。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 10–80 l/h。材质：黄铜。
231500	G 3/4" A (ISO 228-1) M 直型连接	G 3/4" (ISO 228-1) F 直型连接	无橡胶密封
流量调节范围 20–120 l/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231500(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231500(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231500(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250826/231500(STP).stp bim 产品概述卡莱菲，231500，DYNAMICAL。直型动态平衡型温控阀。可配套机械式、电子式或热电执行器。直型钢管式连接。散热器接口: G 3/4" A (ISO 228-1) M，直型连接。管道接口: G 3/4" (ISO 228-1) F，直型连接。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 20–120 l/h。材质：黄铜。
