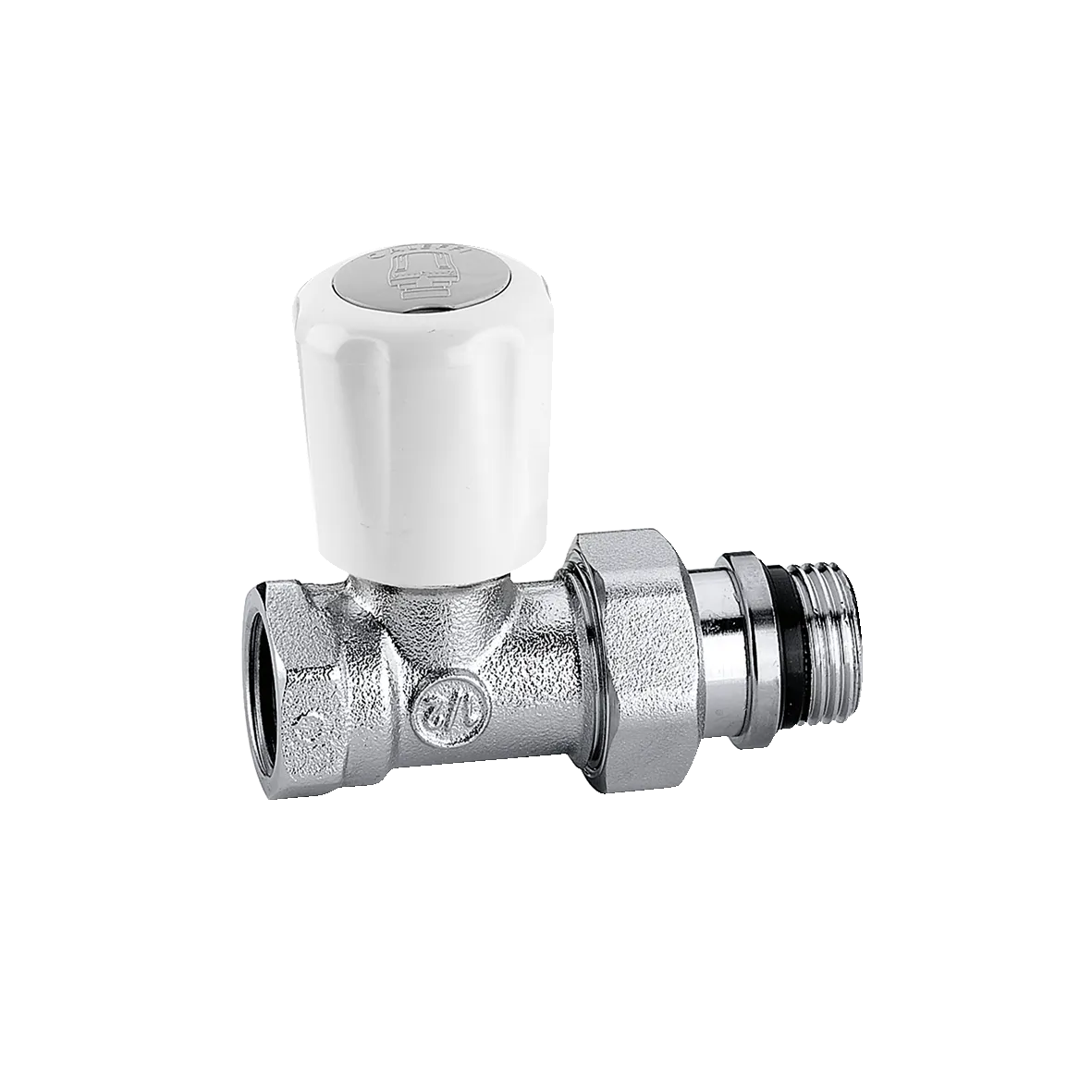

直型手/自动互换型温控阀。
产品描述
直型手/自动互换型温控阀。
可配套机械式、电子式或热电执行器。
适合于钢管。
技术数据
耐压: 10 bar
可调温度范围: 5–100 °C
表面: 镀铬
材质：黄铜
pdf
图纸和规范
| 编号 | 散热器接口 | 管道接口 | 备注 |
|---|---|---|---|
| 402302 | G 3/8" A (ISO 228-1) M 入水口，直型连接 | G 3/8" (ISO 228-1) F 出水口，直型连接 | - |
|
Kv
1.35 m³/h
|
|
||
|
3D models
产品概述
卡莱菲，402302。直型手/自动互换型温控阀。可配套机械式、电子式或热电执行器。适合于钢管。散热器: G 3/8" A (ISO 228-1) M，入水口，直型连接。管道接口: G 3/8" (ISO 228-1) F，出水口，直型连接。 耐压: 10 bar。可调温度范围: 5–100 °C。表面: 镀铬。Kv: 1.35 m³/h。材质：黄铜。
|
|||
| 402402 | G 1/2" A (ISO 228-1) M 入水口，直型连接 | G 1/2" (ISO 228-1) F 出水口，直型连接 | - |
|
Kv
1.79 m³/h
|
|
||
| 402500 | G 3/4" A (ISO 228-1) M 入水口，直型连接 | G 3/4" (ISO 228-1) F end 出水口，直型连接 | 无橡胶密封 |
|
Kv
2.58 m³/h
|
|
||
|
3D models
产品概述
卡莱菲，402500。直型手/自动互换型温控阀。可配套机械式、电子式或热电执行器。适合于钢管。散热器: G 3/4" A (ISO 228-1) M，入水口，直型连接。管道接口: G 3/4" (ISO 228-1) F，出水口，直型连接。 耐压: 10 bar。可调温度范围: 5–100 °C。表面: 镀铬。Kv: 2.58 m³/h。材质：黄铜。
|
|||
| 402603 | G 1" A (ISO 228-1) M 入水口，直型连接 | G 1" (ISO 228-1) F 出水口，直型连接 | 无橡胶密封 |
|
Kv
4.43 m³/h
|
|
||
|
3D models
产品概述
卡莱菲，402603。直型手/自动互换型温控阀。可配套机械式、电子式或热电执行器。适合于钢管。散热器: G 1" A (ISO 228-1) M，入水口，直型连接。管道接口: G 1" (ISO 228-1) F，出水口，直型连接。 耐压: 10 bar。可调温度范围: 5–100 °C。表面: 镀铬。Kv: 4.43 m³/h。材质：黄铜。
|
|||
bim
dwg
dxf
