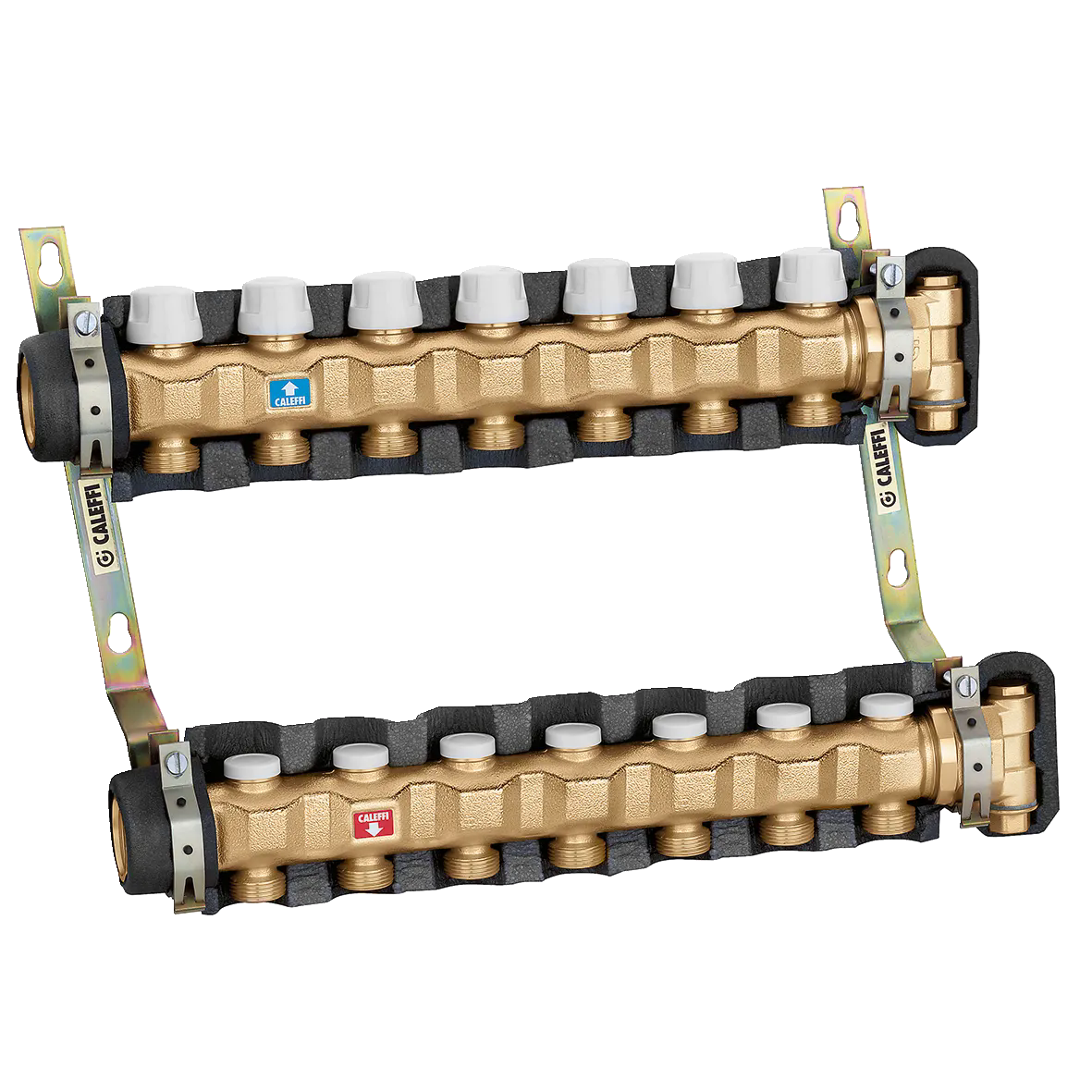

用于制冷系统的预组装集分水器，带保温壳。
产品描述
制冷型预组装集分水器。
包含：
- 带温控阀的回水主管，可配备热电执行器
- 带流量预调节阀的供水主管；
- 658100型支架一对；
- 364276型1 1/4"M x 1" F的变径一对；
- 主管双接口堵头一对；
预制热压保温壳。
技术数据
耐压: 10 bar
耐温: 5–100 °C
支管间距: 50 mm
pdf
图纸和规范
| 编号 | 口径 | 支管口径 |
|---|---|---|
| 6637C5 IS | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 3 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6637C5 IS。制冷型预组装集分水器。包含：- 带温控阀的回水主管，可配备热电执行器；- 带流量预调节阀的供水主管；- 658100型支架一对；- 364276型1 1/4"M x 1" F的变径一对；- 主管双接口堵头一对；预制热压保温壳。口径: G 1 1/4" (ISO 228-1) F。支路间距: G 3/4" A (ISO 228-1) M，3 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
||
| 6637D5 IS | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 4 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6637D5 IS。制冷型预组装集分水器。包含：- 带温控阀的回水主管，可配备热电执行器；- 带流量预调节阀的供水主管；- 658100型支架一对；- 364276型1 1/4"M x 1" F的变径一对；- 主管双接口堵头一对；预制热压保温壳。口径: G 1 1/4" (ISO 228-1) F。支路间距: G 3/4" A (ISO 228-1) M，4 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
||
| 6637E5 IS | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 5 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6637E5 IS。制冷型预组装集分水器。包含：- 带温控阀的回水主管，可配备热电执行器；- 带流量预调节阀的供水主管；- 658100型支架一对；- 364276型1 1/4"M x 1" F的变径一对；- 主管双接口堵头一对；预制热压保温壳。口径: G 1 1/4" (ISO 228-1) F。支路间距: G 3/4" A (ISO 228-1) M，5 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
||
| 6637F5 IS | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 6 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6637F5 IS。制冷型预组装集分水器。包含：- 带温控阀的回水主管，可配备热电执行器；- 带流量预调节阀的供水主管；- 658100型支架一对；- 364276型1 1/4"M x 1" F的变径一对；- 主管双接口堵头一对；预制热压保温壳。口径: G 1 1/4" (ISO 228-1) F。支路间距: G 3/4" A (ISO 228-1) M，6 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
||
| 6637G5 IS | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 7 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6637G5 IS。制冷型预组装集分水器。包含：- 带温控阀的回水主管，可配备热电执行器；- 带流量预调节阀的供水主管；- 658100型支架一对；- 364276型1 1/4"M x 1" F的变径一对；- 主管双接口堵头一对；预制热压保温壳。口径: G 1 1/4" (ISO 228-1) F。支路间距: G 3/4" A (ISO 228-1) M，7 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
||
| 6637H5 IS | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 8 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6637H5 IS。制冷型预组装集分水器。包含：- 带温控阀的回水主管，可配备热电执行器；- 带流量预调节阀的供水主管；- 658100型支架一对；- 364276型1 1/4"M x 1" F的变径一对；- 主管双接口堵头一对；预制热压保温壳。口径: G 1 1/4" (ISO 228-1) F。支路间距: G 3/4" A (ISO 228-1) M，8 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
||
| 6637I5 IS | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 9 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6637I5 IS。制冷型预组装集分水器。包含：- 带温控阀的回水主管，可配备热电执行器；- 带流量预调节阀的供水主管；- 658100型支架一对；- 364276型1 1/4"M x 1" F的变径一对；- 主管双接口堵头一对；预制热压保温壳。口径: G 1 1/4" (ISO 228-1) F。支路间距: G 3/4" A (ISO 228-1) M，9 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
||
| 6637L5 IS | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 10 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6637L5 IS。制冷型预组装集分水器。包含：- 带温控阀的回水主管，可配备热电执行器；- 带流量预调节阀的供水主管；- 658100型支架一对；- 364276型1 1/4"M x 1" F的变径一对；- 主管双接口堵头一对；预制热压保温壳。口径: G 1 1/4" (ISO 228-1) F。支路间距: G 3/4" A (ISO 228-1) M，10 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
||
| 6637M5 IS | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 11 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6637M5 IS。制冷型预组装集分水器。包含：- 带温控阀的回水主管，可配备热电执行器；- 带流量预调节阀的供水主管；- 658100型支架一对；- 364276型1 1/4"M x 1" F的变径一对；- 主管双接口堵头一对；预制热压保温壳。口径: G 1 1/4" (ISO 228-1) F。支路间距: G 3/4" A (ISO 228-1) M，11 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
||
| 6637N5 IS | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 12 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6637N5 IS。制冷型预组装集分水器。包含：- 带温控阀的回水主管，可配备热电执行器；- 带流量预调节阀的供水主管；- 658100型支架一对；- 364276型1 1/4"M x 1" F的变径一对；- 主管双接口堵头一对；预制热压保温壳。口径: G 1 1/4" (ISO 228-1) F。支路间距: G 3/4" A (ISO 228-1) M，12 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
||
| 6637O5 IS | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 13 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6637O5 IS。制冷型预组装集分水器。包含：- 带温控阀的回水主管，可配备热电执行器；- 带流量预调节阀的供水主管；- 658100型支架一对；- 364276型1 1/4"M x 1" F的变径一对；- 主管双接口堵头一对；预制热压保温壳。口径: G 1 1/4" (ISO 228-1) F。支路间距: G 3/4" A (ISO 228-1) M，13 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
||
