预组装集分水器。
产品描述
预组装集分水器。
包含：
- 供水主管，每个支路带流量预调节平衡阀；
- 回水主管，每个支路带温控阀，可安装热电执行器自动控温；
- 末端组件：双接口堵头，带手动排气阀和堵头；
- 分水器支架，将分水器固定在箱体内或墙上；
- 快接式卡套，将分水器供回水管固定在分水器支架上。
技术数据
耐压: 10 bar
耐温: 5–100 °C
间距: 50 mm
pdf

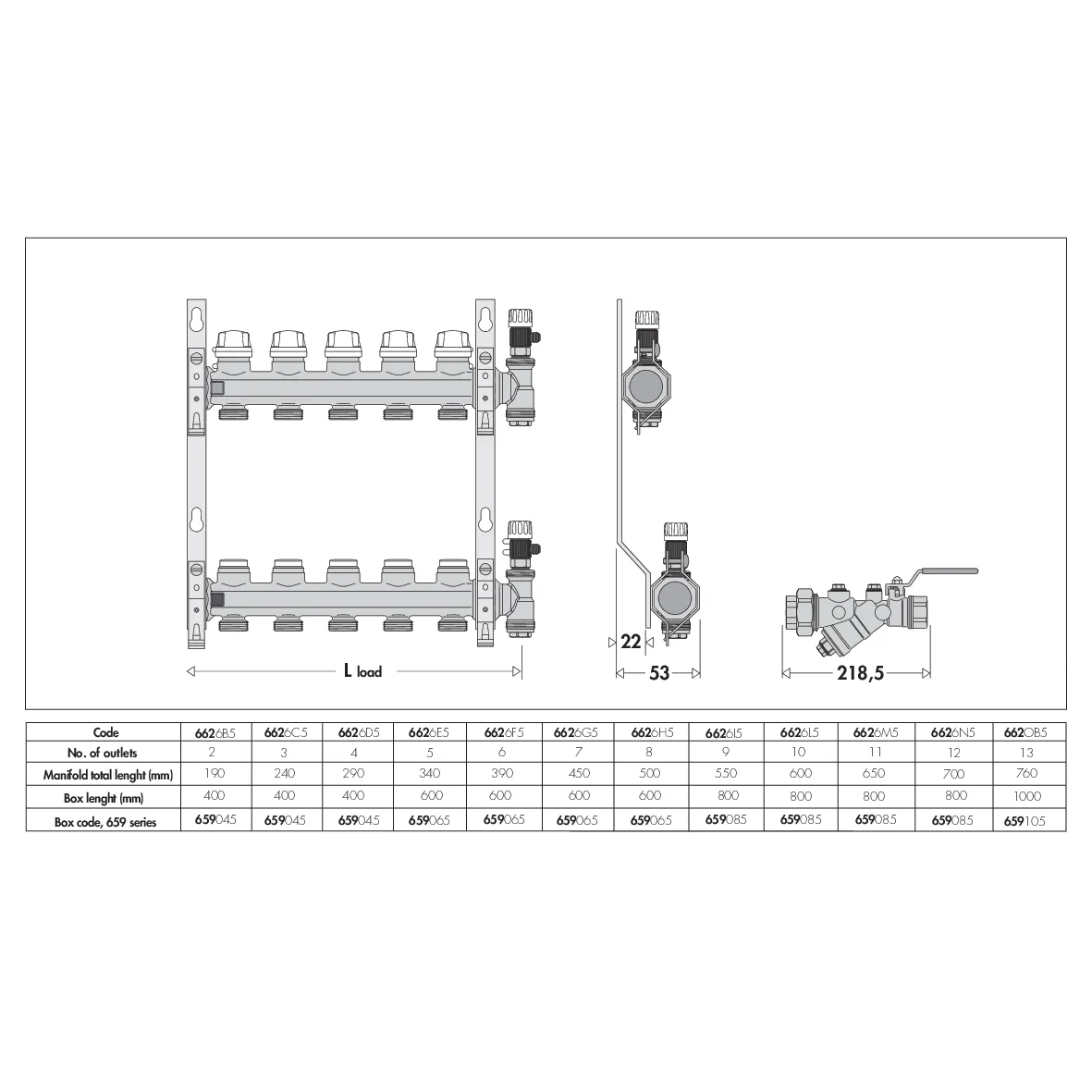

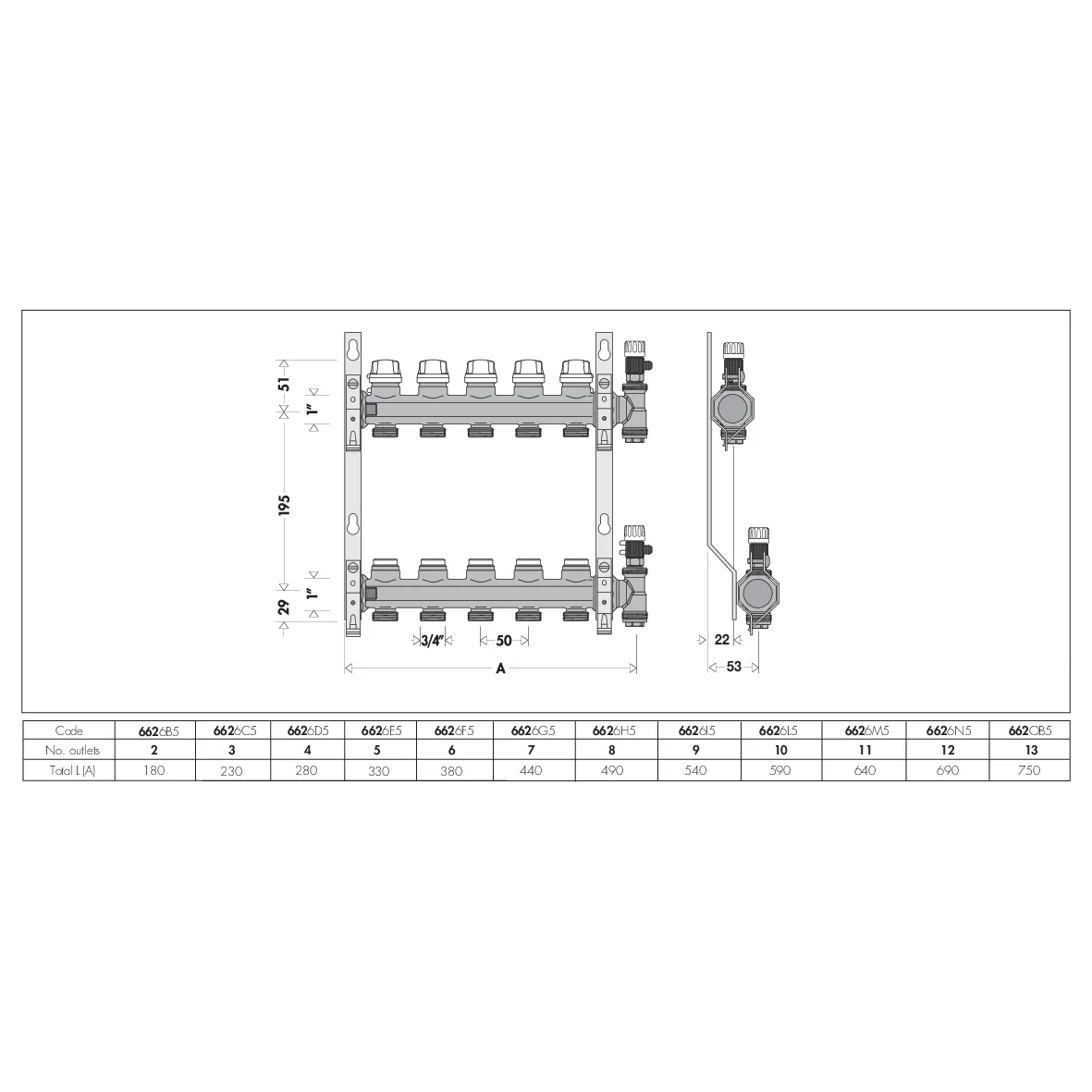

图纸和规范
| 编号 | 口径 | 间距 |
|---|---|---|
| 6626B5 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 2 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6626B5。预组装集分水器。包含：-供水主管，每个支路带流量预调节平衡阀-回水主管，每个支路带温控阀，可安装热电执行器自动控温-末端组件：双接口堵头，带手动排气阀和堵头；-分水器支架，将分水器固定在箱体内或墙上；-快接式卡套，将分水器供回水管固定在分水器支架上。口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M， 2 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。间距: 50 mm。
|
||
| 6626C5 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 3 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6626C5。预组装集分水器。包含：-供水主管，每个支路带流量预调节平衡阀-回水主管，每个支路带温控阀，可安装热电执行器自动控温-末端组件：双接口堵头，带手动排气阀和堵头；-分水器支架，将分水器固定在箱体内或墙上；-快接式卡套，将分水器供回水管固定在分水器支架上。口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M， 3 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。间距: 50 mm。
|
||
| 6626D5 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 4 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6626D5。预组装集分水器。包含：-供水主管，每个支路带流量预调节平衡阀-回水主管，每个支路带温控阀，可安装热电执行器自动控温-末端组件：双接口堵头，带手动排气阀和堵头；-分水器支架，将分水器固定在箱体内或墙上；-快接式卡套，将分水器供回水管固定在分水器支架上。口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M， 4 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。间距: 50 mm。
|
||
| 6626E5 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 5 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6626E5。预组装集分水器。包含：-供水主管，每个支路带流量预调节平衡阀-回水主管，每个支路带温控阀，可安装热电执行器自动控温-末端组件：双接口堵头，带手动排气阀和堵头；-分水器支架，将分水器固定在箱体内或墙上；-快接式卡套，将分水器供回水管固定在分水器支架上。口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M， 5支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。间距: 50 mm。
|
||
| 6626F5 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 6 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6626F5。预组装集分水器。包含：-供水主管，每个支路带流量预调节平衡阀-回水主管，每个支路带温控阀，可安装热电执行器自动控温-末端组件：双接口堵头，带手动排气阀和堵头；-分水器支架，将分水器固定在箱体内或墙上；-快接式卡套，将分水器供回水管固定在分水器支架上。口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M， 6支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。间距: 50 mm。
|
||
| 6626G5 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 7 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6626G5。预组装集分水器。包含：-供水主管，每个支路带流量预调节平衡阀-回水主管，每个支路带温控阀，可安装热电执行器自动控温-末端组件：双接口堵头，带手动排气阀和堵头；-分水器支架，将分水器固定在箱体内或墙上；-快接式卡套，将分水器供回水管固定在分水器支架上。口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M， 7 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。间距: 50 mm。
|
||
| 6626H5 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 8 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6626H5。预组装集分水器。包含：-供水主管，每个支路带流量预调节平衡阀-回水主管，每个支路带温控阀，可安装热电执行器自动控温-末端组件：双接口堵头，带手动排气阀和堵头；-分水器支架，将分水器固定在箱体内或墙上；-快接式卡套，将分水器供回水管固定在分水器支架上。口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M， 8 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。间距: 50 mm。
|
||
| 6626I5 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 9 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6626I5。预组装集分水器。包含：-供水主管，每个支路带流量预调节平衡阀-回水主管，每个支路带温控阀，可安装热电执行器自动控温-末端组件：双接口堵头，带手动排气阀和堵头；-分水器支架，将分水器固定在箱体内或墙上；-快接式卡套，将分水器供回水管固定在分水器支架上。口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M， 9 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。间距: 50 mm。
|
||
| 6626L5 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 10 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6626L5。预组装集分水器。包含：-供水主管，每个支路带流量预调节平衡阀-回水主管，每个支路带温控阀，可安装热电执行器自动控温-末端组件：双接口堵头，带手动排气阀和堵头；-分水器支架，将分水器固定在箱体内或墙上；-快接式卡套，将分水器供回水管固定在分水器支架上。口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M， 10 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。间距: 50 mm。
|
||
| 6626M5 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 11 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6626M5。预组装集分水器。包含：-供水主管，每个支路带流量预调节平衡阀-回水主管，每个支路带温控阀，可安装热电执行器自动控温-末端组件：双接口堵头，带手动排气阀和堵头；-分水器支架，将分水器固定在箱体内或墙上；-快接式卡套，将分水器供回水管固定在分水器支架上。口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M， 11 支管，卡莱菲专用接头连接方式。耐压: 10 bar。可调温度范围: 5–100 °C。间距: 50 mm。
|
||
| 6626N5 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 12 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6626N5。预组装集分水器。包含：-供水主管，每个支路带流量预调节平衡阀-回水主管，每个支路带温控阀，可安装热电执行器自动控温-末端组件：双接口堵头，带手动排气阀和堵头；-分水器支架，将分水器固定在箱体内或墙上；-快接式卡套，将分水器供回水管固定在分水器支架上。口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M， 12 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。间距: 50 mm。
|
||
| 6626O5 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 13 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6626O5。预组装集分水器。包含：-供水主管，每个支路带流量预调节平衡阀-回水主管，每个支路带温控阀，可安装热电执行器自动控温-末端组件：双接口堵头，带手动排气阀和堵头；-分水器支架，将分水器固定在箱体内或墙上；-快接式卡套，将分水器供回水管固定在分水器支架上。口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M， 13 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。间距: 50 mm。
|
||
