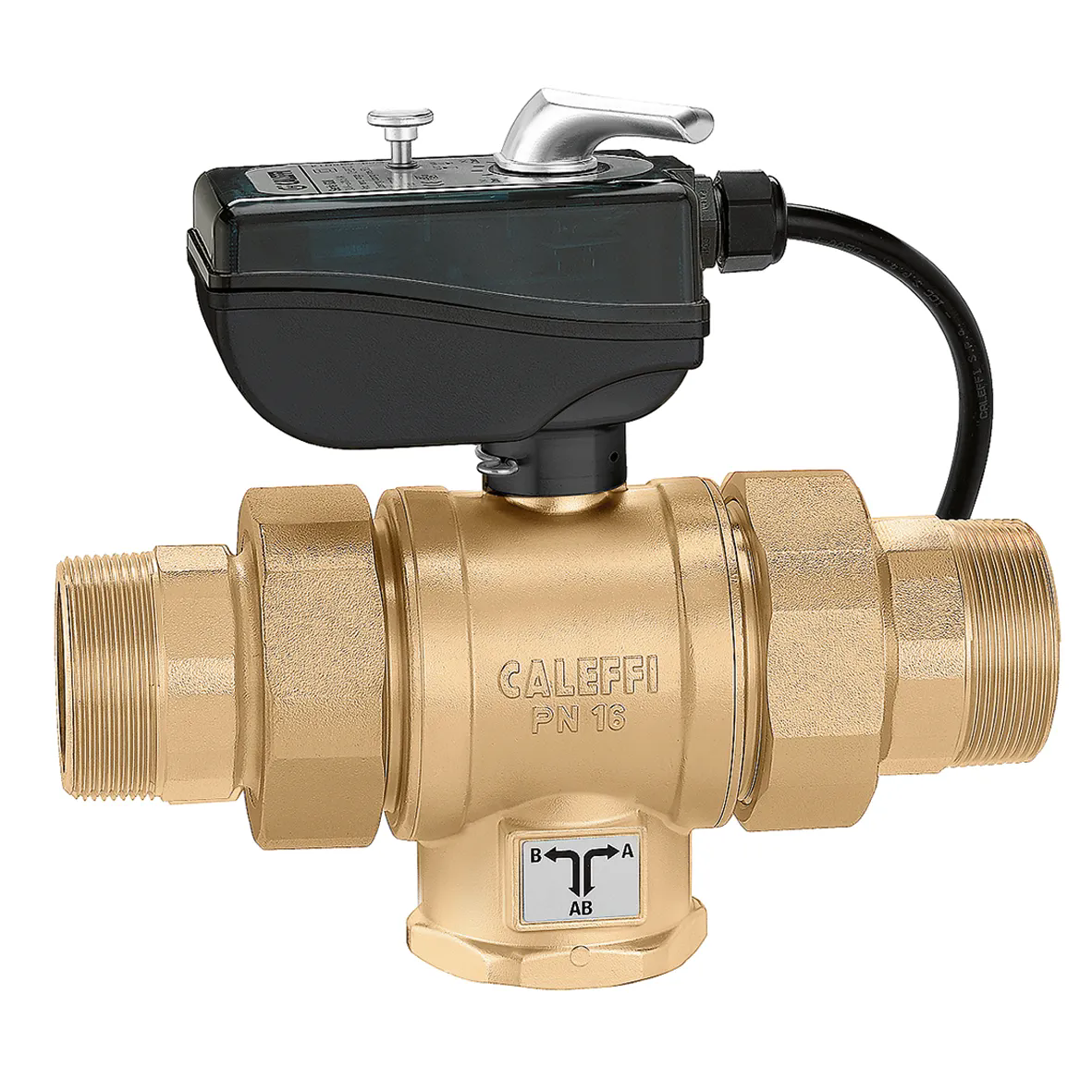

电动三通球阀，90°旋转 - “T”形合流。
产品描述
电动三通球阀。90° 旋转-‘T’型合流。
三点式电动执行器。
执行器扭矩15 N·m。
带辅助控制开关。
技术数据
耐压: 16 bar
耐温: -10–110 °C
环境温度: -10–55 °C
保护级别: IP 65
辅助控制电流 (230 V): 6 (2) A
认证
pdf
图纸和规范
| 编号 | 口径 | 电源 | Kv |
|---|---|---|---|
| 638153 | R 3/4" (EN 10226-1) M | 230 V AC | 9.5 m³/h |
|
|
|
||
|
2D drawings
 dwg
分享
下载
 dxf
分享
下载
3D models
产品概述
卡莱菲，638153。电动三通球阀。90° 旋转-‘T’型合流。三点式电动执行器。执行器扭矩15 N·m。带辅助控制开关。口径: R 3/4" (EN 10226-1) M。耐压: 16 bar。耐温: -10–110 °C。环境温度: -10–55 °C。电源: 230 V AC。保护级别: IP 65。辅助控制电流 (230 V): 6 (2) A。Kv: 9.5 m³/h。
|
|||
| 638163 | R 1" (EN 10226-1) M | 230 V AC | 12.9 m³/h |
|
|
|
||
| 638173 | R 1 1/4" (EN 10226-1) M | 230 V AC | 24.7 m³/h |
|
|
|
||
| 638183 | R 1 1/2" (EN 10226-1) M | 230 V AC | 47 m³/h |
|
|
|
||
| 638193 | R 2" (EN 10226-1) M | 230 V AC | 50 m³/h |
|
|
|
||
| 638155 | R 3/4" (EN 10226-1) M | 24 V AC | 9.5 m³/h |
|
|
|
||
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，638155。电动三通球阀。90° 旋转-‘T’型合流。三点式电动执行器。执行器扭矩15 N·m。带辅助控制开关。口径: R 3/4" (EN 10226-1) M。耐压: 16 bar。耐温: -10–110 °C。环境温度: -10–55 °C。电源: 24 V AC。保护级别: IP 65。辅助控制电流 (230 V): 6 (2) A。Kv: 9.5m³/h。
|
|||
| 638165 | R 1" (EN 10226-1) M | 24 V AC | 12.9 m³/h |
|
|
|
||
| 638175 | R 1 1/4" (EN 10226-1) M | 24 V AC | 24.7 m³/h |
|
|
|
||
| 638185 | R 1 1/2" (EN 10226-1) M | 24 V AC | 47 m³/h |
|
|
|
||
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，638185。电动三通球阀。90° 旋转-‘T’型合流。三点式电动执行器。执行器扭矩15 N·m。带辅助控制开关。口径: R 1 1/2" (EN 10226-1) M。耐压: 16 bar。耐温: -10–110 °C。环境温度: -10–55 °C。电源: 24 V AC。保护级别: IP 65。辅助控制电流 (230 V): 6 (2) A。Kv: 47m³/h。
|
|||
| 638195 | R 2" (EN 10226-1) M | 24 V AC | 50 m³/h |
|
|
|
||
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，638195。电动三通球阀。90° 旋转-‘T’型合流。三点式电动执行器。执行器扭矩15 N·m。带辅助控制开关。口径: R 2" (EN 10226-1) M。耐压: 16 bar。耐温: -10–110 °C。环境温度: -10–55 °C。电源: 24 V AC。保护级别: IP 65。辅助控制电流 (230 V): 6 (2) A。Kv: 50m³/h。
|
|||
