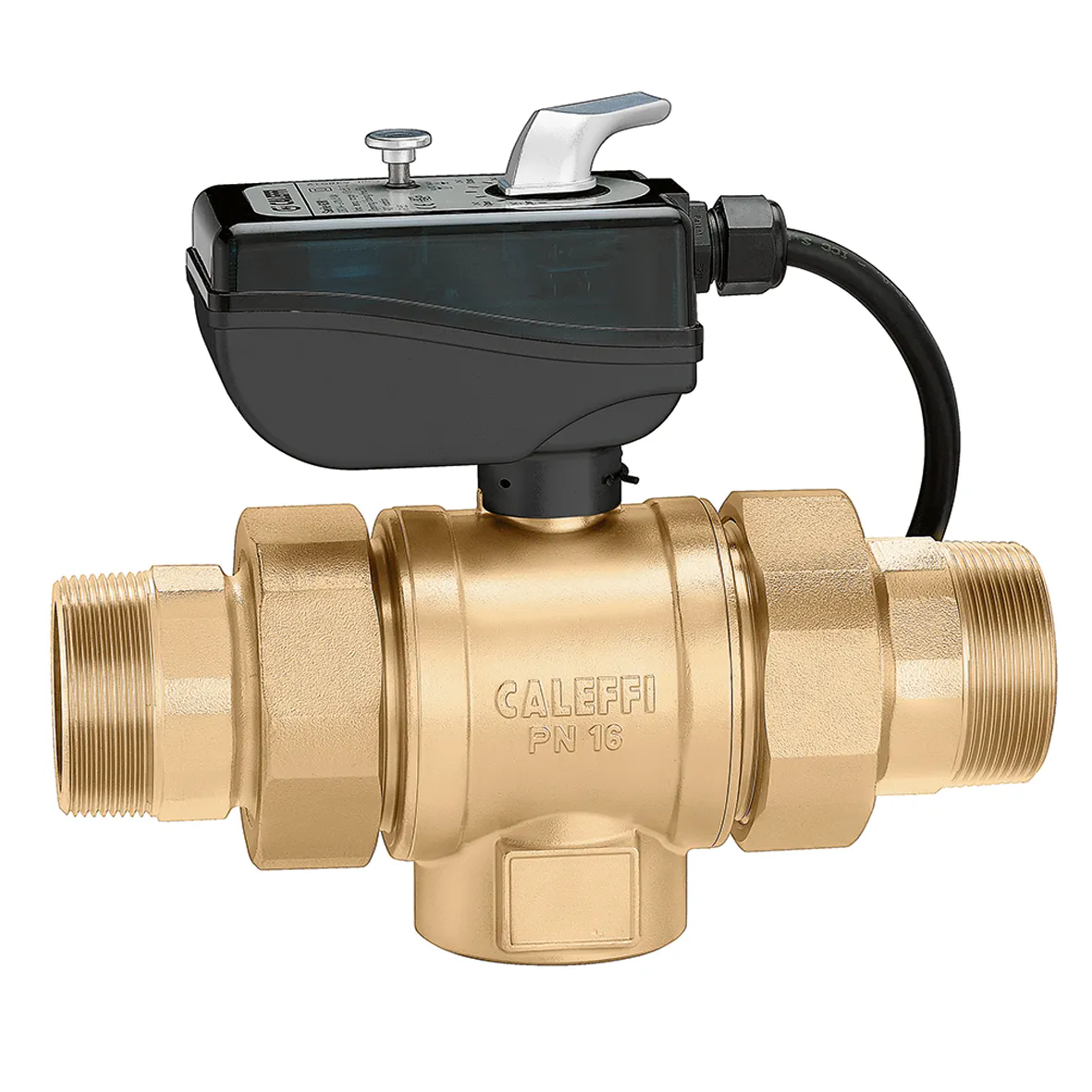

电动两通球阀。配三点式执行器。
产品描述
电动两通球阀。
三点式电动执行器。
执行器扭矩15 N·m。
带辅助控制开关。
技术数据
耐压: 16 bar
耐温: -10–110 °C
环境温度: -10–55 °C
保护级别: IP 65
辅助控制电流 (230 V): 6 (2) A
最大压差: 10 bar, 5 bar
认证
pdf
图纸和规范
| 编号 | 口径 | 电源 | Kv |
|---|---|---|---|
| 638052 | R 3/4" (EN 10226-1) M | 230 V AC | 17 m³/h |
|
|
|
||
|
2D drawings
 dwg
分享
下载
 dxf
分享
下载
3D models
产品概述
卡莱菲，638052。电动两通球阀。三点式电动执行器。执行器扭矩15 N·m。带辅助控制开关。口径: R 3/4" (EN 10226-1) M。耐压: 16 bar。耐温: -10–110 °C。环境温度: -10–55 °C。电源: 230 V AC。 保护级别: IP 65。辅助控制电流 (230 V): 6 (2) A。最大压差: 10 bar。Kv: 17 m³/h。
|
|||
| 638062 | R 1" (EN 10226-1) M | 230 V AC | 36.5 m³/h |
|
|
|
||
| 638072 | R 1 1/4" (EN 10226-1) M | 230 V AC | 48 m³/h |
|
|
|
||
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，638072。电动两通球阀。三点式电动执行器。执行器扭矩15 N·m。带辅助控制开关。口径: R 1 1/4" (EN 10226-1) M。耐压: 16 bar。耐温: -10–110 °C。环境温度: -10–55 °C。电源: 230 V AC。 保护级别: IP 65。辅助控制电流 (230 V): 6 (2) A。最大压差: 10 bar。Kv: 48 m³/h。
|
|||
| 638082 | R 1 1/2" (EN 10226-1) M | 230 V AC | 77 m³/h |
|
|
|
||
| 638092 | R 2" (EN 10226-1) M | 230 V AC | 140 m³/h |
|
|
|
||
| 638054 | R 3/4" (EN 10226-1) M | 24 V AC | 17 m³/h |
|
|
|
||
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，638054。电动两通球阀。三点式电动执行器。执行器扭矩15 N·m。带辅助控制开关。口径: R 3/4" (EN 10226-1) M。耐压: 16 bar。耐温: -10–110 °C。环境温度: -10–55 °C。电源: 24 V AC。 保护级别: IP 65。辅助控制电流 (230 V): 6 (2) A。最大压差: 10 bar。Kv: 17 m³/h。
|
|||
| 638064 | R 1" (EN 10226-1) M | 24 V AC | 36.5 m³/h |
|
|
|
||
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，638064。电动两通球阀。三点式电动执行器。执行器扭矩15 N·m。带辅助控制开关。口径: R 1" (EN 10226-1) M。耐压: 16 bar。耐温: -10–110 °C。环境温度: -10–55 °C。电源: 24 V AC。 保护级别: IP 65。辅助控制电流 (230 V): 6 (2) A。最大压差: 10 bar。Kv: 36.5 m³/h。
|
|||
| 638074 | R 1 1/4" (EN 10226-1) M | 24 V AC | 48 m³/h |
|
|
|
||
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，638074。电动两通球阀。三点式电动执行器。执行器扭矩15 N·m。带辅助控制开关。口径: R 1 1/4" (EN 10226-1) M。耐压: 16 bar。耐温: -10–110 °C。环境温度: -10–55 °C。电源: 24 V AC。 保护级别: IP 65。辅助控制电流 (230 V): 6 (2) A。最大压差: 10 bar。Kv: 48 m³/h。
|
|||
| 638084 | R 1 1/2" (EN 10226-1) M | 24 V AC | 77 m³/h |
|
|
|
||
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，638084。电动两通球阀。三点式电动执行器。执行器扭矩15 N·m。带辅助控制开关。口径: R 1 1/2" (EN 10226-1) M。耐压: 16 bar。耐温: -10–110 °C。环境温度: -10–55 °C。电源: 24 V AC。 保护级别: IP 65。辅助控制电流 (230 V): 6 (2) A。最大压差: 10 bar。Kv: 77 m³/h。
|
|||
| 638094 | R 2" (EN 10226-1) M | 24 V AC | 140 m³/h |
|
|
|
||
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，638094。电动两通球阀。三点式电动执行器。执行器扭矩15 N·m。带辅助控制开关。口径: R 2" (EN 10226-1) M。耐压: 16 bar。耐温: -10–110 °C。环境温度: -10–55 °C。电源: 24 V AC。 保护级别: IP 65。辅助控制电流 (230 V): 6 (2) A。最大压差: 10 bar。Kv: 140 m³/h。
|
|||
