5202型

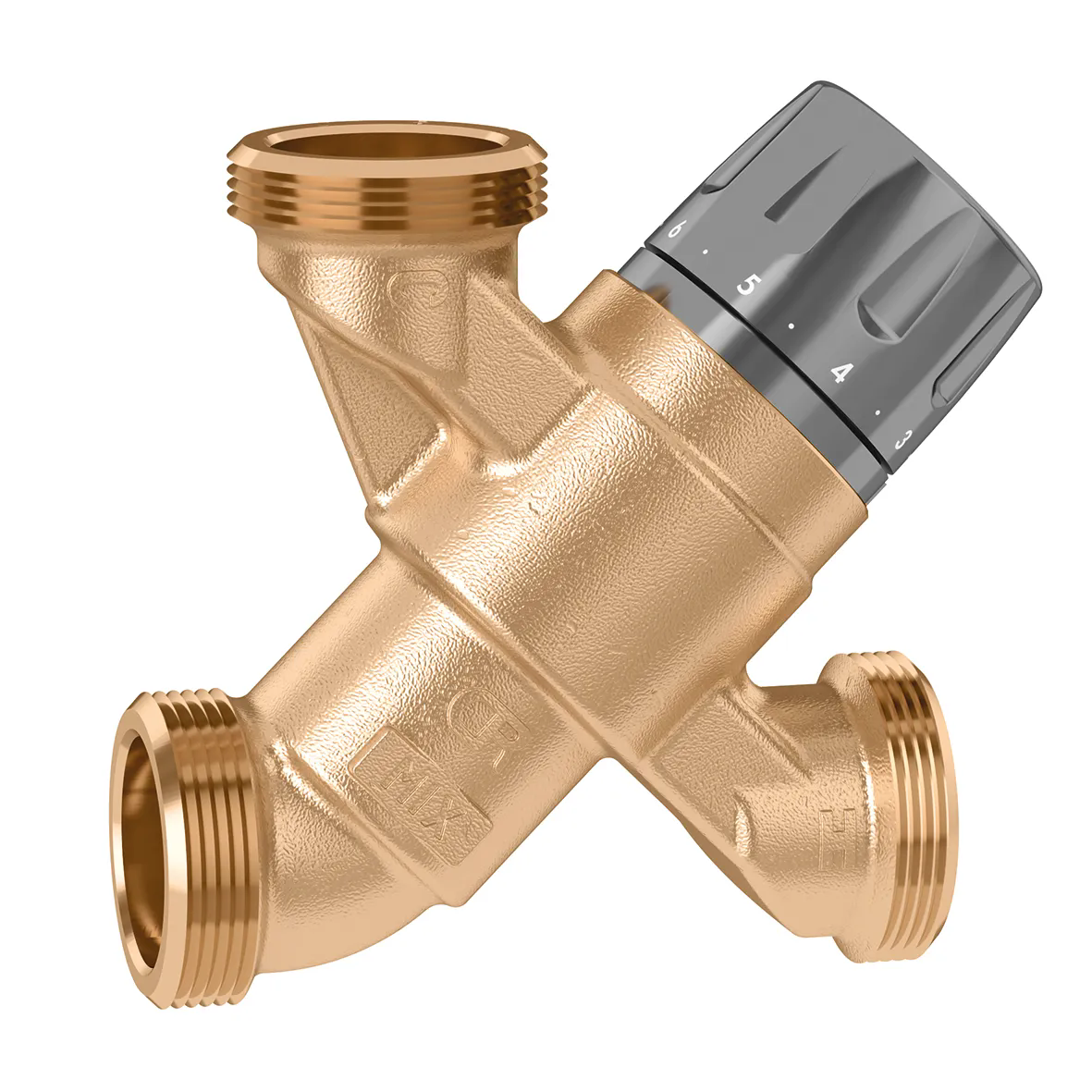

地板采暖系统恒温混合阀

Go to

下载图片

产品描述

地板采暖系统恒温混合阀。

技术数据

耐压: 10 bar

可调温度范围: 2–85 °C

材质：防脱锌铜合金 DR

下载

图纸和规范

编号	口径	温度调节范围	DN
520251	G 3/4" A (ISO 228-1) M	20–43 °C	DN 20 (阀体)
Kv 1.4 m³/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/520251(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/520251(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/520251(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/520251(stp).stp bim 产品概述卡莱菲，520251。地板采暖系统恒温混合阀。口径: G 3/4" A (ISO 228-1) M。耐压: 10 bar。可调温度范围: 2–85 °C。温度调节范围: 20–43 °C。DN: DN 20 (阀体)。Kv: 1.4 m³/h。材质: 防脱锌铜合金 DR。
520261	G 1" A (ISO 228-1) M	20–43 °C	DN 25 (阀体)
Kv 4 m³/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/520261(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/520261(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/520261(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/520261(stp).stp bim 产品概述卡莱菲，520261。地板采暖系统恒温混合阀。口径: G 1" A (ISO 228-1) M。耐压: 10 bar。可调温度范围: 2–85 °C。温度调节范围: 20–43 °C。DN: DN 25 (阀体)。Kv: 1.4 m³/h。材质: 防脱锌铜合金 DR。
