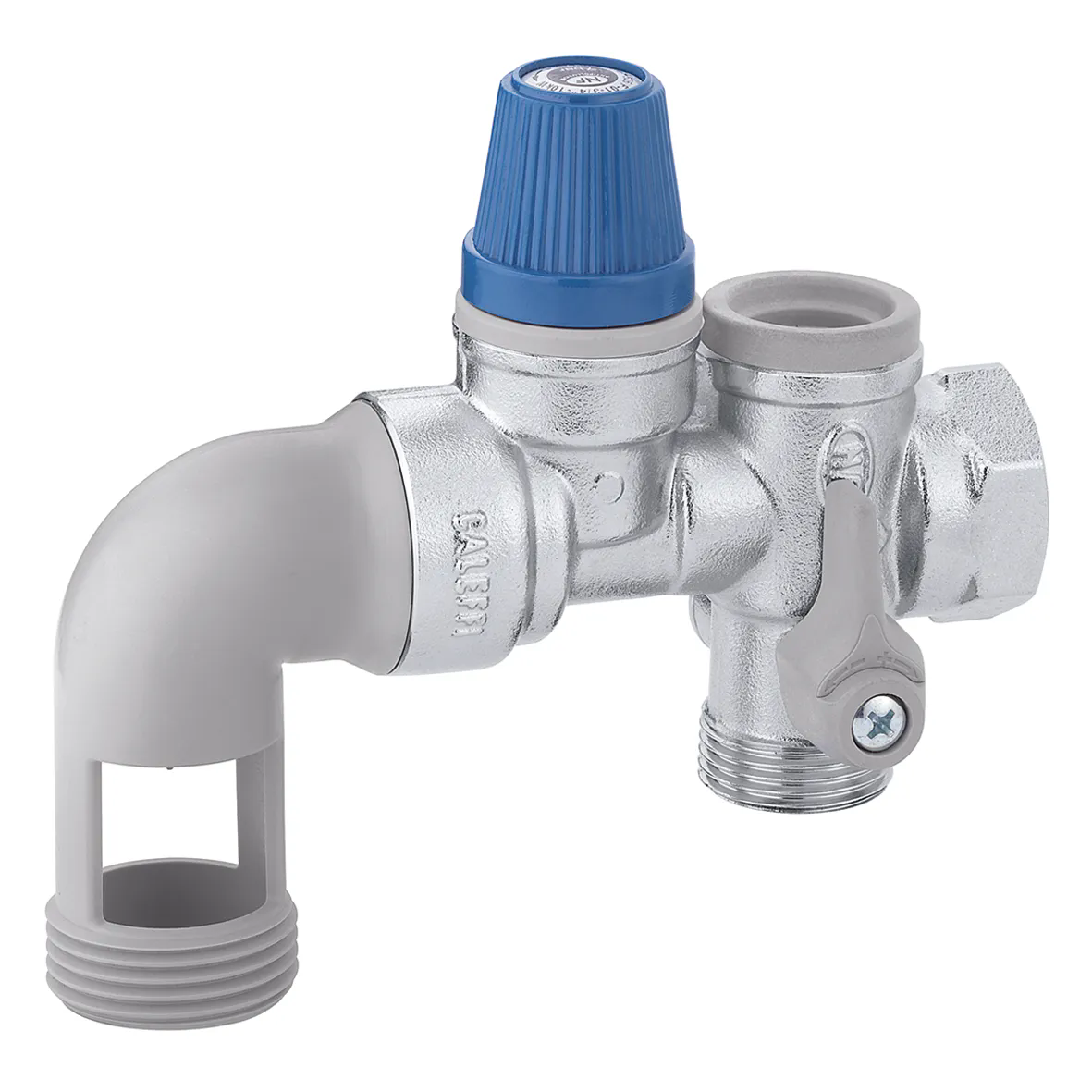

储热水箱安全阀组，带截止阀和可检测止回阀。水平安装式。
产品描述
储热式热水器单向泄压阀。
水平安装式。
带截止阀及可检测止回阀。
不锈钢阀座。
EN 1487认证。
技术数据
耐压: 10 bar
平均温度范围: 2–120 °C
设定压力: 7 bar
阀体：黄铜
认证
pdf
图纸和规范
| 编号 | 入水接口 | 出水接口 | 备注 |
|---|---|---|---|
| 526153 | G 3/4" A (ISO 228-1) M | G 3/4" (ISO 228-1) F | - |
|
最大泄压功率
10 kW
|
饰面
镀铬
|
||
| 526163 | G 1" A (ISO 228-1) M | G 1" (ISO 228-1) F | 没有HY认证 |
|
最大泄压功率
18 kW
|
饰面
-
|
||
|
3D models
产品概述
卡莱菲，526163。储热式热水器单向泄压阀。水平安装式。带截止阀及可检测止回阀。不锈钢阀座。EN 1487认证。入水接口: G 1" A (ISO 228-1) M。出水接口: G 1" (ISO 228-1) F。耐压: 10 bar。 平均温度范围: 2–120 °C。设定压力: 7 bar。最大泄压功率: 18 kW。饰面:镀铬。阀体：黄铜。
|
|||
