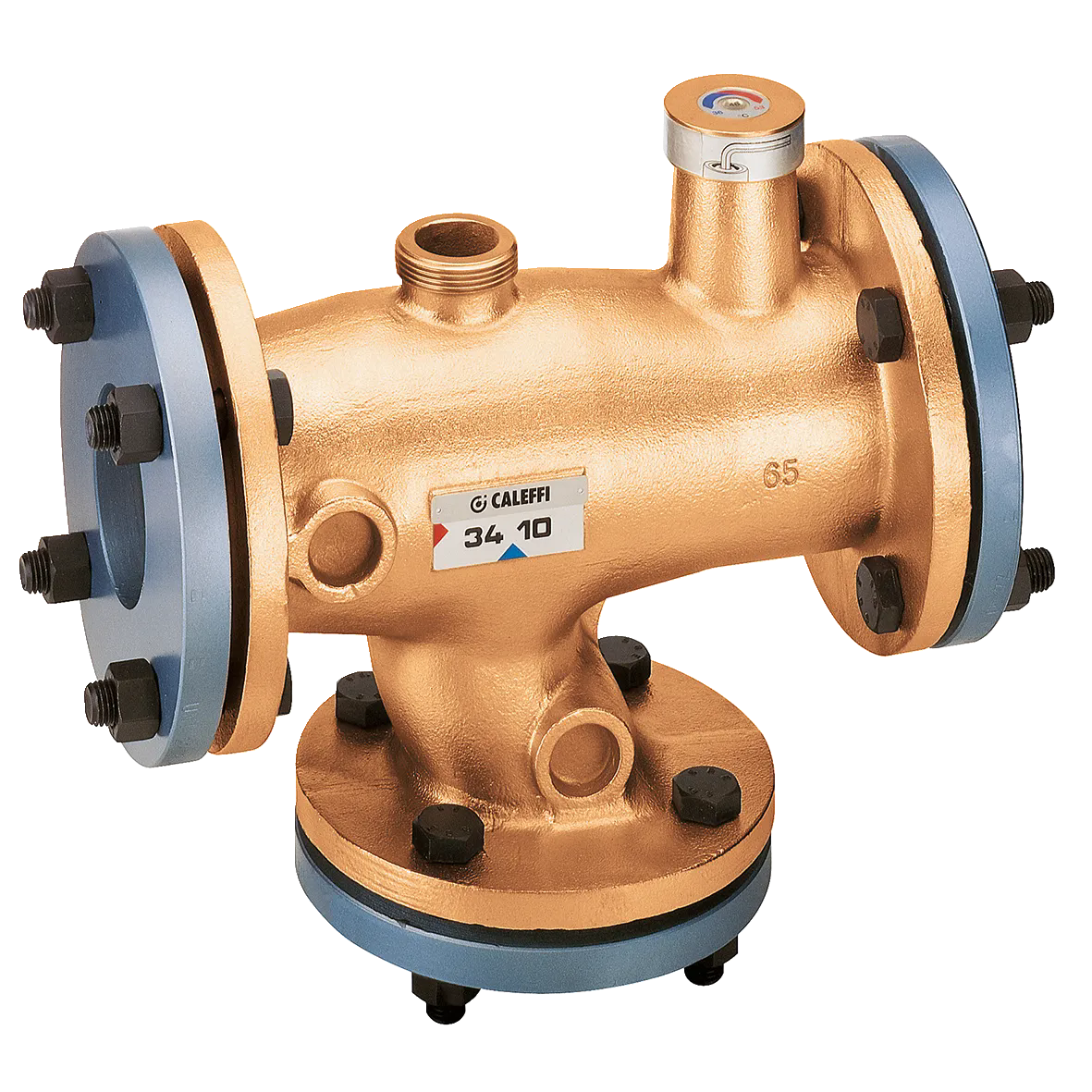

524型

可调式恒温混合阀。法兰连接。

Go to

下载图片

产品描述

可调式恒温混合阀。
适合于中央热水系统。
法兰连接，与EN1092-1法兰对接。
带循环回水接口。

技术数据

耐压: 10 bar

平均温度范围: 2–90 °C

出厂设定: 55 °C

压力: PN 10

阀体：青铜阀体

认证

下载

图纸和规范

编号	口径	可调温度范围	Kv
524060	DN 65 (EN 1092-1) PN 10	45–65 °C	32 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251105/524060(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251105/524060(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251105/524060(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251105/524060(stp).stp bim 产品概述卡莱菲，524060。可调式恒温混合阀。适合于中央热水系统。法兰连接，与EN1092-1法兰对接。带循环回水接口。口径: DN 65 (EN 1092-1) PN 10。耐压: 10 bar。平均温度范围: 2–90 °C。可调温度范围: 45–65 °C。出厂设定: 55 °C。耐压: PN 10。Kv: 32 m³/h。阀体：青铜阀体。
524080	DN 80 (EN 1092-1) PN 10	45–65 °C	43 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251105/524080(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251105/524080(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251105/524080(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251105/524080(stp).stp bim 产品概述卡莱菲，524080。可调式恒温混合阀。适合于中央热水系统。法兰连接，与EN1092-1法兰对接。带循环回水接口。口径: DN 80 (EN 1092-1) PN 10。耐压: 10 bar。平均温度范围: 2–90 °C。可调温度范围: 45–65 °C。出厂设定: 55 °C。耐压: PN 10。Kv: 43 m³/h。阀体：青铜阀体。
