5218型

可调式恒温混合阀。带止回阀及过滤网。

Go to

下载图片

产品描述

可调式恒温混合阀。
带止回阀及过滤网。

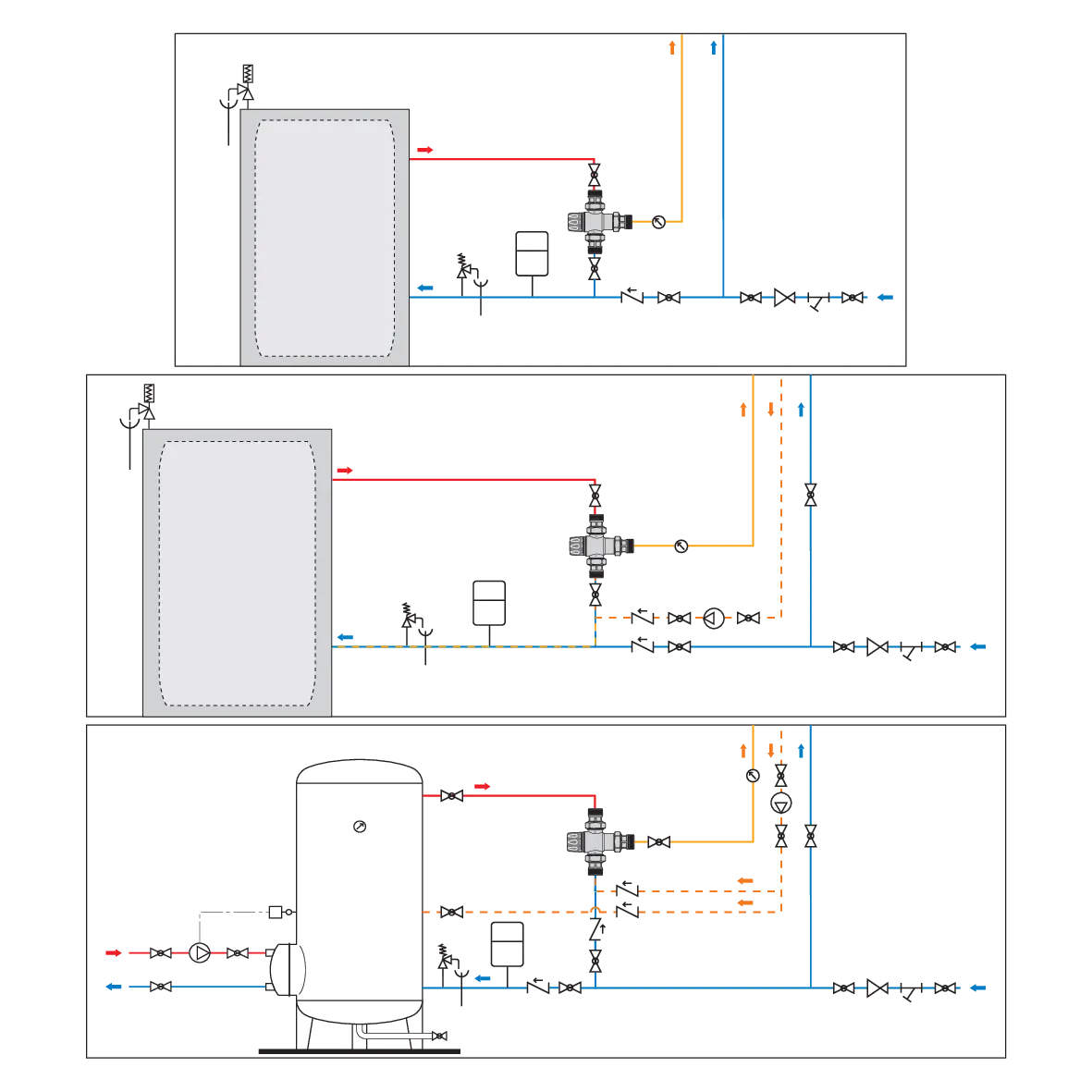

适合于锅炉出水端使用。
EN 15092 认证。
专利产品。

技术数据

耐压: 10 bar

平均温度范围: 2–90 °C

饰面: 镀镍

阀体: 低铅防脱锌铜合金 DR "low lead"

认证

下载

图纸和规范

编号	口径	可调温度范围	Kv
521814	G 1/2" A (ISO 228-1) M 活接	45–65 °C	1.5 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250929/521814(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250929/521814(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250929/521814(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250929/521814(stp).stp bim 产品概述卡莱菲，521814。可调式恒温混合阀。带止回阀及过滤网。适合于锅炉出水端使用。EN 15092 认证。口径: G 1/2" A (ISO 228-1) M，活接。耐压: 10 bar。平均温度范围: 2–90 °C。可调温度范围: 45–65 °C。饰面: 镀镍。Kv: 1.5 m³/h。阀体: 低铅防脱锌铜合金 DR "low lead"。
521815	G 3/4" A (ISO 228-1) M 活接	45–65 °C	1.7 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250929/521815(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250929/521815(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250929/521815(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250929/521815(stp).stp bim 产品概述卡莱菲，521815。可调式恒温混合阀。带止回阀及过滤网。适合于锅炉出水端使用。EN 15092 认证。口径: G 3/4" A (ISO 228-1) M，活接。耐压: 10 bar。平均温度范围: 2–90 °C。可调温度范围: 45–65 °C。饰面: 镀镍。Kv: 1.7 m³/h。阀体: 低铅防脱锌铜合金 DR "low lead"。
521816	G 1" A (ISO 228-1) M 活接	45–65 °C	3.0 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250929/521816(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250929/521816(dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，521816。可调式恒温混合阀。带止回阀及过滤网。适合于锅炉出水端使用。EN 15092 认证。口径: G 1" A (ISO 228-1) M，活接。耐压: 10 bar。平均温度范围: 2–90 °C。可调温度范围: 45–65 °C。饰面: 镀镍。Kv: 3.0 m³/h。阀体: 低铅防脱锌铜合金 DR "low lead"。
