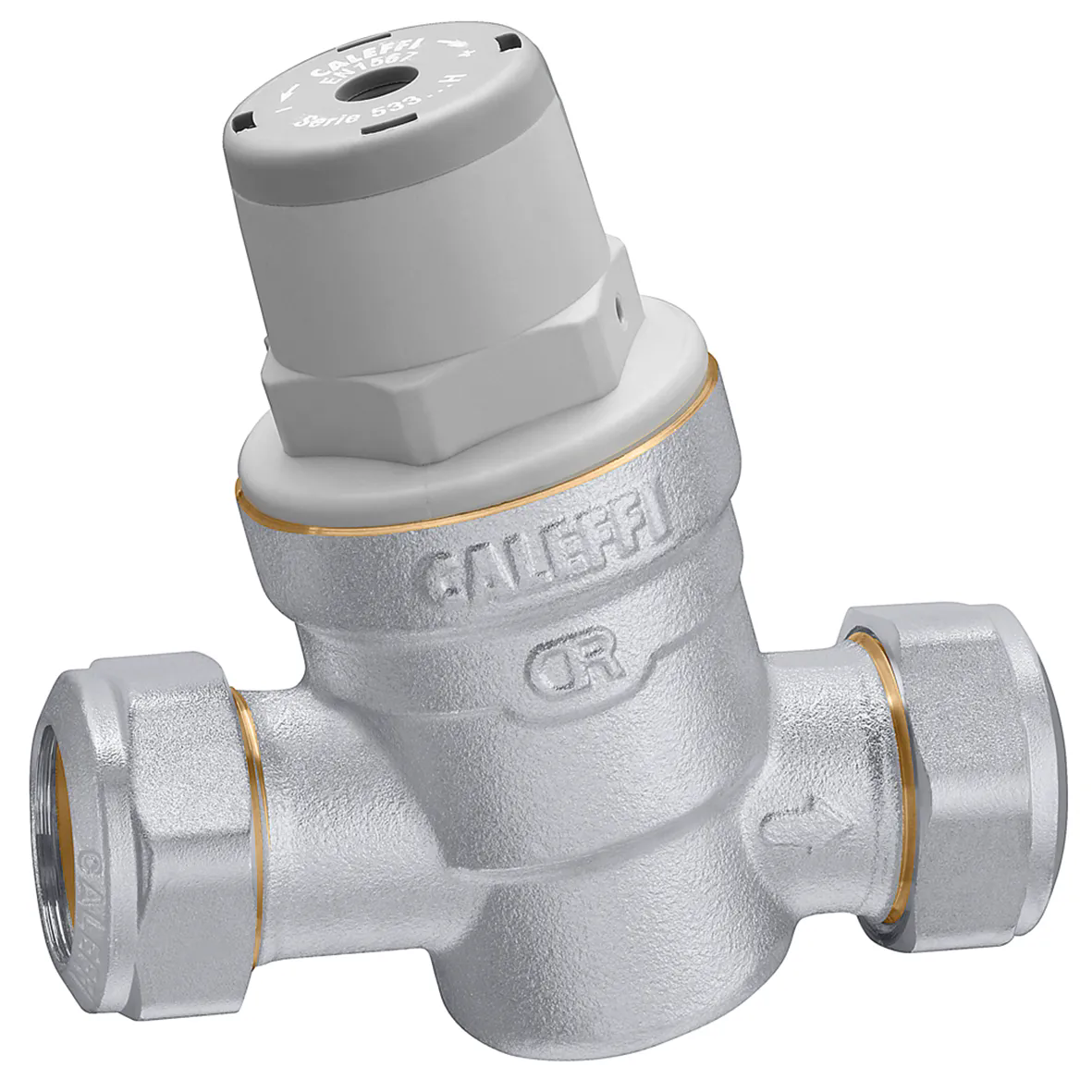

5336..H型

带铜管卡套接头的倾斜式高温减压阀。

Go to

下载图片

产品描述

倾斜式高温减压阀。
阀芯及滤网可抽取可更换。
EN 1567 认证。

技术数据

耐压: 16 bar

可调温度范围: 2–80 °C

出水可调压力: 1–5.5 bar

饰面: 镀镍

阀体：防脱锌铜合金 DR

认证

下载

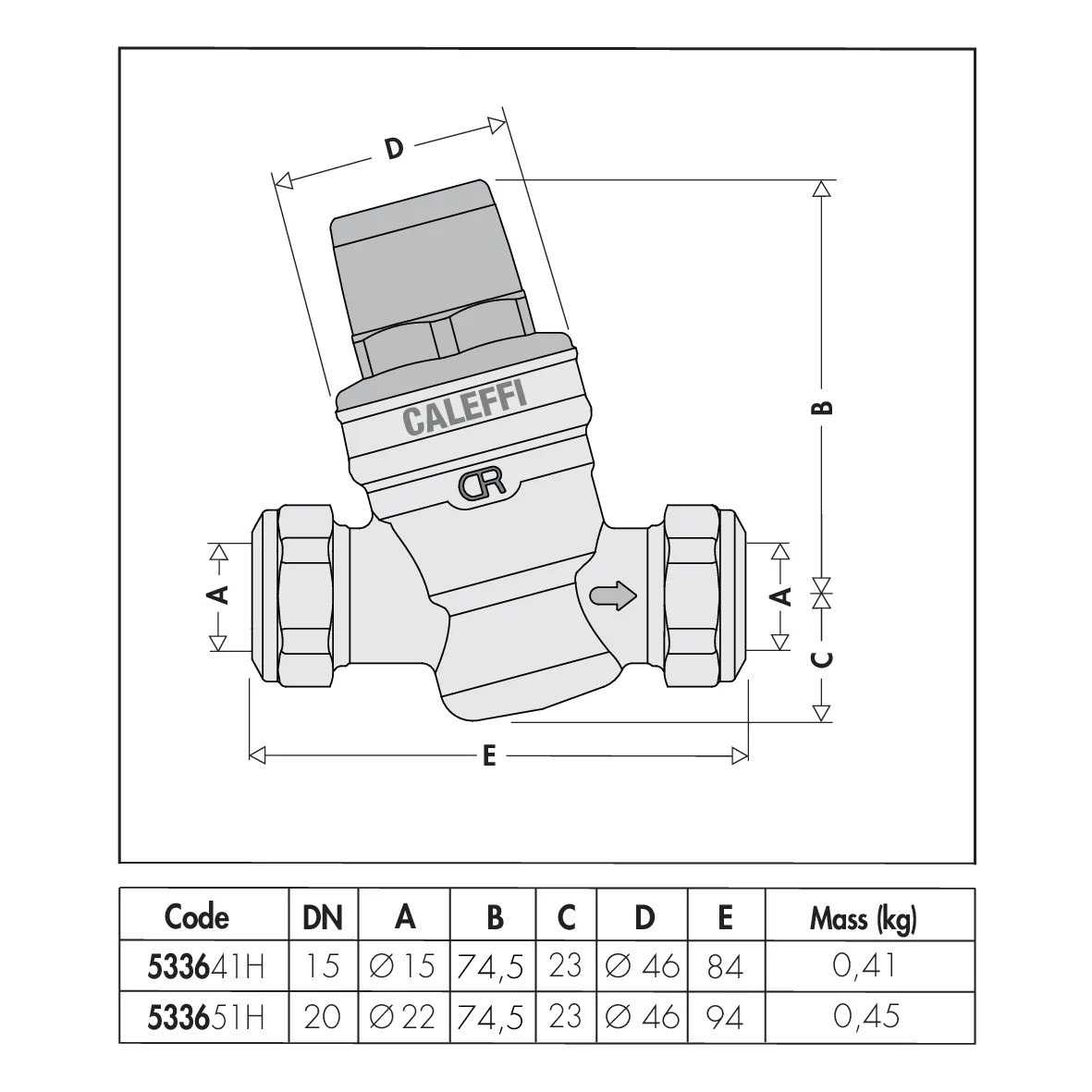

图纸和规范

编号	口径
533641H	Ø 15

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250916/533641H(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250916/533641H(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250916/533641H(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250916/533641H(stp).stp bim 产品概述卡莱菲，533641H。倾斜式高温减压阀。阀芯及滤网可抽取可更换。EN 1567 认证。口径: Ø 15。耐压: 16 bar。可调温度范围: 2–80 °C。出水可调压力: 1–5.5 bar。饰面: 镀镍。阀体：防脱锌铜合金 DR。
533651H	Ø 22

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250916/533651H(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250916/533651H(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250916/533651H(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250916/533651H(stp).stp bim 产品概述 CALEFFI, 533651H. Inclined pressure reducing valve with compression ends. Replaceable cartridge and strainer. For high temperature. Certified to EN 1567. Connection: Ø 22. Maximum upstream pressure: 16 bar. Medium temperature range: 2–80 °C. Adjustment pressure range: 1–5,5 bar. Finish: nickel plated. Material: dezincification resistant brass DR.
