5338..H型

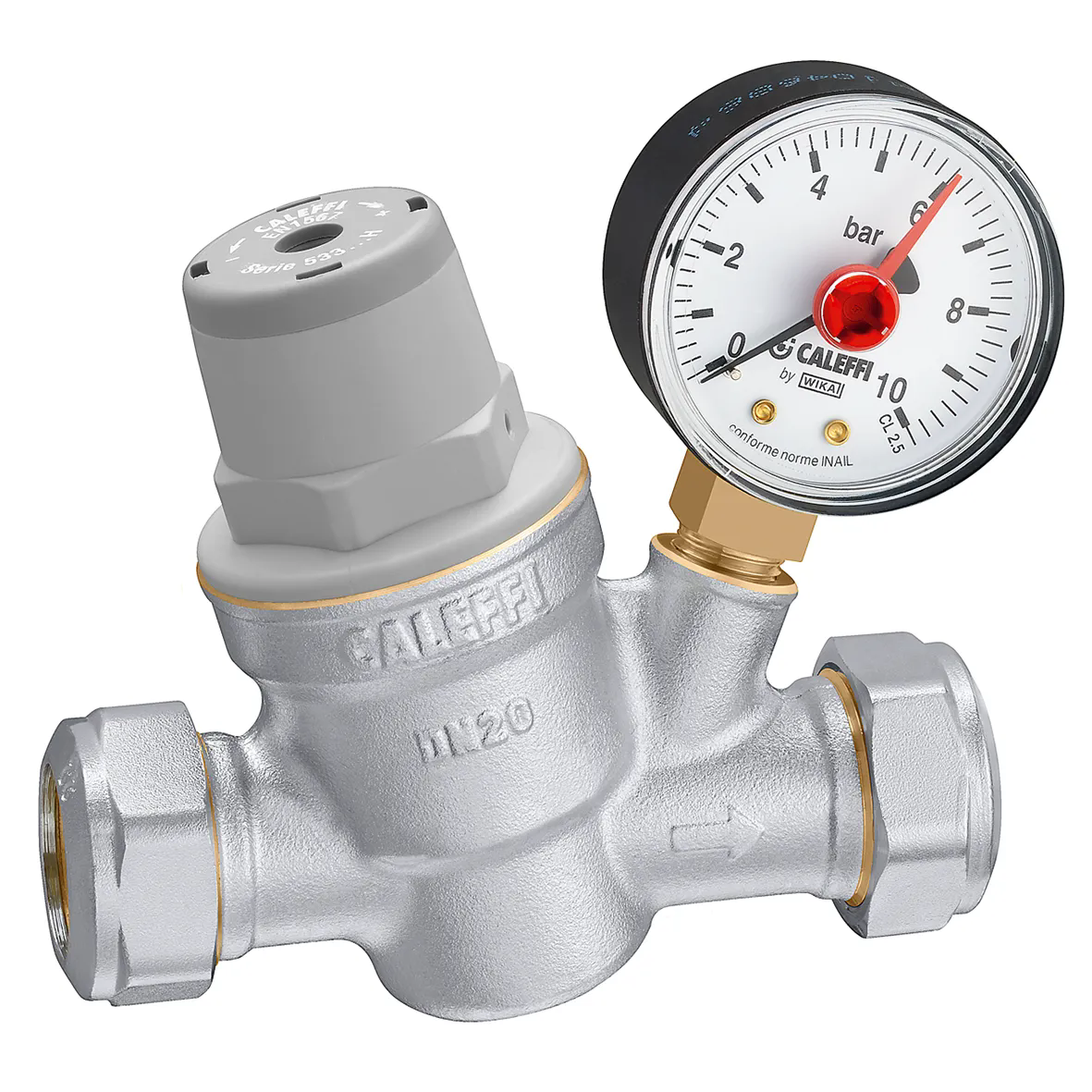

带铜管卡套接头的倾斜式高温减压阀。

Go to

下载图片

产品描述

倾斜式高温减压阀。
阀芯及滤网可抽取可更换。
带压力表：0–10 bar。
EN 1567 认证

技术数据

耐压: 16 bar

可调温度范围: 2–80 °C

出水可调压力: 1–5.5 bar

饰面: 镀镍

阀体：防脱锌铜合金 DR

认证

下载

图纸和规范

编号	口径
533841H	Ø 15

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250915/533841H(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250915/533841H(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250915/533841H(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250915/533841H(stp).stp bim 产品概述卡莱菲，533841H。倾斜式高温减压阀。阀芯及滤网可抽取可更换。带压力表：0–10 bar。EN 1567 认证。口径: Ø 15。耐压: 16 bar。可调温度范围: 2–80 °C。出水可调压力: 1–5.5 bar。饰面: 镀镍。阀体：防脱锌铜合金 DR。
533851H	Ø 22

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250915/533851H(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250915/533851H(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250915/533851H(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250915/533851H(stp)(1).stp bim 产品概述卡莱菲，533851H。倾斜式高温减压阀。阀芯及滤网可抽取可更换。带压力表：0–10 bar。EN 1567 认证。口径: Ø 22。耐压: 16 bar。可调温度范围: 2–80 °C。出水可调压力: 1–5.5 bar。饰面: 镀镍。阀体：防脱锌铜合金 DR。
533861H	Ø 28

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250916/533861H(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250916/533861H(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250916/533861H(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250916/533861H(stp).stp bim 产品概述卡莱菲，533861H。倾斜式高温减压阀。阀芯及滤网可抽取可更换。带压力表：0–10 bar。EN 1567 认证。口径: Ø 28。耐压: 16 bar。可调温度范围: 2–80 °C。出水可调压力: 1–5.5 bar。饰面: 镀镍。阀体：防脱锌铜合金 DR。
