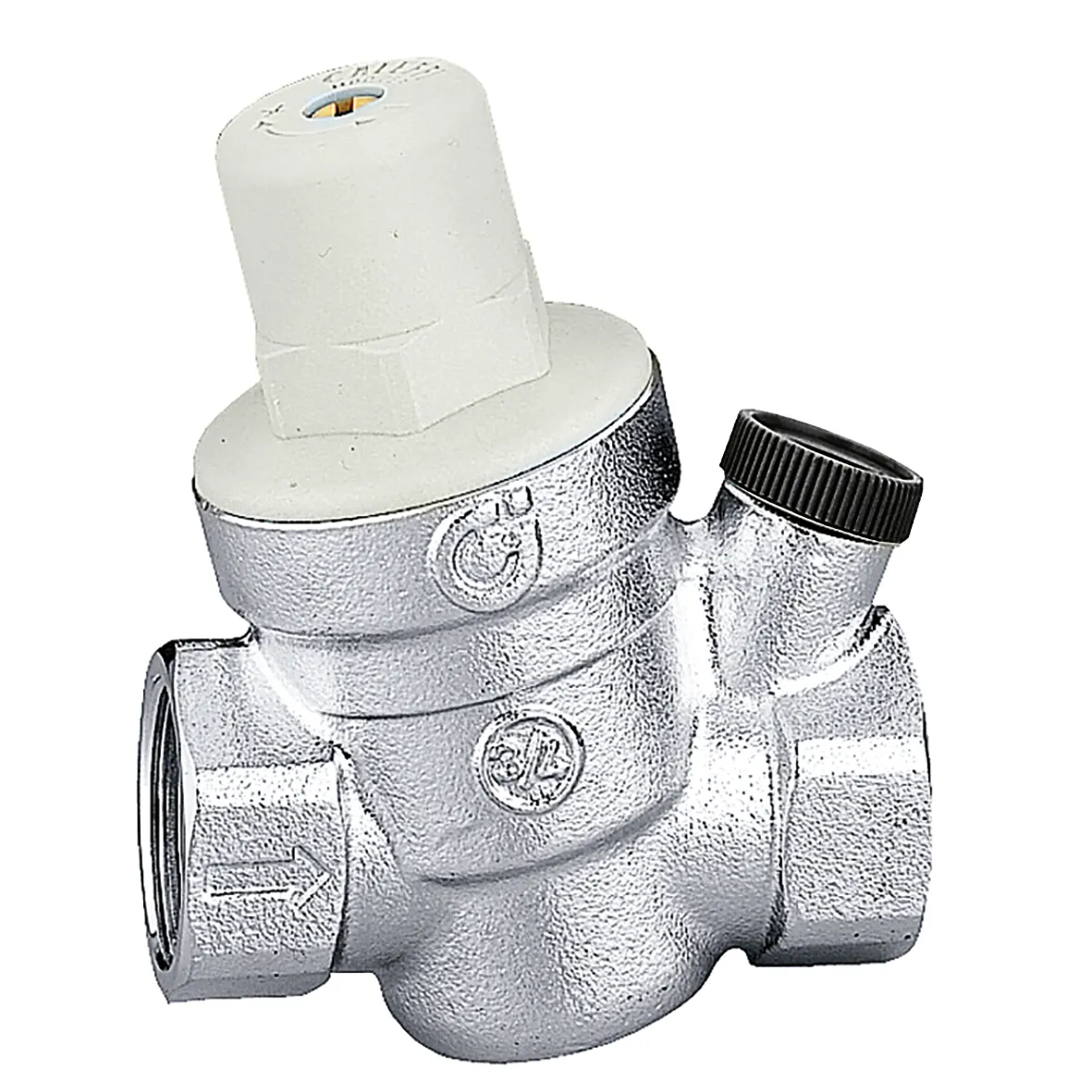

5334型

倾斜式减压阀，带压力表接口。

Go to

下载图片

产品描述

倾斜式减压阀。
阀芯及滤网可抽取可更换。
带压力表接口 1/4" F 。

技术数据

耐压: 16 bar

可调温度范围: 2–40 °C

出水可调压力: 1–6 bar

饰面: 镀镍

材质：黄铜

认证

下载

图纸和规范

编号	口径
533441	G 1/2" (ISO 228-1) F

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/533441(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/533441(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/533441(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/533441(stp).stp bim 产品概述卡莱菲，533441。倾斜式减压阀。阀芯及滤网可抽取可更换。带压力表接口 1/4" F 。口径: G 1/2" (ISO 228-1) F。耐压: 16 bar. 可调温度范围: 2–40 °C。出水可调压力: 1–6 bar。饰面: 镀镍。材质：黄铜。
533451	G 3/4" (ISO 228-1) F

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/533451(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/533451(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/533451(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/533451(stp).stp bim 产品概述卡莱菲，533451。倾斜式减压阀。阀芯及滤网可抽取可更换。带压力表接口 1/4" F 。口径: G 3/4" (ISO 228-1) F。耐压: 16 bar. 可调温度范围: 2–40 °C。出水可调压力: 1–6 bar。饰面: 镀镍。材质：黄铜。
533461	G 1" (ISO 228-1) F

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/533461(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/533461(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/533461(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20250910/533461(stp).stp bim 产品概述卡莱菲，533461。倾斜式减压阀。阀芯及滤网可抽取可更换。带压力表接口 1/4" F 。口径: G 1" (ISO 228-1) F。耐压: 16 bar. 可调温度范围: 2–40 °C。出水可调压力: 1–6 bar。饰面: 镀镍。材质：黄铜。
