580型

多功能异型回流防止器。BA型。外螺活接。带进水接头和出水软管接口。

Go to

下载图片

产品描述

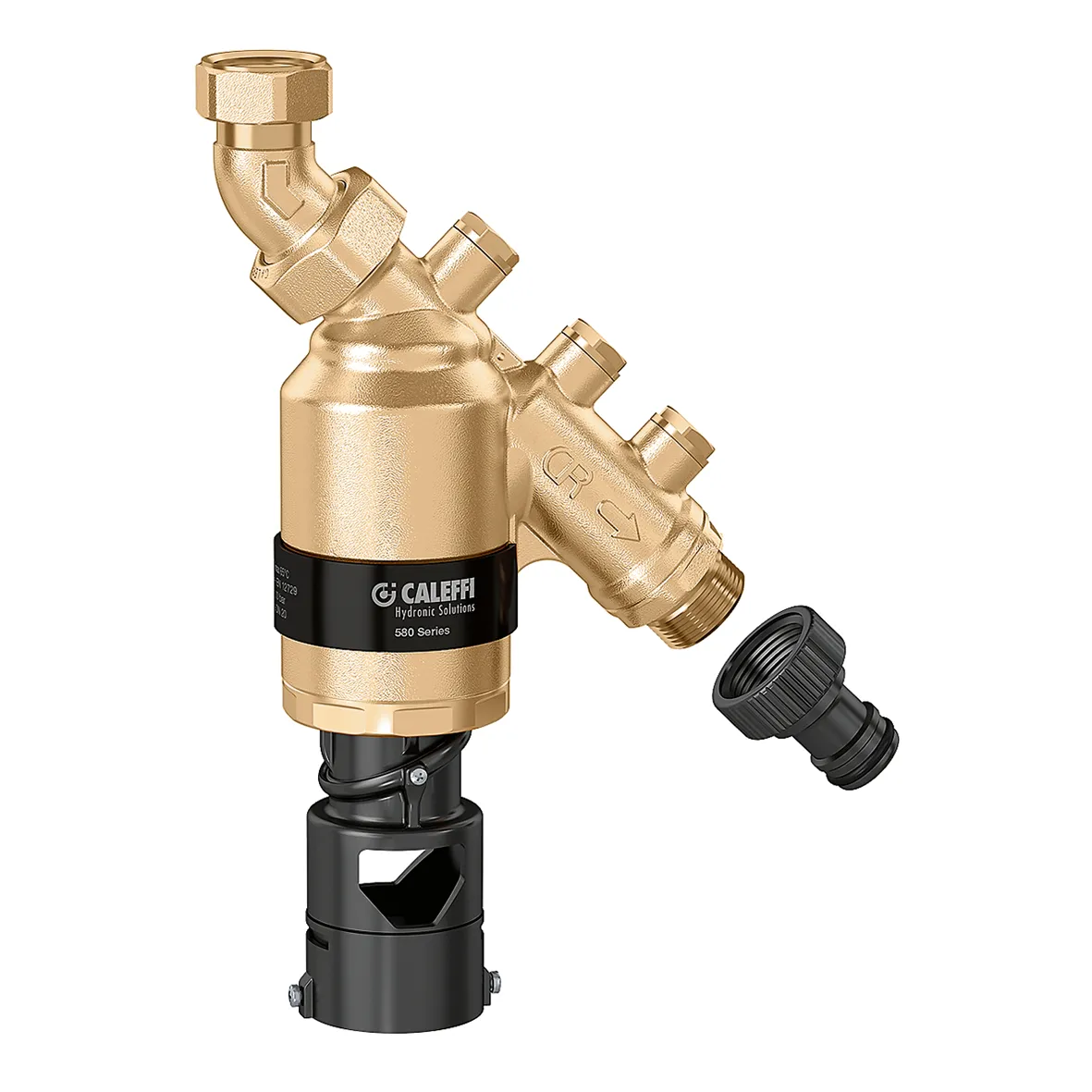

BA型回流防止器。
多功能异型。
带进水接头和出水快接。
垂直安装。
进水带过滤网。
EN 12729 和 Beschluss 4/2007认证。

技术数据

平均温度范围: 5–65 °C

额定压力: PN 10

阀体：防脱锌铜合金DR

认证

下载

图纸和规范

编号	入水接口	出水接口	DN
580104	G 3/4" (ISO 228-1) F 套筒	G 3/4" A (ISO 228-1) M	DN 15 (阀体)

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251114/580104(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251114/580104(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251114/580104(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251114/580104(stp).stp bim 产品概述卡莱菲，580104。BA型回流防止器。多功能异型。带进水接头和出水快接。垂直安装。进水带过滤网。EN 12729 和 Beschluss 4/2007认证。入水接口: G 3/4" (ISO 228-1) F，套筒。出水接口: G 3/4" A (ISO 228-1) M。平均温度范围: 5–65 °C。额定压力: PN 10。DN: DN 15 (阀体)。阀体：防脱锌铜合金DR。
580150	G 3/4" (ISO 228-1) F 套筒	G 3/4" A (ISO 228-1) M	DN 20 (阀体)

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251114/580150(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251114/580150(DXF).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251114/580150(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251114/580150(STP).stp bim 产品概述卡莱菲，580150。BA型回流防止器。多功能异型。带进水接头和出水快接。垂直安装。进水带过滤网。EN 12729 和 Beschluss 4/2007认证。入水接口: G 3/4" (ISO 228-1) F，套筒。出水接口: G 3/4" A (ISO 228-1) M。平均温度范围: 5–65 °C。额定压力: PN 10。DN: DN 20 (阀体)。阀体：防脱锌铜合金DR。
