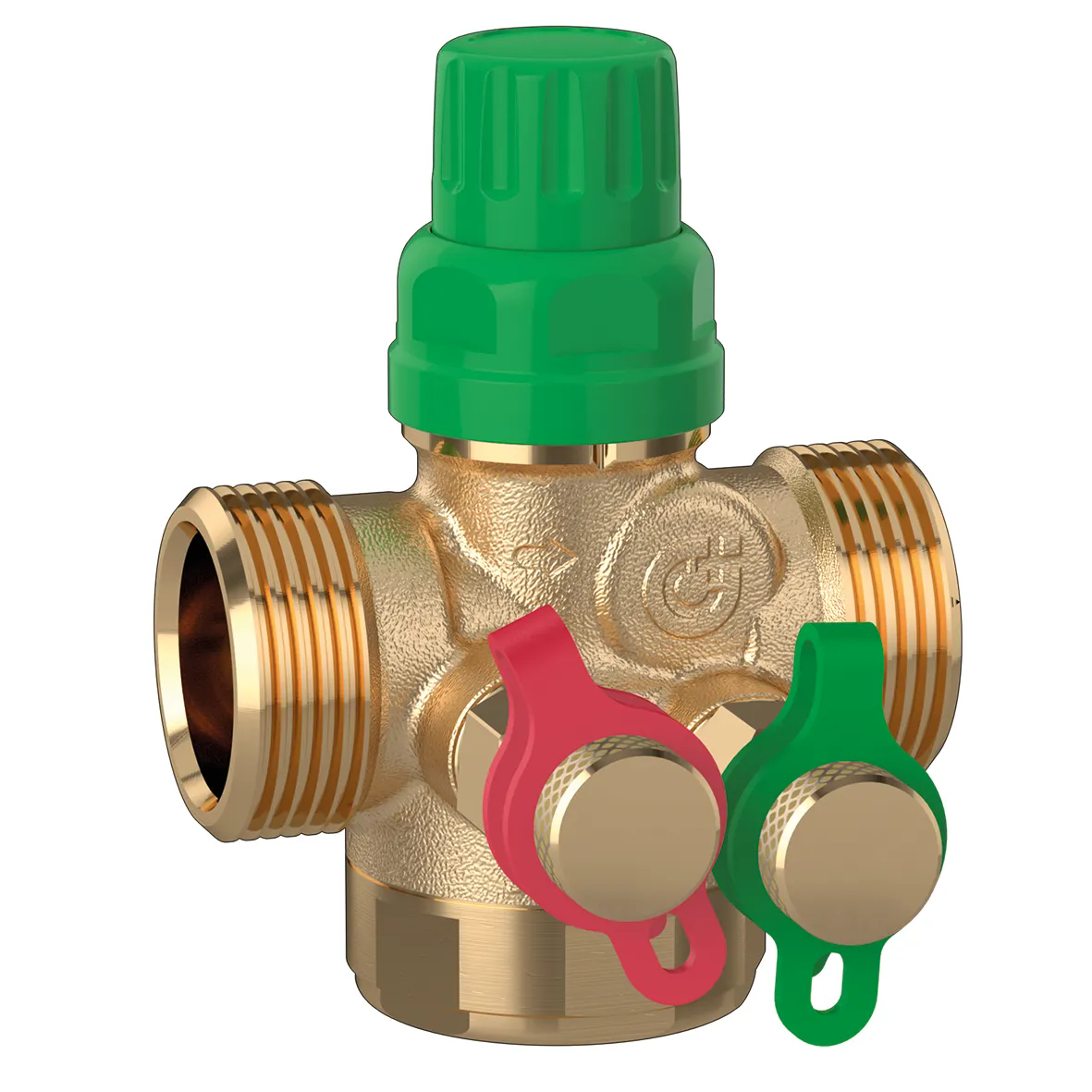

FLOWMATIC®，动态平衡电动调节阀。
产品描述
动态平衡电动调节阀。
与145型电动执行器或6565/6566型热电执行器配套使用。
带EPDM膜片的工程塑料阀芯。
刻度单位指示器。
带压差检测速接器。
技术数据
耐压: 25 bar
平均温度范围: -20–120 °C
乙二醇最大比例: 50 %
适用介质：水、乙二醇溶液
压差范围: 25–400 kPa
阀体: 防脱锌铜合金 DR
pdf
图纸和规范
| 编号 | 口径 | DN | 流量范围 |
|---|---|---|---|
| 145437 H20 | G 1/2" A (ISO 228-1) M | DN 15 (阀体) | 0.02–0.20 m³/h |
|
|
|
||
|
产品概述
卡莱菲，145437 H20，FLOWMATIC®。动态平衡电动调节阀。与145型电动执行器或6565/6566型热电执行器配套使用。带EPDM膜片的工程塑料阀芯。刻度单位指示器。带压差检测速接器。口径: G 1/2" A (ISO 228-1) M。耐压: 25 bar。平均温度范围: -20–120 °C。乙二醇最大比例: 50 %。 适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 15 (阀体)。流量范围: : 0.02–0.20 m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 145447 H40 | G 3/4" A (ISO 228-1) M | DN 15 (阀体) | 0.08–0.40 m³/h |
|
|
|
||
|
产品概述
卡莱菲，145447 H40，FLOWMATIC®。动态平衡电动调节阀。与145型电动执行器或6565/6566型热电执行器配套使用。带EPDM膜片的工程塑料阀芯。刻度单位指示器。带压差检测速接器。口径: G 3/4" A (ISO 228-1) M。耐压: 25 bar。平均温度范围: -20–120 °C。乙二醇最大比例: 50 %。 适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 15 (阀体)。流量范围: : 0.08–0.40 m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 145447 H80 | G 3/4" A (ISO 228-1) M | DN 15 (阀体) | 0.08–0.80 m³/h |
|
|
|
||
|
产品概述
卡莱菲，145447 H80，FLOWMATIC®。动态平衡电动调节阀。与145型电动执行器或6565/6566型热电执行器配套使用。带EPDM膜片的工程塑料阀芯。刻度单位指示器。带压差检测速接器。口径: G 3/4" A (ISO 228-1) M。耐压: 25 bar。平均温度范围: -20–120 °C。乙二醇最大比例: 50 %。 适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 15 (阀体)。流量范围: : 0.08–0.80 m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 145557 H40 | G 1" A (ISO 228-1) M | DN 20 (阀体) | 0.08–0.40 m³/h |
|
|
|
||
|
产品概述
卡莱菲，145557 H40，FLOWMATIC®。动态平衡电动调节阀。与145型电动执行器或6565/6566型热电执行器配套使用。带EPDM膜片的工程塑料阀芯。刻度单位指示器。带压差检测速接器。口径: G 1" A (ISO 228-1) M。耐压: 25 bar。平均温度范围: -20–120 °C。乙二醇最大比例: 50 %。 适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 20 (阀体)。流量范围: : 0.08–0.40 m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 145557 H80 | G 1" A (ISO 228-1) M | DN 20 (阀体) | 0.08–0.80 m³/h |
|
|
|
||
|
产品概述
卡莱菲，145557 H80，FLOWMATIC®。动态平衡电动调节阀。与145型电动执行器或6565/6566型热电执行器配套使用。带EPDM膜片的工程塑料阀芯。刻度单位指示器。带压差检测速接器。口径: G 1" A (ISO 228-1) M。耐压: 25 bar。平均温度范围: -20–120 °C。乙二醇最大比例: 50 %。 适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 20 (阀体)。流量范围: : 0.08–0.80 m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 145557 1H2 | G 1" A (ISO 228-1) M | DN 20 (阀体) | 0.12–1.20 m³/h |
|
|
|
||
|
产品概述
卡莱菲，145557 1H2，FLOWMATIC®。动态平衡电动调节阀。与145型电动执行器或6565/6566型热电执行器配套使用。带EPDM膜片的工程塑料阀芯。刻度单位指示器。带压差检测速接器。口径: G 1" A (ISO 228-1) M。耐压: 25 bar。平均温度范围: -20–120 °C。乙二醇最大比例: 50 %。 适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 20 (阀体)。流量范围: : 0.12–1.20 m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 145667 1H8 | G 1 1/4" A (ISO 228-1) M | DN 25 (阀体) | 0.18–1.80 m³/h |
|
|
|
||
|
产品概述
卡莱菲，145667 1H8，FLOWMATIC®。动态平衡电动调节阀。与145型电动执行器或6565/6566型热电执行器配套使用。带EPDM膜片的工程塑料阀芯。刻度单位指示器。带压差检测速接器。口径: G 1 1/4" A (ISO 228-1) M。耐压: 25 bar。平均温度范围: -20–120 °C。乙二醇最大比例: 50 %。 适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 25 (阀体)。流量范围: : 0.18–1.80 m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 145667 3H0 | G 1 1/4" A (ISO 228-1) M | DN 25 (阀体) | 0.30–3.00 m³/h |
|
|
|
||
|
产品概述
卡莱菲，145667 3H0，FLOWMATIC®。动态平衡电动调节阀。与145型电动执行器或6565/6566型热电执行器配套使用。带EPDM膜片的工程塑料阀芯。刻度单位指示器。带压差检测速接器。口径: G 1 1/4" A (ISO 228-1) M。耐压: 25 bar。平均温度范围: -20–120 °C。乙二醇最大比例: 50 %。 适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 25 (阀体)。流量范围: : 0.30–3.00 m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 145667 3H7 | G 1 1/4" A (ISO 228-1) M | DN 25 (阀体) | 0.37–3.70 m³/h |
|
|
|
||
|
产品概述
卡莱菲，145667 3H7，FLOWMATIC®。动态平衡电动调节阀。与145型电动执行器或6565/6566型热电执行器配套使用。带EPDM膜片的工程塑料阀芯。刻度单位指示器。带压差检测速接器。口径: G 1 1/4" A (ISO 228-1) M。耐压: 25 bar。平均温度范围: -20–120 °C。乙二醇最大比例: 50 %。 适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 25 (阀体)。流量范围: : 0.37–3.70 m³/h。阀体: 防脱锌铜合金 DR。
|
|||
