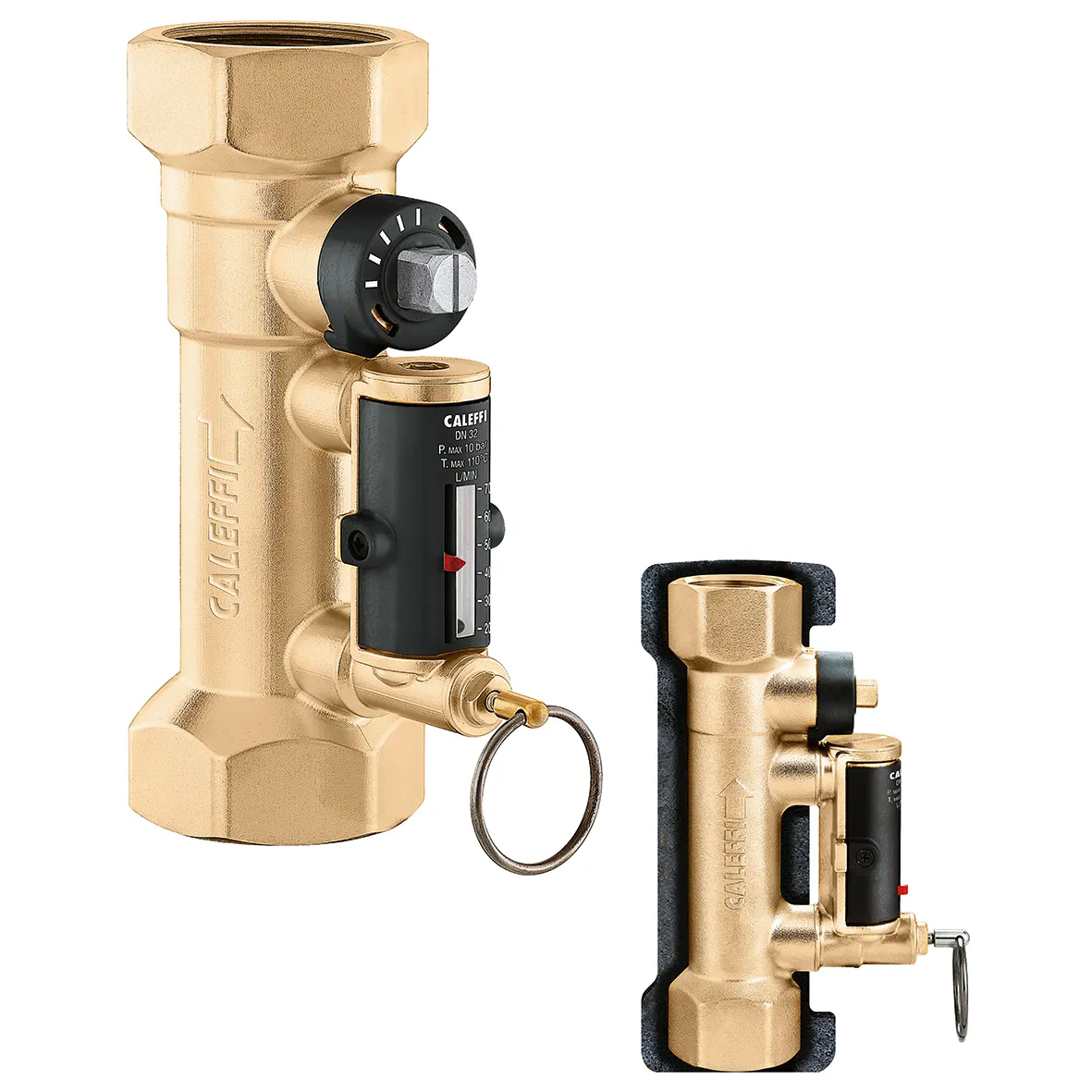

可直接读取流量的流量计平衡阀。
产品描述
流量计平衡阀。
直读流量。
球阀调节流量。
干式磁性浮球显示流量。
带保温壳。
专利产品
技术数据
耐压: 10 bar
平均温度范围: -10–110 °C
乙二醇最大比例: 50 %
适用介质：水、乙二醇溶液
阀体：黄铜
认证
pdf
图纸和规范
| 编号 | 口径 | 流量范围 |
|---|---|---|
| 132402 | G 1/2" (ISO 228-1) F | 2–7 l/min |
|
|
|
|
|
2D drawings
 dwg
分享
下载
 dxf
分享
下载
3D models
产品概述
卡莱菲，132402。流量计平衡阀。直读流量。球阀调节流量。干式磁性浮球显示流量。带保温壳。口径: G 1/2" (ISO 228-1) F。耐压: 10 bar。平均温度范围: -10–110 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。流量范围: 2–7 l/min。阀体：黄铜。
|
||
| 132512 | G 3/4" (ISO 228-1) F | 5–13 l/min |
|
|
|
|
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，132512。流量计平衡阀。直读流量。球阀调节流量。干式磁性浮球显示流量。带保温壳。口径: G 3/4" (ISO 228-1) F。耐压: 10 bar。平均温度范围: -10–110 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。流量范围: 5–13 l/min。阀体：黄铜。
|
||
| 132522 | G 3/4" (ISO 228-1) F | 7–28 l/min |
|
|
|
|
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，132522。流量计平衡阀。直读流量。球阀调节流量。干式磁性浮球显示流量。带保温壳。口径: G 3/4" (ISO 228-1) F。耐压: 10 bar。平均温度范围: -10–110 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。流量范围: 7–28 l/min。阀体：黄铜。
|
||
| 132602 | G 1" (ISO 228-1) F | 10–40 l/min |
|
|
|
|
| 132702 | G 1 1/4" (ISO 228-1) F | 20–70 l/min |
|
|
|
|
| 132802 | G 1 1/2" (ISO 228-1) F | 30–120 l/min |
|
|
|
|
| 132902 | G 2" (ISO 228-1) F | 50–200 l/min |
|
|
|
|
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，132902。流量计平衡阀。直读流量。球阀调节流量。干式磁性浮球显示流量。带保温壳。口径: G 2" (ISO 228-1) F。耐压: 10 bar。平均温度范围: -10–110 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。流量范围: 50–200 l/min。阀体：黄铜。
|
||
igs
stp
bim
