SATK10型

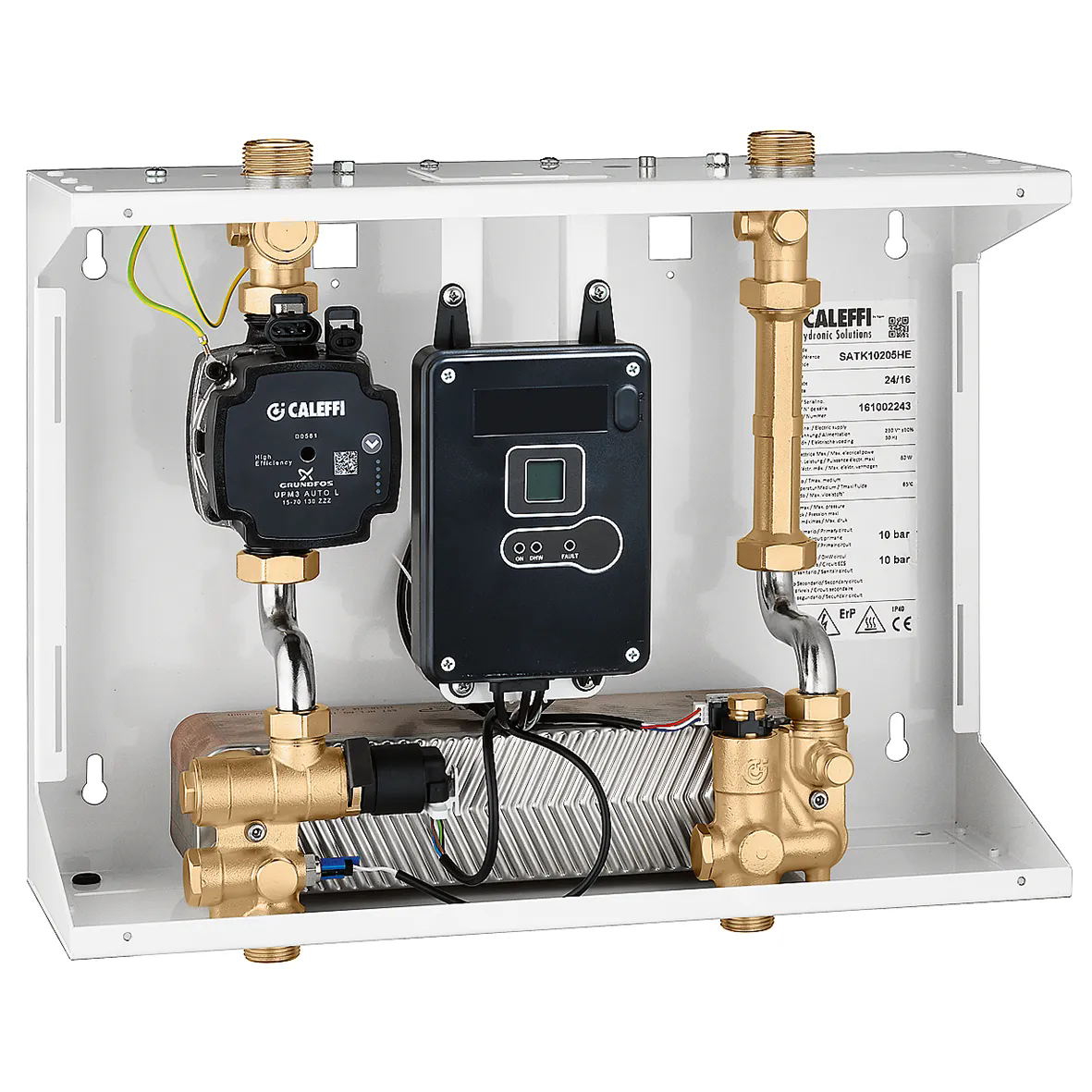

壁挂式生活热水热力站。

Go to

下载图片

产品描述

生活热水热力站。

技术数据

耐压: 10 bar

一次供水温度范围: 2–85 °C

温度调节范围 (生活用水): 42–60 °C

电源: 230 V AC

运行功率: 80 W

深度: 188 mm

高: 350 mm

宽: 476 mm

一次侧最大压差: 0.9 bar

认证

下载

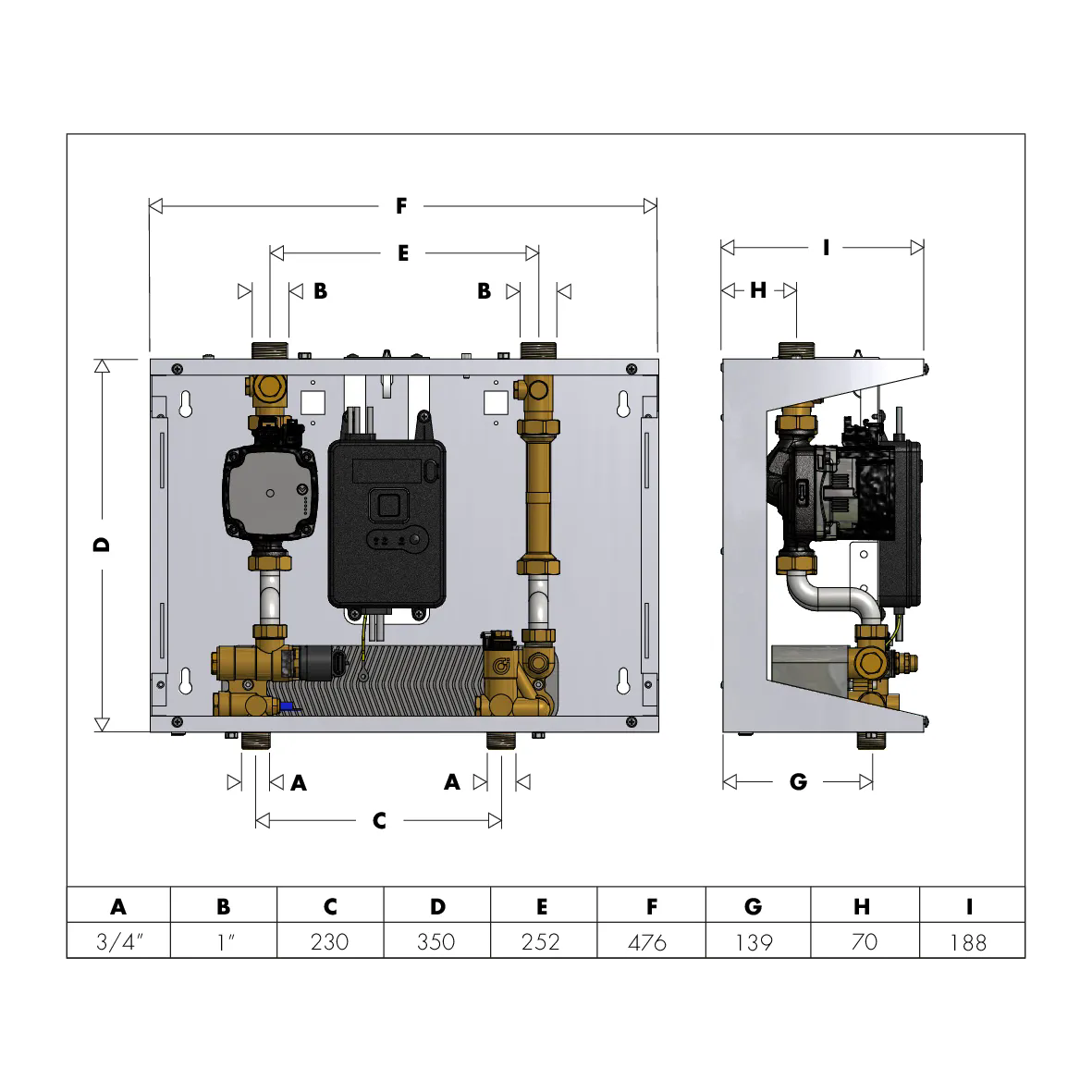

图纸和规范

编号	备注	板换额定功率	生活热水最大流量
SATK10203HE	-	40 kW	18 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10203HE(dwg).dwg pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10203HE(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10203HE(stp).stp bim 产品概述卡莱菲，SATK10203HE。生活热水热力站。耐压: 10 bar。一次供水温度范围: 2–85 °C。温度调节范围 (生活用水): 42–60 °C。电源: 230 V AC。运行功率: 80 W。板换额定功率：40 kW。深度: 188 mm。高: 350 mm。宽: 476 mm。生活热水最大流量：18 l/min。一次侧最大压差: 0.9 bar。
SATK10204HE	-	65 kW	25 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10204HE(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10204HE(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10204HE(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10204HE(stp).stp bim 产品概述卡莱菲，SATK10204HE。生活热水热力站。耐压: 10 bar。一次供水温度范围: 2–85 °C。温度调节范围 (生活用水): 42–60 °C。电源: 230 V AC。运行功率: 80 W。板换额定功率：65 kW。深度: 188 mm。高: 350 mm。宽: 476 mm。生活热水最大流量：25 l/min。一次侧最大压差: 0.9 bar。
SATK10205HE	-	75 kW	27 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10205HE(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10205HE(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10205HE(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10205HE(stp).stp bim 产品概述卡莱菲，SATK10204HE。生活热水热力站。耐压: 10 bar。一次供水温度范围: 2–85 °C。温度调节范围 (生活用水): 42–60 °C。电源: 230 V AC。运行功率: 80 W。板换额定功率：65 kW。深度: 188 mm。高: 350 mm。宽: 476 mm。生活热水最大流量：25 l/min。一次侧最大压差: 0.9 bar。
SATK10253	无一次循环泵	40 kW	18 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10253(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10253(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10253(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10253(stp).stp bim 产品概述卡莱菲，SATK10253。生活热水热力站。耐压: 10 bar。一次供水温度范围: 2–85 °C。温度调节范围 (生活用水): 42–60 °C。电源: 230 V AC。运行功率: 80 W。板换额定功率：40 kW。深度: 188 mm。高: 350 mm。宽: 476 mm。生活热水最大流量：18 l/min。一次侧最大压差: 0.9 bar。
SATK10254	无一次循环泵	65 kW	25 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10254(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10254(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10254(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10254(stp).stp bim 产品概述卡莱菲，SATK10254。生活热水热力站。耐压: 10 bar。一次供水温度范围: 2–85 °C。温度调节范围 (生活用水): 42–60 °C。电源: 230 V AC。运行功率: 80 W。板换额定功率：65 kW。深度: 188 mm。高: 350 mm。宽: 476 mm。生活热水最大流量：25 l/min。一次侧最大压差: 0.9 bar。
SATK10255	无一次循环泵	75 kW	27 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10255(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10255(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10255(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251126/SATK10255(stp).stp bim 产品概述卡莱菲，SATK10255。生活热水热力站。耐压: 10 bar。一次供水温度范围: 2–85 °C。温度调节范围 (生活用水): 42–60 °C。电源: 230 V AC。运行功率: 80 W。板换额定功率：75 kW。深度: 188 mm。高: 350 mm。宽: 476 mm。生活热水最大流量：27 l/min。一次侧最大压差: 0.9 bar。
