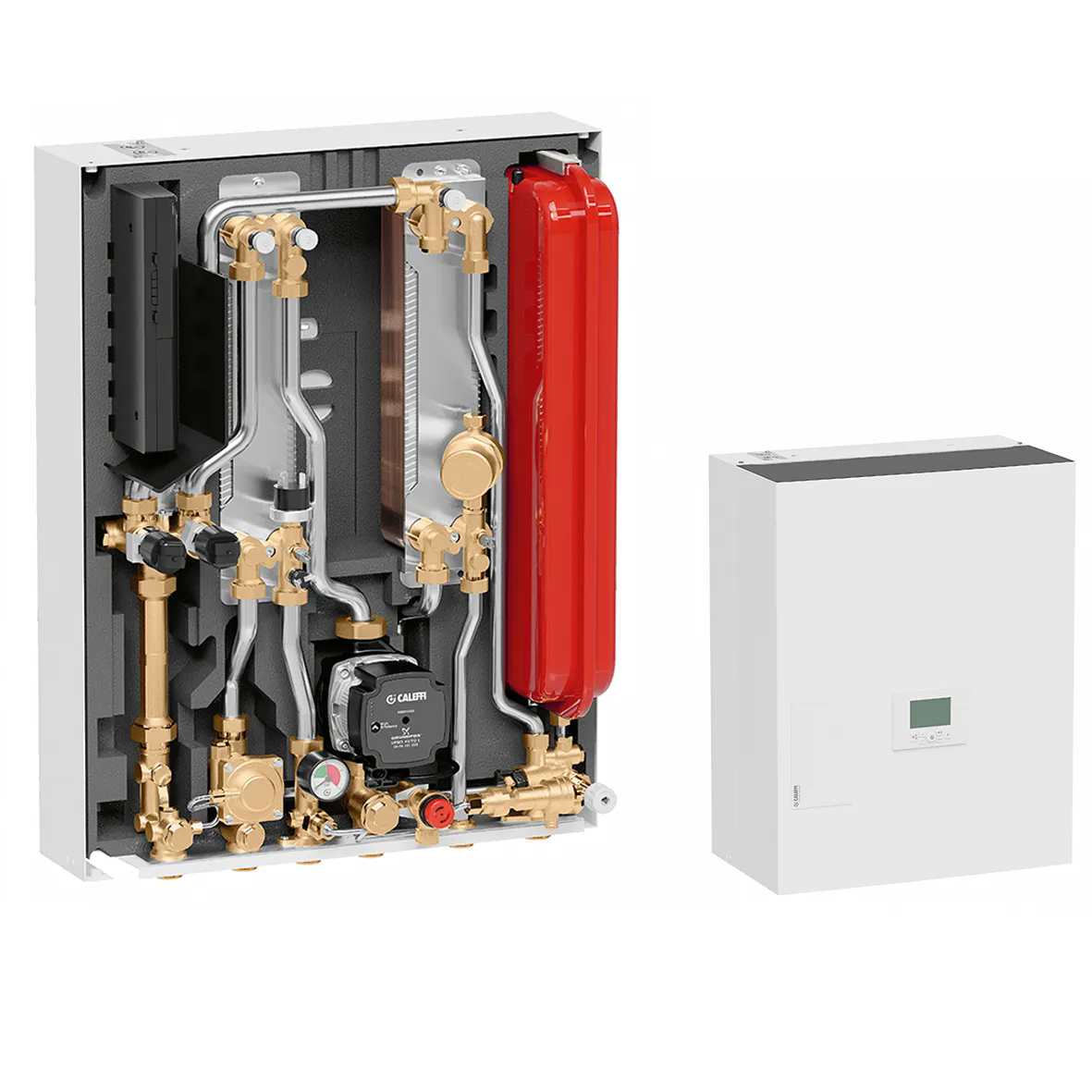

壁挂式电子调节水水分离式热力站。
产品描述

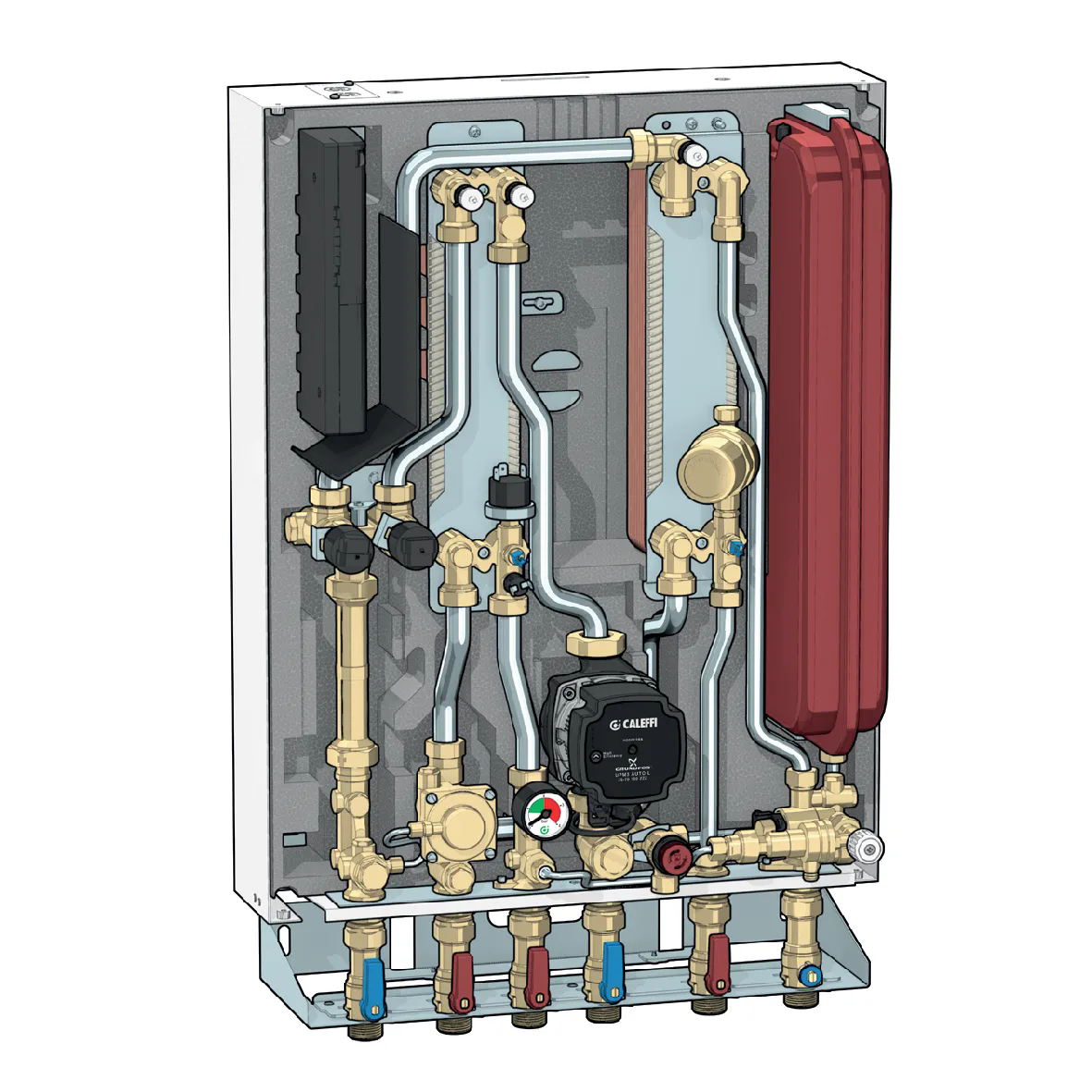

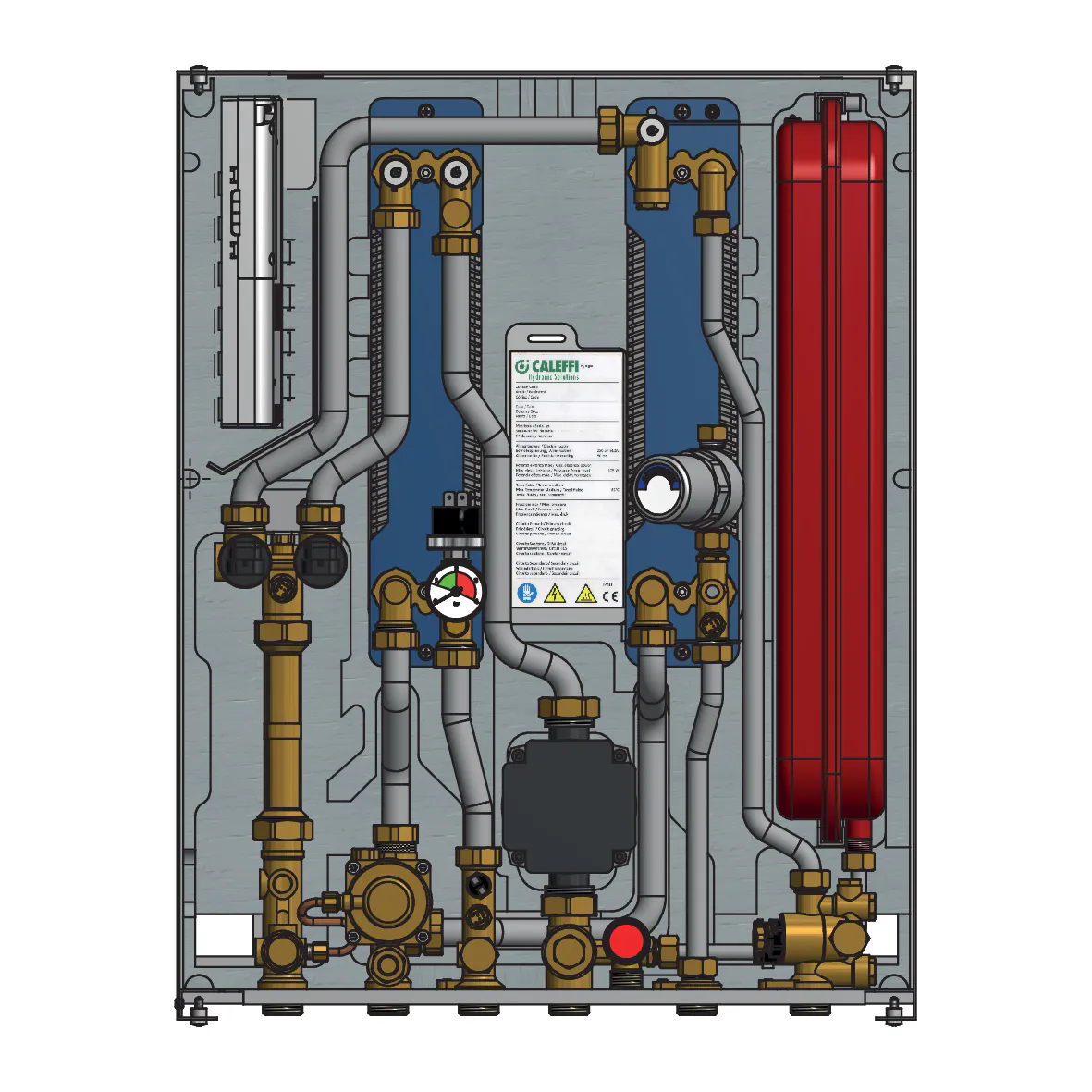

壁挂式高中低温热力站。
包括：
- 压差控制阀；
- 模拟调节阀；
- 温度开关；
- 高效节能泵（加热回路）；
- 板式换热器（生活用水回路）；
- 板式换热器（供暖回路）；
- 7L膨胀罐；
- 安全泄压阀（3 bar）；
- 配备CB型防回流装置的自动注水单元；
- 适用于CONTECA EASY 7504K和7507K系列热量表。
主要电子功能：
- 生活热水预加热程序；
- 回水温度控制；
- 一次流量限制；
- 外部补偿温度调节。
带保温壳。
技术数据
耐压: 16 bar
一次供水温度范围: 2–90 °C
温度调节范围 (DHW): 42–60 °C
电源: 230 V AC
运行功率: 80 W

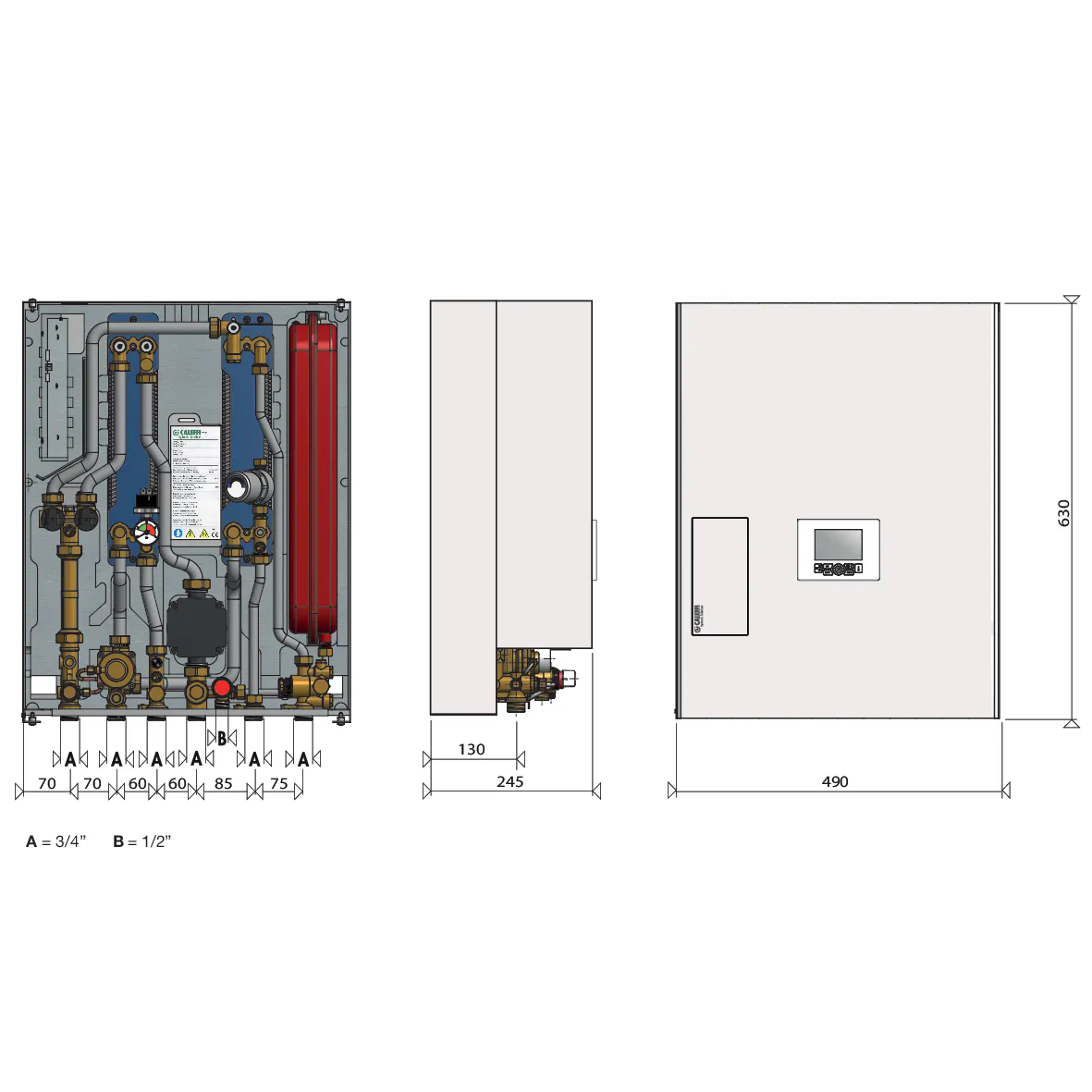

深度: 245 mm
高: 630 mm
宽度: 490 mm
生活热水最大流量: 24 l/min
一次侧最大压差: 6 bar
pdf
图纸和规范
| 编号 | 备注 | 板换额定功率 |
|---|---|---|
| SATK32103 | - | 50 kW |
|
|
|
|
|
3D models
 stp
分享
下载
产品概述
卡莱菲，SATK32103。壁挂式高中低温热力站。包含：- 压差控制阀；- 模拟调节阀；- 温度开关；- 高效节能泵（加热回路）；- 板式换热器（生活用水回路）；- 板式换热器（供暖回路）；- 7L膨胀罐；- 安全泄压阀（3 bar）；- 配备CB型防回流装置的自动注水单元；- 适用于CONTECA EASY 7504K和7507K系列热量表。主要电子功能：- 生活热水预加热程序；- 回水温度控制；- 一次流量限制；- 外部补偿温度调节。带保温壳。耐压: 16 bar。一次供水温度范围: 2–90 °C。温度调节范围 (DHW): 42–60 °C。电源: 230 V AC。运行功率: 80 W。板换额定功率：50 kW。深度: 245 mm。高: 630 mm。宽度: 490 mm。生活热水最大流量: 24 l/min。一次侧最大压差: 6 bar。
|
||
| SATK32105 | - | 60 kW |
|
|
|
|
|
2D drawings
 dwg
分享
下载
3D models
产品概述
卡莱菲，SATK32105。壁挂式高中低温热力站。包含：- 压差控制阀；- 模拟调节阀；- 温度开关；- 高效节能泵（加热回路）；- 板式换热器（生活用水回路）；- 板式换热器（供暖回路）；- 7L膨胀罐；- 安全泄压阀（3 bar）；- 配备CB型防回流装置的自动注水单元；- 适用于CONTECA EASY 7504K和7507K系列热量表。主要电子功能：- 生活热水预加热程序；- 回水温度控制；- 一次流量限制；- 外部补偿温度调节。带保温壳。耐压: 16 bar。一次供水温度范围: 2–90 °C。温度调节范围 (DHW): 42–60 °C。电源: 230 V AC。运行功率: 80 W。板换额定功率：60 kW。深度: 245 mm。高: 630 mm。宽度: 490 mm。生活热水最大流量: 24 l/min。一次侧最大压差: 6 bar。
|
||
| SATK32107 | 适合于一次低温水系统 | |
|
|
|
|
|
3D models
产品概述
卡莱菲，SATK32107。壁挂式高中低温热力站。包含：- 压差控制阀；- 模拟调节阀；- 温度开关；- 高效节能泵（加热回路）；- 板式换热器（生活用水回路）；- 板式换热器（供暖回路）；- 7L膨胀罐；- 安全泄压阀（3 bar）；- 配备CB型防回流装置的自动注水单元；- 适用于CONTECA EASY 7504K和7507K系列热量表。主要电子功能：- 生活热水预加热程序；- 回水温度控制；- 一次流量限制；- 外部补偿温度调节。带保温壳。耐压: 16 bar。一次供水温度范围: 2–90 °C。温度调节范围 (DHW): 42–60 °C。电源: 230 V AC。运行功率: 80 W。板换额定功率：-。深度: 245 mm。高: 630 mm。宽度: 490 mm。生活热水最大流量: 24 l/min。一次侧最大压差: 6 bar。
|
||
