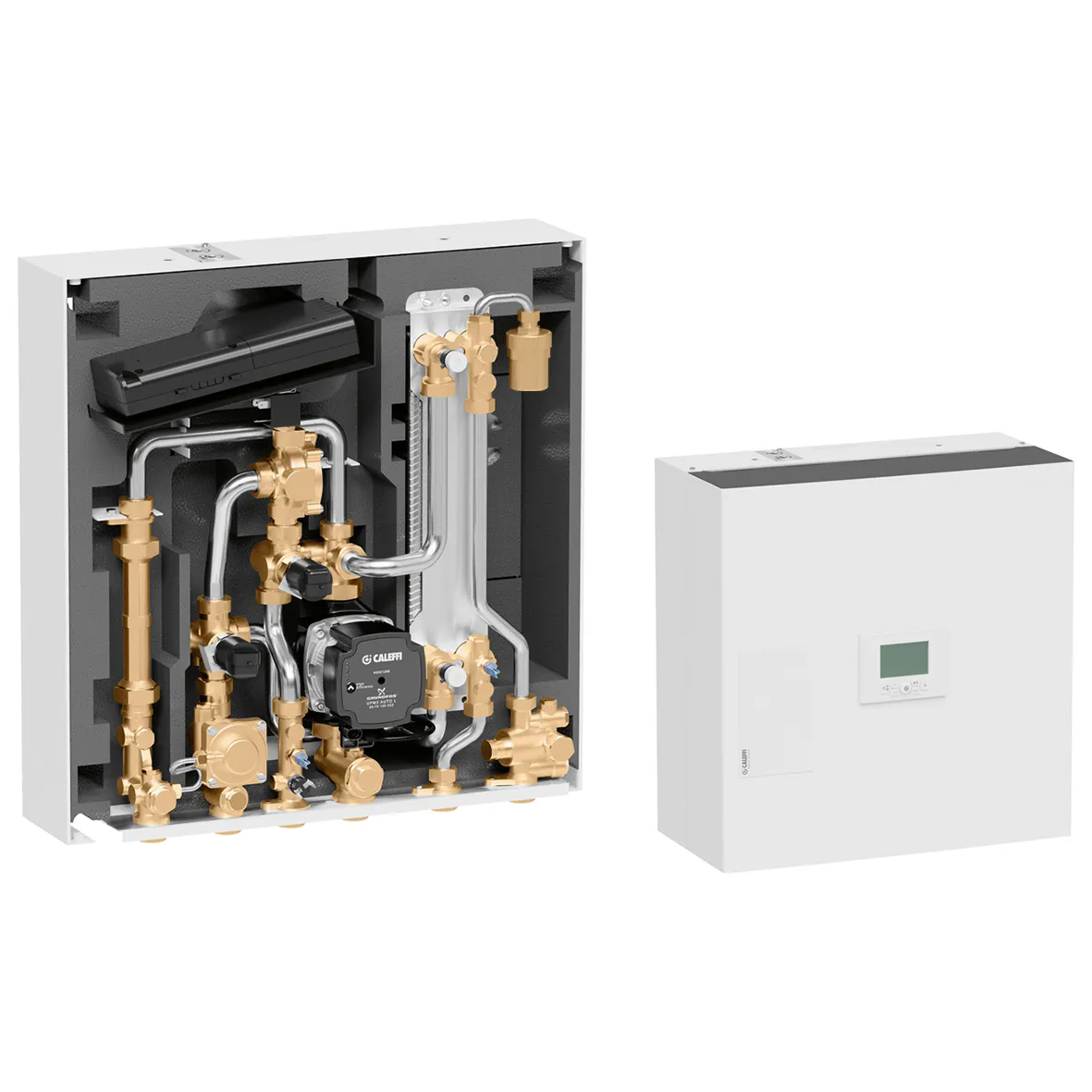

壁挂式低温热力站。
产品描述
壁挂式低温热力站。
包含：
- 压差控制阀；
- 模拟调节阀；
- 温度开关和阀门；
- 高效节能泵（主回路）；
- 板式换热器（生活用水回路）；
- 带有计时恒温器选项的用户界面；
- 适用于CONTECA EASY 7504K和7507K系列热量表。
主要电子功能：
- 生活用水换热器预热，可按小时编程；
- 一次流量限制；
- 外部补偿温度调节。
带保温壳。
技术数据
耐压: 10 bar
一次供水温度范围: 2–90 °C
温度调节范围 (DHW): 42–60 °C
电源: 230 V AC
运行功率: 80 W
深度: 245 mm
高: 500 mm
宽: 490 mm
生活热水最大流量: 24 l/min
一次侧最大压差: 6 bar
认证
pdf
图纸和规范
| 编号 | 备注 | 板换额定功率 |
|---|---|---|
| SATK22103 | - | 50 kW |
|
|
|
|
|
3D models
产品概述
卡莱菲，SATK22103。壁挂式低温热力站。包含：- 压差控制阀；- 模拟调节阀；- 温度开关和阀门；- 高效节能泵（主回路）；- 板式换热器（生活用水回路）；- 带有计时恒温器选项的用户界面；- 适用于CONTECA EASY 7504K和7507K系列热量表。主要电子功能：- 生活用水换热器预热，可按小时编程；- 一次流量限制；- 外部补偿温度调节。带保温壳。耐压: 10 bar。一次供水温度范围: 2–90 °C。温度调节范围 (DHW): 42–60 °C。电源: 230 V AC。运行功率: 80 W。深度: 245 mm。高: 500 mm。宽: 490 mm。生活热水最大流量: 24 l/min。一次侧最大压差:6 bar。
|
||
| SATK22105 | - | 60 kW |
|
|
|
|
|
3D models
产品概述
卡莱菲，SATK22105。壁挂式低温热力站。包含：- 压差控制阀；- 模拟调节阀；- 温度开关和阀门；- 高效节能泵（主回路）；- 板式换热器（生活用水回路）；- 带有计时恒温器选项的用户界面；- 适用于CONTECA EASY 7504K和7507K系列热量表。主要电子功能：- 生活用水换热器预热，可按小时编程；- 一次流量限制；- 外部补偿温度调节。带保温壳。耐压: 10 bar。一次供水温度范围: 2–90 °C。温度调节范围 (DHW): 42–60 °C。电源: 230 V AC。运行功率: 80 W。深度: 245 mm。高: 500 mm。宽: 490 mm。生活热水最大流量: 24 l/min。一次侧最大压差:6 bar。
|
||
| SATK22107 | 适合于一次低温水系统 | $$ data missing $$ |
|
|
|
|
|
产品概述
卡莱菲，SATK22107。壁挂式低温热力站。包含：- 压差控制阀；- 模拟调节阀；- 温度开关和阀门；- 高效节能泵（主回路）；- 板式换热器（生活用水回路）；- 带有计时恒温器选项的用户界面；- 适用于CONTECA EASY 7504K和7507K系列热量表。主要电子功能：- 生活用水换热器预热，可按小时编程；- 一次流量限制；- 外部补偿温度调节。带保温壳。耐压: 10 bar。一次供水温度范围: 2–90 °C。温度调节范围 (DHW): 42–60 °C。电源: 230 V AC。运行功率: 80 W。深度: 245 mm。高: 500 mm。宽: 490 mm。生活热水最大流量: 24 l/min。一次侧最大压差:6 bar。
|
||
bim
dwg
dxf
igs
stp
