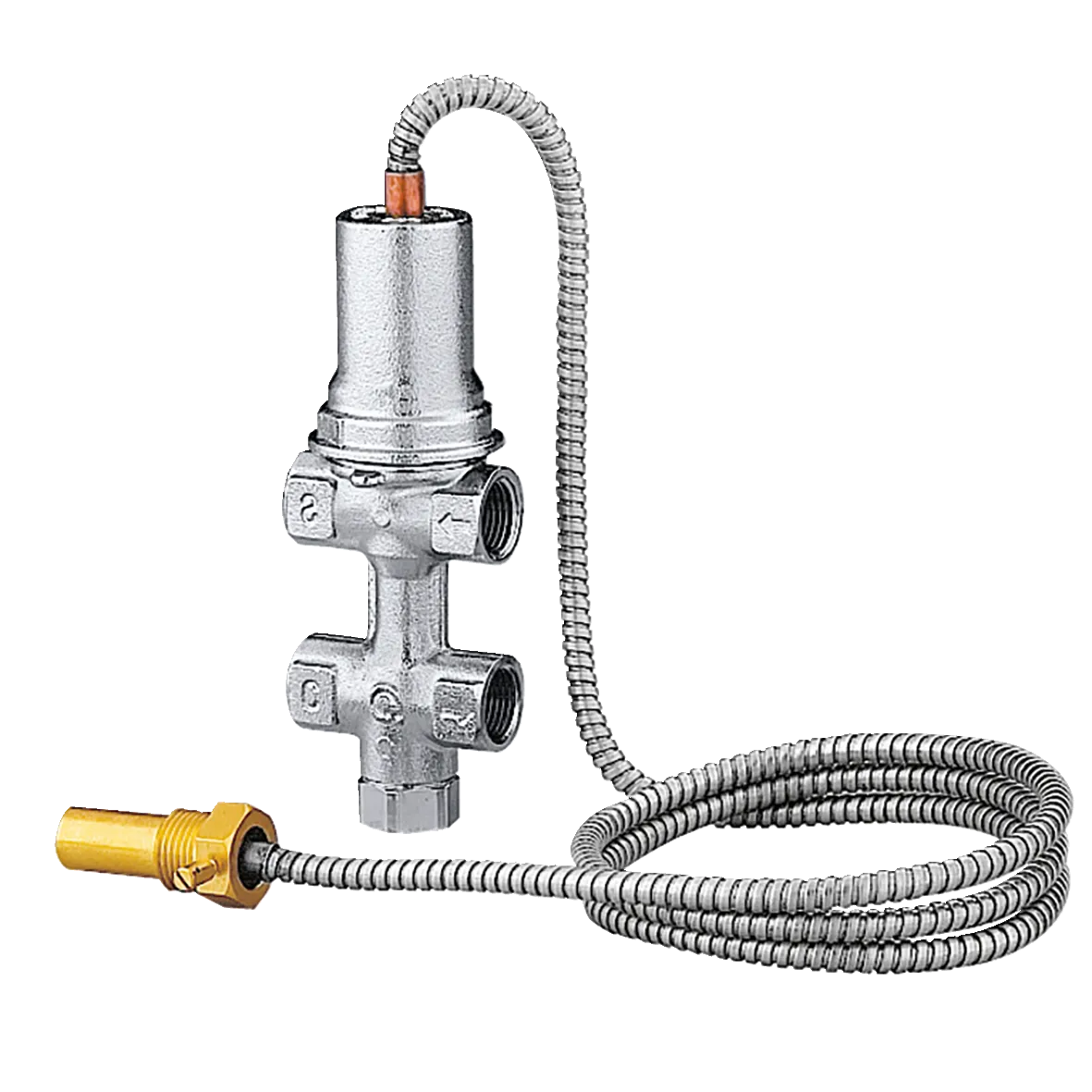

544型

带自动补水的热力泄压阀。

Go to

下载图片

产品描述

热力泄压阀。
绝对动作型，带冷水入口。
适于固体燃料锅炉。

技术数据

耐压: 6 bar

耐温: 5–110 °C

环境温度: 1–50 °C

毛细管长度: 1.3 m

压损为 1 bar，温度110°C时泄水量为1600 l/h

下载

图纸和规范

编号	口径	设定温度
544400	G 1/2" (ISO 228-1) F	100 °C

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/544400(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/544400(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/544400(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/544400(stp).stp 产品概述卡莱菲，544400。热力泄压阀。绝对动作型，带冷水入口。适于固体燃料锅炉。口径: G 1/2" (ISO 228-1) F。耐压: 6 bar。耐温: 5–110 °C。环境温度: 1–50 °C。设定温度: 100 °C。毛细管长度: 1.3 m。压损为 1 bar，温度110°C时泄水量为1600 l/h 。
