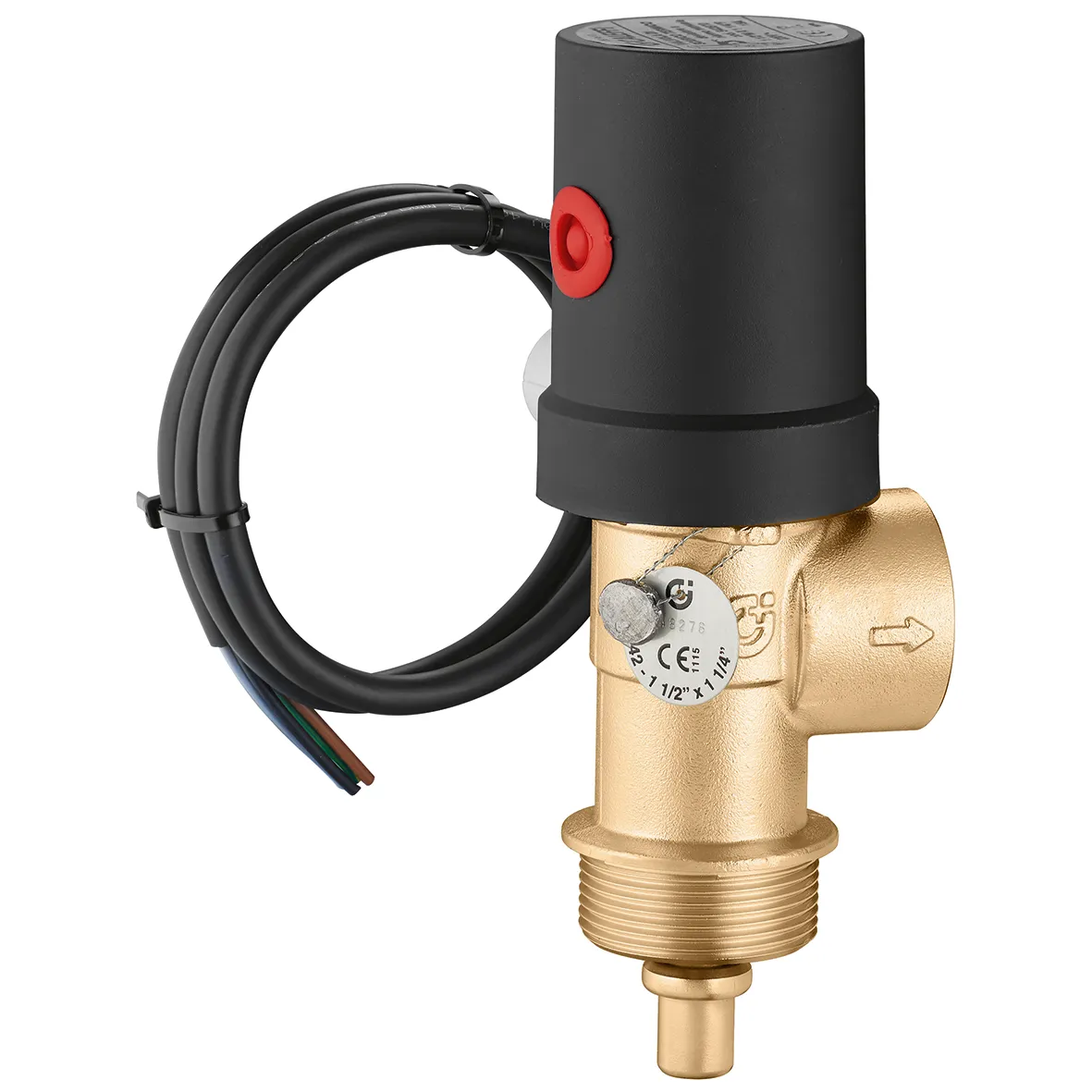

542型

热力泄压阀，具有故障安全功能。

Go to

下载图片

产品描述

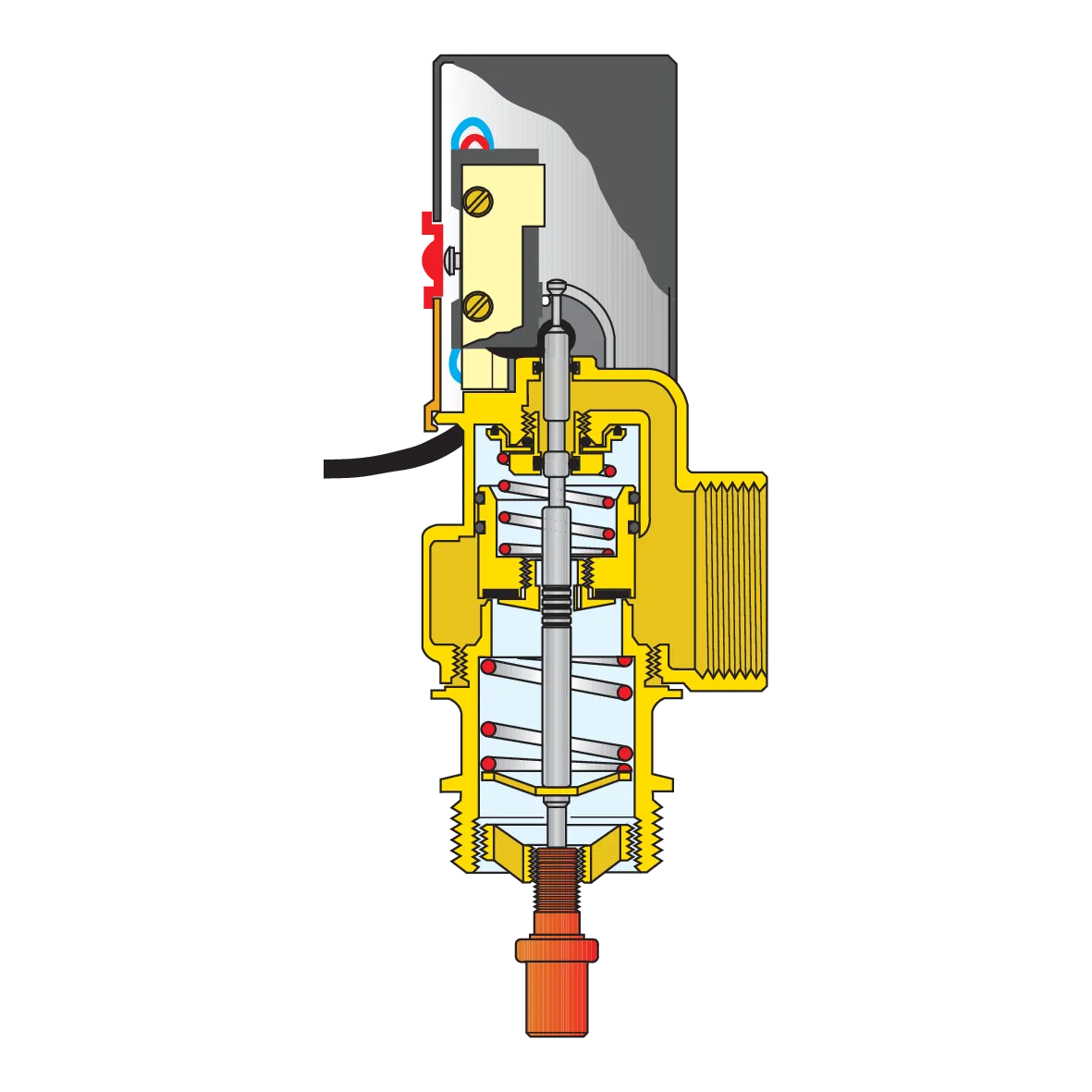

热力泄压阀。
绝对动作型。
泄压功率：1 1/2" x 1 1/4" - 136kW; 1 1/2" x 1 1/2" - 419 kW。
报警后手动复位。
INAIL认证。

技术数据

耐压: 10 bar

工作压力: 0.3 bar

耐温: 5–100 °C

认证

下载

图纸和规范

编号	口径	泄水接口	设定温度
542870	G 1 1/2" A (ISO 228-1) M	G 1 1/4" (ISO 228-1) F	98 °C
Maximum discharge rating 136 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/542870(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/542870(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/542870(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/542870(stp).stp bim 产品概述卡莱菲，542870。热力泄压阀。绝对动作型。泄压功率：1 1/2" x 1 1/4" - 136kW; 1 1/2" x 1 1/2" - 419 kW。报警后手动复位。INAIL认证。口径: G 1 1/2" A (ISO 228-1) M。泄水接口: G 1 1/4" (ISO 228-1) F。耐压: 10 bar。工作压力: 0.3 bar。耐温: 5–100 °C。设定温度：98 °C。最大泄压功率：136 kW。
542880	G 1 1/2" A (ISO 228-1) M	G 1 1/2" (ISO 228-1) F	99 °C
Maximum discharge rating 419 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/542880(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/542880(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/542880(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/542880(stp).stp bim 产品概述卡莱菲，542880。热力泄压阀。绝对动作型。泄压功率：1 1/2" x 1 1/4" - 136kW; 1 1/2" x 1 1/2" - 419 kW。报警后手动复位。INAIL认证。口径: G 1 1/2" A (ISO 228-1) M。泄水接口: G 1 1/2" (ISO 228-1) F。耐压: 10 bar。工作压力: 0.3 bar。耐温: 5–100 °C。设定温度：99 °C。最大泄压功率：419 kW。
