110型

预组装式地源热泵集分水器。

Go to

下载图片

产品描述

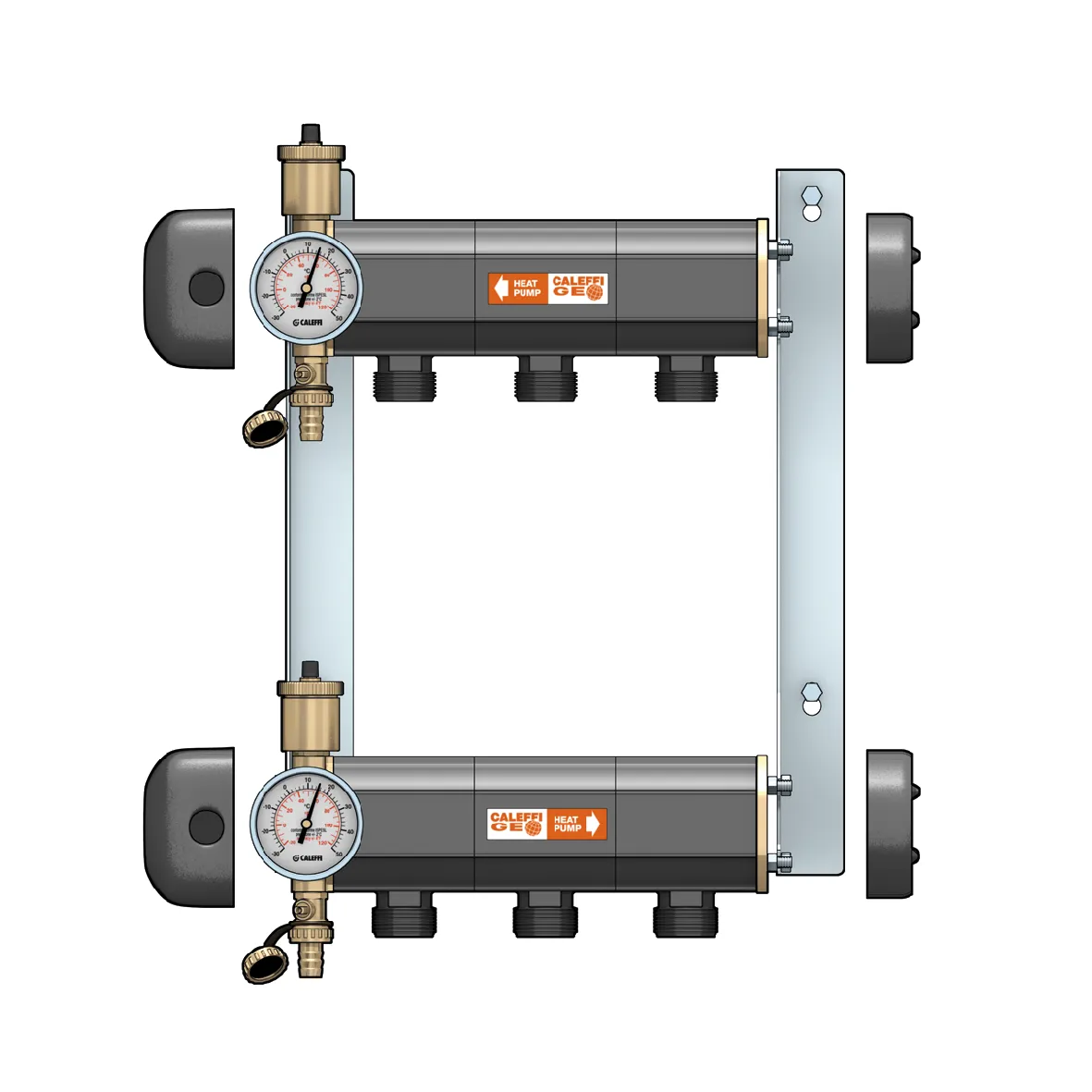

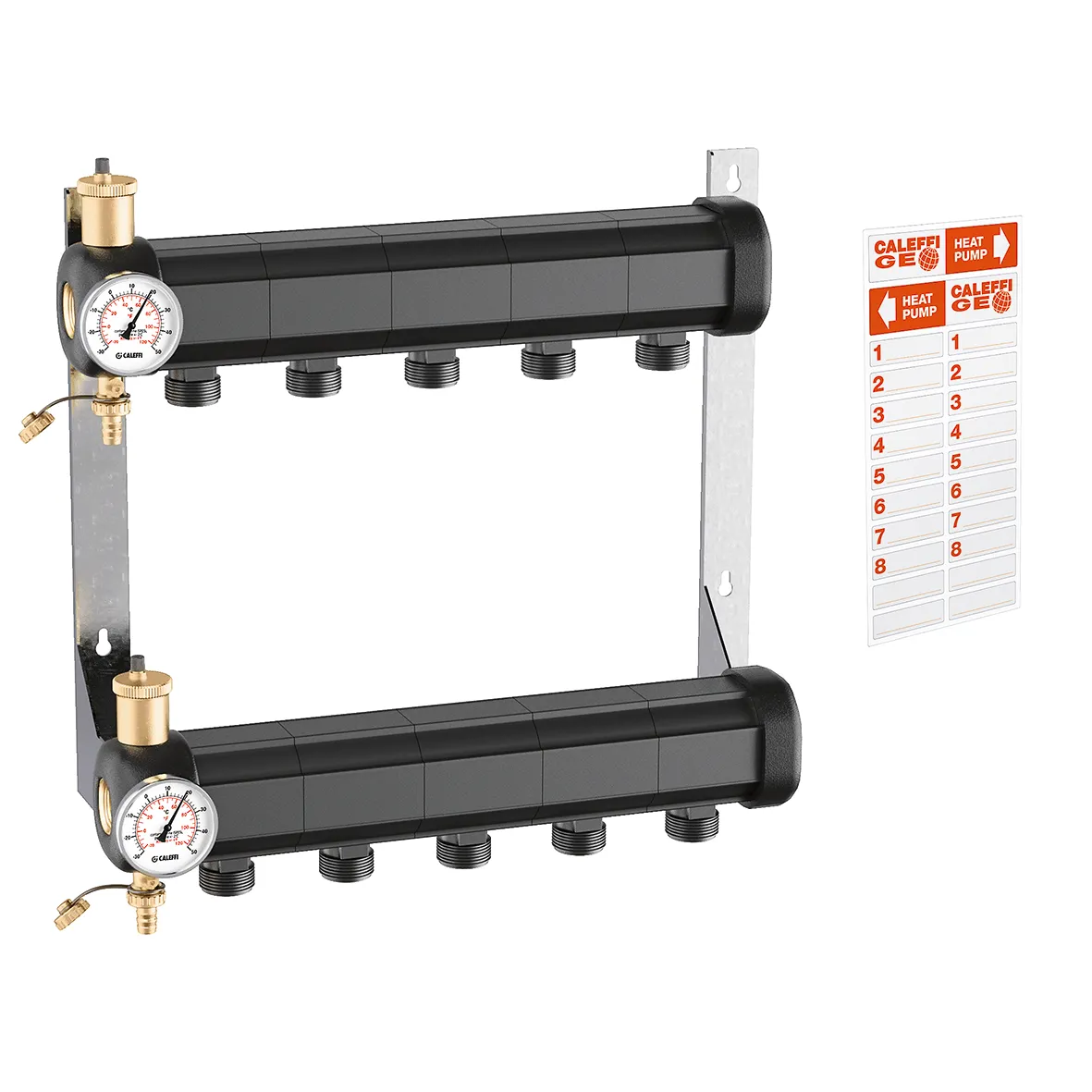

预组装集分水器。
包含：
- 自动排气阀；
- 温度表Ø80；
- 注水/泄水阀；
- 供/回水主管；
- 堵头；
- 不锈钢支架；
- 带固定螺钉；
- 水流方向及支路编号标示条。

技术数据

耐压: 6 bar

试压: 10 bar

工作温度范围: -10–60 °C

环境温度范围: -20–60 °C

乙二醇最大比例: 50 %

适用介质：水、乙二醇溶液、盐水

最大流量: 7 m³/h

主管口径: DN 50

备注

8支路以上分集水器请参看可组合式集分水器章节。

下载

图纸和规范

编号	口径	支路连接
1107B5	G 1 1/4" (ISO 228-1) F	42 p,2. 5 TR 2 支路

产品概述卡莱菲，1107B5。预组装集分水器。包含：- 自动排气阀；- 温度表Ø80；- 注水/泄水阀；- 供/回水主管；- 堵头；- 不锈钢支架；- 带固定螺钉；- 水流方向及支路编号标示条。口径: G 1 1/4" (ISO 228-1) F。支管连接: 42 p,2.5 TR，2 支路。耐压: 6 bar。试压: 10 bar。工作温度范围: -10–60 °C。环境温度范围: -20–60 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液、盐水。最大流量: 7 m³/h。主管口径: DN 50 。
1107C5	G 1 1/4" (ISO 228-1) F	42 p,2.5 TR 3 支路

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/1107C5(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/1107C5(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/1107C5(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/1107C5(stp).stp 产品概述卡莱菲，1107C5。预组装集分水器。包含：- 自动排气阀；- 温度表Ø80；- 注水/泄水阀；- 供/回水主管；- 堵头；- 不锈钢支架；- 带固定螺钉；- 水流方向及支路编号标示条。口径: G 1 1/4" (ISO 228-1) F。支管连接: 42 p,2.5 TR，3 支路。耐压: 6 bar。试压: 10 bar。工作温度范围: -10–60 °C。环境温度范围: -20–60 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液、盐水。最大流量: 7 m³/h。主管口径: DN 50 。
1107D5	G 1 1/4" (ISO 228-1) F	42 p,2.5 TR 4 支路

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/1107D5(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/1107D5(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/1107D5(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://javaweb.hongru.com:7015//upload/file/20251204/1107D5(stp).stp 产品概述卡莱菲，1107D5。预组装集分水器。包含：- 自动排气阀；- 温度表Ø80；- 注水/泄水阀；- 供/回水主管；- 堵头；- 不锈钢支架；- 带固定螺钉；- 水流方向及支路编号标示条。口径: G 1 1/4" (ISO 228-1) F。支管连接: 42 p,2.5 TR，4 支路。耐压: 6 bar。试压: 10 bar。工作温度范围: -10–60 °C。环境温度范围: -20–60 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液、盐水。最大流量: 7 m³/h。主管口径: DN 50 。
1107E5	G 1 1/4" (ISO 228-1) F	42 p,2.5 TR 5 支路

产品概述卡莱菲，1107E5。预组装集分水器。包含：- 自动排气阀；- 温度表Ø80；- 注水/泄水阀；- 供/回水主管；- 堵头；- 不锈钢支架；- 带固定螺钉；- 水流方向及支路编号标示条。口径: G 1 1/4" (ISO 228-1) F。支管连接: 42 p,2.5 TR，5 支路。耐压: 6 bar。试压: 10 bar。工作温度范围: -10–60 °C。环境温度范围: -20–60 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液、盐水。最大流量: 7 m³/h。主管口径: DN 50 。
1107F5	G 1 1/4" (ISO 228-1) F	42 p,2.5 TR 6 支路

产品概述卡莱菲，1107F5。预组装集分水器。包含：- 自动排气阀；- 温度表Ø80；- 注水/泄水阀；- 供/回水主管；- 堵头；- 不锈钢支架；- 带固定螺钉；- 水流方向及支路编号标示条。口径: G 1 1/4" (ISO 228-1) F。支管连接: 42 p,2.5 TR，6 支路。耐压: 6 bar。试压: 10 bar。工作温度范围: -10–60 °C。环境温度范围: -20–60 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液、盐水。最大流量: 7 m³/h。主管口径: DN 50 。
1107G5	G 1 1/4" (ISO 228-1) F	42 p,2.5 TR 7 支路

产品概述卡莱菲，1107G5。预组装集分水器。包含：- 自动排气阀；- 温度表Ø80；- 注水/泄水阀；- 供/回水主管；- 堵头；- 不锈钢支架；- 带固定螺钉；- 水流方向及支路编号标示条。口径: G 1 1/4" (ISO 228-1) F。支管连接: 42 p,2.5 TR，7 支路。耐压: 6 bar。试压: 10 bar。工作温度范围: -10–60 °C。环境温度范围: -20–60 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液、盐水。最大流量: 7 m³/h。主管口径: DN 50 。
1107H5	G 1 1/4" (ISO 228-1) F	42 p,2.5 TR 8 支路

产品概述卡莱菲，1107H5。预组装集分水器。包含：- 自动排气阀；- 温度表Ø80；- 注水/泄水阀；- 供/回水主管；- 堵头；- 不锈钢支架；- 带固定螺钉；- 水流方向及支路编号标示条。口径: G 1 1/4" (ISO 228-1) F。支管连接: 42 p,2.5 TR，8 支路。耐压: 6 bar。试压: 10 bar。工作温度范围: -10–60 °C。环境温度范围: -20–60 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液、盐水。最大流量: 7 m³/h。主管口径: DN 50 。
